Блок манифольда БМ-70

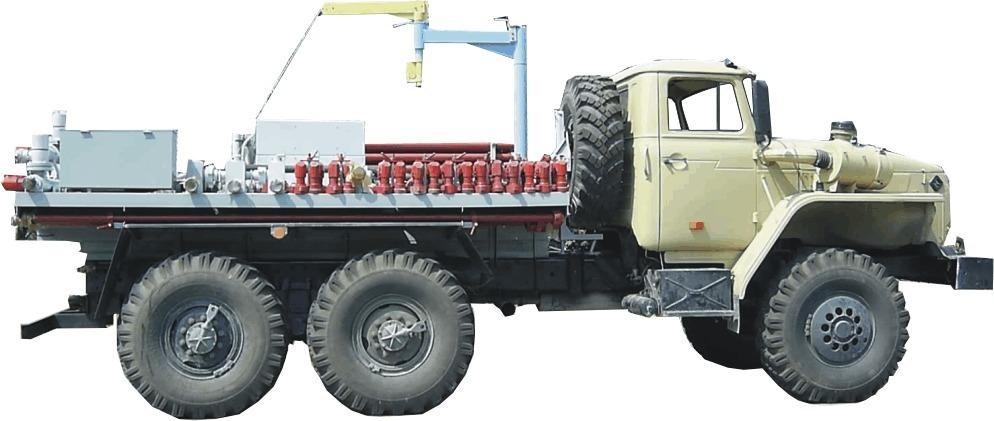

"Блок манифольда БМ-70 Блок манифольдов предназначен для соединения насосных агрегатов с устьем скважины. Блок содержит полный набор манифольдных труб НКТ, угловых шарниров - колен шарнирных КШ-70, кранов шаровых КРШ, обратных клапанов и предохранительных клапанов, крестовин, тройников, переходников, переводников, вентиль угловой ВК-70, может содержать первичные преобразователи для контроля расхода, плотности, давления и другие элементы, необходимые при технологических операциях на скважинах с применением высоких гидравлических мощностей, таких как гидроразрыв пласта (ГРП), гидропескоструйная перфорация (ГПП) и др. Исполнение блока на шасси а/м или в виде платформы. Элементы проходят специальную термообработку и имеют твёрдость наружных и внутренних поверхностей HRC ? 62. Состав оборудования блока манифольда: напорный коллектор с линией первичных преобразователей; раздающий коллектор; раздающий коллектор дополнительный; вспомогательный трубопровод; бензогенератор 0.9 кВт, 220 в, 50 Гц. Напорный коллектор: рабочее давление - 40 МПа; присоединяемых линий - 6 (с обратными клапанами); выходящих линий - 2 (с запорной арматурой). На напорном коллекторе установлен клапан сброса давления - ВК70, а также манометр на 100МПа. Линия первичных преобразователей включает: преобразователь расхода РГР-100 с диапазоном измерения (0-100) л/с; преобразователь плотности ППВ (вибрационного типа) с диапазоном измерения (0.8-2.6) г/см3; преобразователь давления МИДА с диапазоном измерения (0-40) МПа. Раздающий коллектор рассчитан на рабочее давление 2.5 МПа и предусматривает 10 присоединительных линий с запорной арматурой. Раздающий коллектор дополнительно предусматривает 5 присоединительных линий с запорной арматурой. Напорный и раздающий коллектор оборудованы предохранительными клапанами. Вспомогательный трубопровод включает в себя следующие элементы: колена шарнирные - 19 шт; трубы НКТ-2 длиной : 4 м - 14 шт; 2 м - 12 шт;1 м - 2 шт; 0,5 м - 2 шт; тройники 2 - 4 шт; переводники 2 - 4 шт; рукав высокого давления Ду 65, Рр?2.5 МПа, L=8.0 м, под БРС - 5 шт. (по желанию заказчика). Блок манифольда поставляется в следующих вариантах: на шасси ЗИЛ-4334; на шасси Урал-4320; АМУР 531305; без шасси."
