Назначение

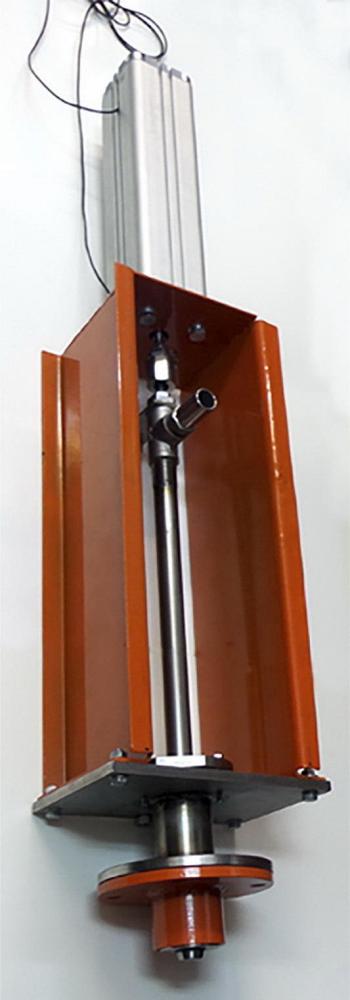

Пробоотборник автоматический трубный «ПАТ-800» предназначен для автоматического отбора технологических проб из трубопроводов диаметром до 800 мм, как под давлением пульпы в трубопроводе, так и в трубопроводах с неполным заполнением, а так же может использоваться в качестве пересечного пробоотбора на сливах труб и желобов.
Область применения
Предприятия металлургической, горнорудной, цементной, химической, строительной, пищевой и других отраслей промышленности.
Принцип действия
В исходном положении щуп пробоотборника втянут и находится вне пульпы. По сигналу контроллера щуп заданное количество раз пересекает поток пульпы и отбирает нужное количество пробы.
После отбора пробы на необходимое время включается промывка пробоотборника.
Преимущества
Пробоотборник пересекает полностью весь поток, обеспечивая представительность пробы в соответствии с ГОСТ 14180-80, как в ламинарных, так и турбулентных потоках.
Пробоотборник имеет систему промывки.
В отличие от других пробоотборников, пробоотборная труба пробоотборника «ПАТ-800» только краткое время находится в пульпе цикла отбора пробы, что значительно увеличивает срок его службы и не мешает свободному проходу пульпы.
Пробоотборник может устанавливаться на участки труб любого расположения (от вертикального до горизонтального), сохраняя их герметичность.
Пробоотборник может быть изготовлен с пневматическим и электрическим приводом.
Комплектация
Пробоотборник ПАТ-800 1 шт
Шкаф управления 1 шт
Дополнительно может поставляться компрессор, насос
Способ монтажа
Способ монтажа Фланец пробоотборника диаметром 55 мм вставляется в трубу и обваривается.
