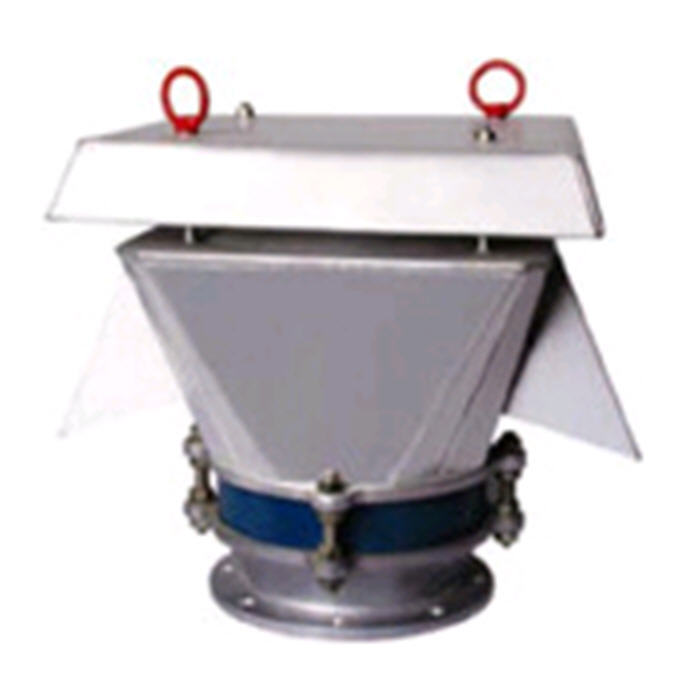

Клапаны дыхательные механические со встроенным огнепреградителем предназначены для герметизации газового пространства резервуаров со светлыми нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды. В конструкцию клапана входит кассета огневого предохранителя.
Клапаны КДМ устанавливаются на монтажные патрубки резервуаров присоединительным фланцем переходника. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку и два козырька для вакуумных затворов.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.
По желанию заказчика возможно изготовление клапана КДМ с электрообогревом огневого предохранителя, что предотвращает его обледенение.
Пример обозначения при заказе:
КДМ-200/100 У1 ТУ 3689-039-10524112-2006, где
100- условный проход;
У1 - климатическое исполнение;
Разрешение Ростехнадзора №РРС 00-15643 от 28.03.2005 г.
Технические характеристики Наименование параметров
КДМ-200/100
КДМ-200/150
КДМ-200/200
КДМ-200/250
Условный проход DN
100
150
200
250
Рабочее давление, Па (мм вод. ст.)
2000 (200)
Рабочий вакуум, Па (мм вод. ст.)
250 (25)
Давление срабатывания, Па (мм вод. ст.)
1350-1450 (135-145)
Вакуум срабатывания, Па (мм вод. ст.)
100-150 (10-15)
Пропускная способность, м3/ч
150
200
220
250
Габаритные размеры, мм, не более длина L
546
546
546
546
ширина
500
500
500
500
высота H
600
650
600
615
Присоединительные размеры, мм D
205
260
315
370
D 1
170
225
280
335
d
18
18
18
18
n, шт
4
8
8
12
Масса, кг, не более
19,2
19,3
19,6
20
