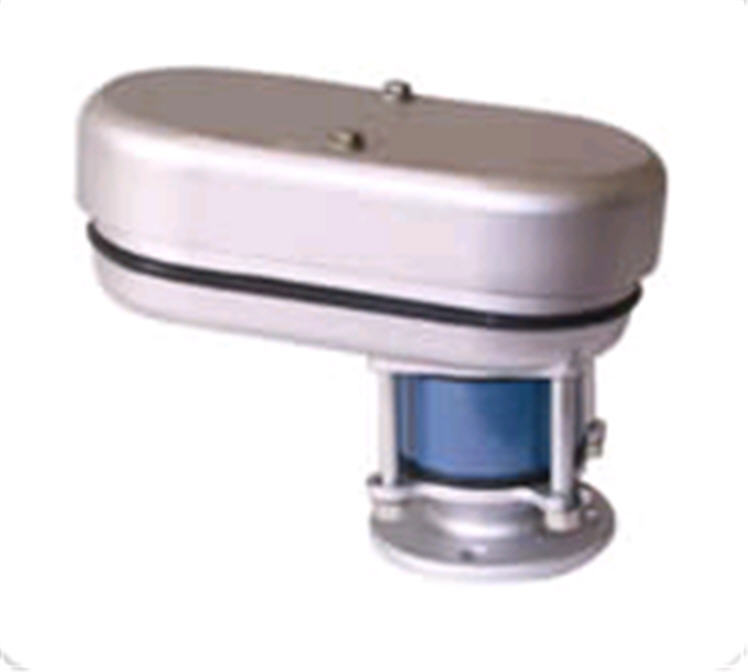

Клапаны дыхательные механические со встроенным огнепреградителем типа КДМ предназначены для герметизации газового пространства резервуаров со светлыми нефтепродуктами и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды.
Клапаны КДМ устанавливаются на монтажные патрубки резервуаров присоединительным фланцем. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.
По желанию заказчика возможно изготовление клапана КДМ с электрообогревом огневого предохранителя, что предотвращает его обледенение.
Пример обозначения при заказе:
КДМ-50 У1 ТУ 3689-003-10524112-2006, где
50- условный проход;
У1 - климатическое исполнение;
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.
Технические характеристики Наименование параметров
КДМ-50
Условный проход DN
50
Рабочее давление, Па (мм вод. ст.)
2000 (200)
Рабочий вакуум, Па (мм вод. ст.)
250 (25)
Давление срабатывания, Па (мм вод. ст.)
1400 (140)
Вакуум срабатывания, Па (мм вод. ст.)
100-150 (10-15)
Пропускная способность, м3/ч
22
Габаритные размеры, мм, не более длина L
328
ширина
172
высота H
240
Присоединительные размеры, мм D
140
D 1
110
d
14
n, шт
4
Масса, кг, не более
8
