Денситометр предназначен для расчета параметров и количественной оценки в тонкослойной хроматографии.
Простота конструкции, легкость обучения и работы, умеренная цена и достаточно высокая точность результатов (погрешность 3 -10%) ориентированы на лаборатории любого уровня. Применение денситометра значительно расширяет возможности тонкослойной хроматографии, переводя этот метод из полуколичественного в количественный метод оценки.
Денситометр не требует изменения существующих методик ТСХ и может рассчитывать любую хроматограмму, видимую в дневном или ультрафиолетовом свете с длинами волн 365 и 254 нм.
Состав денситометра:
Возможны две основные комплектации денситометра:
1. Комплект без компьютера и принтера (с целью обслуживания и ремонта оргтехники у заказчика):
осветительная камера (дневной свет, ультрафиолетовый, спектр излучения 254 и 365 нм) 1 шт. видеокамера цветная 1 шт. блок ввода видеоизображения 1 шт. (внешний TVтюнер) программа оценки и расчета параметров хроматографии 1 шт.
Каждая составляющая часть денситометра может быть использована самостоятельно, с учетом ее функционального назначения.
Денситометр, используя изображения хроматограмм, позволяет произвести два вида количественных расчетов:
расчет процентного состава веществ в смеси; расчет концентрации вещества в пробе.
Денситометр внесен в Государственный Реестр средств измерения (номер гос. регистрации 23965 – 08).
Расчет хроматограмм с использованием видео технологий
Видеосистемы в значительной мере вытеснили обычную фотографию как средство регистрации и архивирования различных объектов, в том числе и тонкослойной хроматографии. Использование компьютерных технологий позволило осуществить не только сохранение записанных изображений, но и выполнение расчетов хроматограммы на базе цифрового видеоизображения хроматограммы.
Отличительными чертами денситометрии с использованием видео технологий являются:
скорость расчетов низкая стоимость расходных материалов сохраненные в электронном виде хроматограммы могут быть использованы, в том числе и для расчетов, в любое время.
Современные видеотехнологии позволяют использовать только видимую область спектра. Ультрафиолетовая область спектра, подобно человеческому глазу, доступна косвенным образом:
флюоресцирующие вещества возбуждаются ультрафиолетовым светом и испускают свет в видимой области спектра вещества, поглощающие ультрафиолетовый свет, обнаруживаются благодаря гашению флюоресценции индикатора, входящего в состав слоя.
Денситометр предназначен для расчета параметров и количественной оценки результатов анализов в тонкослойной хроматографии и электрофорезе.

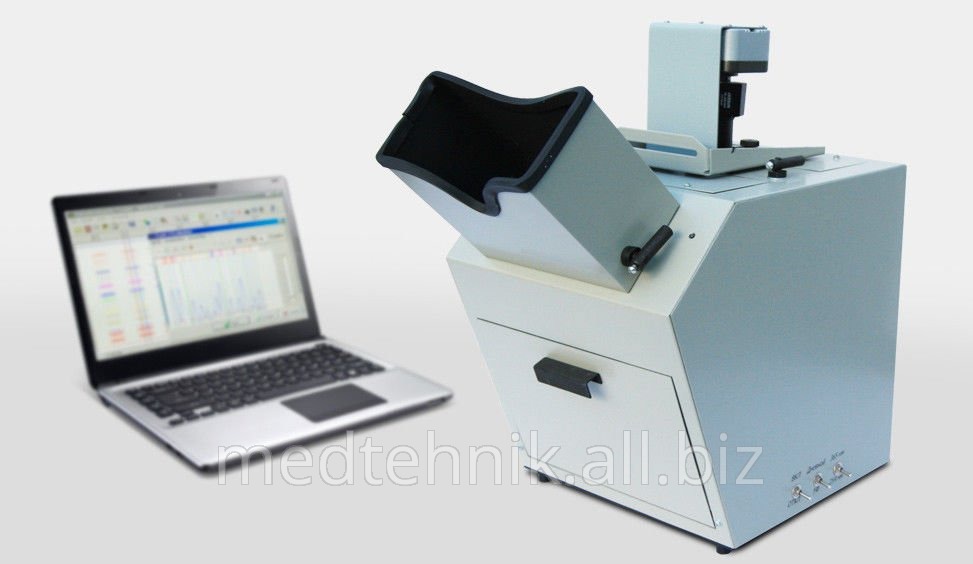

Денситометр включает в себя оборудование для записи изображения хроматограммы (видеокамера, осветительная камера, планшетный сканер, компьютер, плата ввода и захвата изображения, монитор) и программы для расчета. Для печати результатов расчета желательно наличие принтера.
Если предполагается работа только с хроматограммами, видимыми в дневном свете, то из состава Денситометра можно исключить видеокамеру, осветительную камеру и плату ввода и захвата изображения, тем самым существенно удешевив его. Для работы останутся только необходимые части то есть планшетный сканер, компьютер и принтер.
Предназначенную для записи изображения и последующего расчета пластину ТСХ размером до 150х150 мм закрепляют на столике и помещают в осветительную камеру.
Изображение хроматограммы на пластине, видимое в дневном или ультрафиолетовом свете, с помощью видеокамеры, закрепленной на осветительной камере, через блок ввода изображения передается на компьютер, записывается и затем обрабатывается оператором по программе.
Осветительная камера представляет собой металлический корпус, непрозрачный для внешних источников света. Предметный столик вынимается из камеры и вставляется в нее через расположенное на передней стенке камеры окно, закрываемое дверкой.
В верхней части корпуса установлены ультрафиолетовые лампы с длинами волн 254 и 365 нм. Свет от этих ламп попадает на пластину через светофильтры, выделяющие свет с длиной волны 254 нм и прозрачные для света с длиной волны 365 нм. (Лампы УФ-365 имеют собственный встроенный светофильтр).
Для записи хроматограмм, видимых в дневном свете, целесообразно использовать планшетный сканер. Ввод, захват и запись изображения производится с помощью специализированных программ, запускаемых из основной программы.
