Назначение

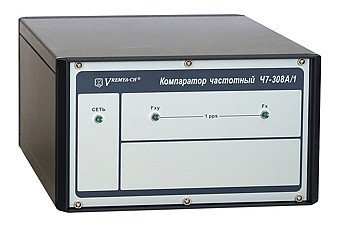

Компаратор частотный Ч7-308A/1, предназначен для измерения относительной разности и нестабильности частот, изменений («набега») фазы сигналов частоты и времени.
Основные области применения:
- разработка, производство и испытания стандартов частоты и времени;
- в метрологии при проведении измерений с целью определения метрологических параметров стандартов частоты и времени в процессе их эксплуатации, в системах хранения времени;
- в составе автоматизированных измерительных комплексов;
- при проведении научных исследований.
Основные характеристики
Входные сигналы:
- синусоидальные: частота 5 МГц, 10 МГц, 100 МГц, среднеквадратическое значение напряжения—(1±0,2) В на нагрузке 50 Ом;
- импульсные: частота 1 Гц, амплитуда импульсов—не менее 2,5 В, длительность импульсов не менее 1 мкс, длительность фронта не более 50 нс.
Метрологические характеристики
Нестабильность частоты, вносимая
компаратором (среднее квадратическое
относительное двухвыборочное отклонение
результата измерения), при τи не более τи=1 мc для полосы
пропускания 1000 Гц 3,0×10-10 τи=10 мc 3,0×10-11 τи=100 мc 3,0×10-12 τи=1 c для полосы
пропускания 3 Гц 7,0×10-14 τи=10 c 1,0×10-14 τи=100 c 2,0×10-15 τи=1000 c 5,0×10-16 τи=3600 c 5,0×10-16 τи=1 мc-3600 с для полосы
пропускания 10000 Гц 1,0×10-11с/τи
Предел измерения относительной
разности частот (Δf/f) входных сигналов,
не менее ±1,0×10-6—для полосы пропускания 10000 Гц
±1,0×10-8—для полосы пропускания 1000 Гц и 3 Гц
Диапазон рабочих температур—от плюс 5 до плюс 40°С
Габаритные размеры (ШхВхГ)—235х142х312 мм. Масса—не более 6 кг.
Питание компаратора от сети переменного тока 220 В, 50 Гц.
Потребляемая мощность—не более 30 ВА
Срок службы—не менее 15 лет.
Возможность взаимного сравнения сигналов шкалы времени 1 Гц с разрешением 10 нс.
Управление компаратором—посредством персонального компьютера. Представление результатов измерений и текущей информации осуществляется на экране в виде таблиц и графиков с возможностью сохранения результатов изменений в памяти. Интерфейсы RS-232C и USB. В комплект поставки входит специальное программное обеспечение для работы в среде Microsoft Windowsтм.
Внесен в общий и специальный раздел Государственного реестра средств измерений и разрешен к применению в области обороны и безопасности государства.
