Назначение

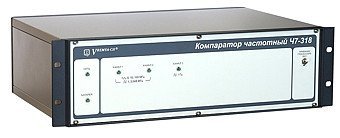

Компаратор частотный Ч7-318, предназначен для измерения относительной разности и нестабильности частот, измерений («набега») фазы сигналов частоты и времени.
Основные области применения:
- разработка, производство и испытания стандартов частоты и времени;
- в метрологии при поверке и калибровке, в системах хранения частоты и времени, в том числе в составе передвижных измерительных комплексов;
- в телекоммуникациях при измерениях параметров синхронизации цифровых сетей.
Основные характеристики
Входные сигналы:
- синусоидальные: частота 5 МГц, 10 МГц, 100 МГц, среднеквадратическое значение напряжения—(0,4±2,2) В на нагрузке 50 Ом;
- импульсные: частота 1 Гц, амплитуда импульсов—не менее 2,5 В на нагрузке 50 Ом, длительность импульсов не менее 1 мкс, длительность фронта не более 50 нс; частота 1МГц—меандр напряжение от 2,5 В до 5 В на нагрузке 50 Ом; частота—2,048 МГц, амплитуда импульсов от 2,5 до 5 В.
Метрологические характеристики
Нестабильность частоты,
вносимая компаратором
(среднее квадратическое
относительное двухвыборочное
отклонение результата измерения), при τи не более Время
измерения τи Для полосы
пропускания На частотах
5, 10, 100 МГц На частотах
1 МГц и 2,048 МГц Режим Режим Одно-
канальный Двух-
канальный Одно-
канальный Двух-
канальный τи=1 мс-1с 1000 Гц 3,0×10-13с/τ 1,0×10-13с/τ 1,0×10-12с/τ 3,0×10-13с/τ τи=1 с 3 Гц 7,0×10-14 2,0×10-14 5,0×10-13 7,0×10-14 τи=10 с 3 Гц 1,0×10-14 3,0×10-15 1,0×10-13 1,0×10-14 τи=100 с 3 Гц 2,0×10-15 1,0×10-15 3,0×10-14 3,0×10-15 τи=1000 с 3 Гц 5,0×10-16 5,0×10-16 4,0×10-15 5,0×10-16 τи=3600с 3 Гц 5,0×10-16 5,0×10-16 4,0×10-15 5,0×10-16 τи=1-3600с 10000 Гц 1,0×10-11с/τ
Предел измерения относительной
разности частот (Δf/f) входных сигналов,
не менее ±5,0×10-6
Погрешность измерения относительной
разности частот по сигналам НКА,
ГЛОНАСС/GPS, не более для интревала наблюдений 1 сутки— ±1,0×10-12
для интревала наблюдений 10 суток— ±1,0×10-13
Диапазон рабочих температур—от плюс 5 до плюс 40°С
Габаритные размеры (ШхВхГ)—483х133х315 мм. Масса—не более 8 кг.
Питание компаратора от сети переменного тока 220 В, 50 Гц, постоянного тока напряжением 12 В или постоянного тока напряжением 22—30 В (резервный источник питания).
Потребляемая мощность—не более 30 ВА
Срок службы—не менее 20 лет.
Измерение с использованием двух идентичных измерительных каналов, сигналов НКА КНС ГЛОНАСС/GPS и применение корреляционной обработки.
Управление компаратором, представление и хранение результатов измерений и текущей информации с помощью персонального компьютера. Интерфейс RS-232C и USB. В комплект поставки входит специальное программное обеспечение для работы в среде Microsoft Windowsтм.
Внесен в общий и специальный раздел Государственного реестра средств измерений и разрешен к применению в области обороны и безопасности государства.
