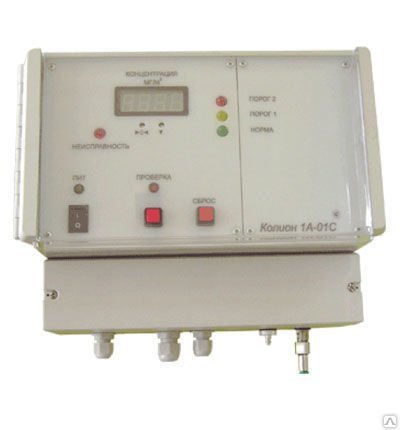

Фотоионизационный стационарный газоанализатор КОЛИОН-1А-01С
Внесен в Государственный реестр средств измерений РФ под № 16298-07. Имеет разрешение Госгортехнадзора РФ на применение № РРС 00-26783. Назначение - непрерывный контроль содержания вредных веществ в воздухе рабочего пространства и подача сигнала при превышении пороговых значений концентрации.
НАЗНАЧЕНИЕ
Газоанализатор КОЛИОН-1А-01С используется для контроля содержания в воздухе рабочего пространства:
органических растворителей, таких как уайт-спирит, сольвент, ацетон и пр.
паров углеводородов нефтепродуктов и нефти
алифатических, кроме этана, метана, пропана, непредельных и ароматических углеводородов
хлоралкенов, в т. ч. винилхлорида, три- и тетрахлорэтилена
кетонов и альдегидов, кроме формальдегида
спиртов, кроме метанола
этиленоксида
сложных эфиров
сероуглерода
аммиака
и других
Устройство и работа Колион-1А-01С
Газоанализатор устанавливают за пределами взрывоопасной зоны или в зоне В1-Б, присоединяют к месту отбора пробы в трубопроводе подачи анализируемого воздуха. Газоанализатор Колион-1А-01С может работать совместно с устройством принудительной подачи пробы (ПРУС-1), который включает в себя огнепреградитель (с маркировкой защиты от взрыва ExdIICU), позволяющий исключить возможность распространения взрыва газовых взрывоопасных смесей с воздухом категории II С по ГОСТ Р 51330.0 от места установки газоанализатора по трубопроводу к месту отбора пробы, также прибор может работать самостоятельно.
Во время работы газоанализатора совместно с ПРУС-1, отбор пробы можно производить на расстоянии до 50 м. Отбор возможен также из зон, где есть вероятность образования взрывоопасных смесей с воздухом категории II С. Во время самостоятельной работы газоанализатора отбор проб можно производить с максимального расстояния 10 м от места установки газоанализатора, и только за пределами взрывоопасной зоны.
Газоанализатор Колион-1А-01С имеет циклический режим работы, с длительностью цикла 45 секунд. Измерения необходимо производить в течение 10 секунд. Оставшееся время отводится на очистку детектора и газовых трактов, что позволяет прибору длительно работать без загрязнения детектора.
Газоанализатор оповестит световой сигнализацией в момент превышения концентрации измеряемого вещества порогового значения, а также о неисправности ВУФ-лампы ФИД. Для коммутирования устройств исполнения в газоанализаторе предусмотрены (для каждой неисправности и порога) реле с размыкающими и замыкающими контактами. Также в газоанализаторе имеется токовый выход (4 –20 мА), обеспечивающий связь с внешними устройствами.
Особенности Колион-1А-01С
- возможность удаленного отбора проб позволяет вести контроль за степенью загрязненности воздуха при любых, даже самых низких температурах, и при наличии в зоне контроля веществ, имеющих низкую температуру воспламенения (температурный класс Т6)-
- детектор газоанализатора не подвергается воздействию химических соединений, в том числе соединений свинца, сернистых соединений и прочих-
- газоанализатор способен работать после задымления в аварийных ситуациях, высоких концентрационных перегрузок, не имеет эффекта запоминания
Основные технические характеристики Колион-1А-01С
Принцип измерения
фотоионизационный
Диапазон измерения, мг/м3
0-100 (I)
Диапазон измерения, мг/м3
0 - 2000(II)
Диапазон измерения, мг/м3
0-100 (I)
Диапазон измерения, мг/м3
0 - 2000(II)
Время выхода на режим после включения, сек
не более 15
Основная погрешность измерения, % в диапазоне 0 – 10 мг/м3
±15 (приведенная)
Основная погрешность измерения, % диапазоне 10 – 100 мг/м3(I)
±15 (относительная)
Основная погрешность измерения, % диапазоне 10 – 100 мг/м3(I)
±15 (относительная)
Время измерения, сек
не более 3
Сигнализация
2 или 3 порога, световая и звуковая, релейные сигналы цифровая индикация, «сухие» контакты реле, токовый выход 4-20 мА
температурный диапазон С0
минус 5 до 45
относительная влажность, %
от 0 до 98
Питание
Питание 220 В, 50 Гц
Габаритные размеры, мм
300 х 250 х 150
Степень защиты корпуса
IP44
Маркировка взрывозащиты
-
Полная масса, кг
4
Межповерочный интервал
12 месяцев
Гарантийный срок
18 месяцев
