Газоанализатор Эксперт - универсальный прибор, который предназначен для выявления и количественного измерения содержания различных загрязняющих веществ в выбросах установок по сжиганию топлива. Эксперт применяют как для мониторинга экологической обстановки, так и для настройки самих установок с целью оптимизации процесса горения.
Определяемые параметры
- Температура
- Избыточное давление
- Скорость
- Объемный расход потока
- Коэффициент избытка воздуха (альфа)
- Коэффициент потерь тепла
- КПД установки
Определяемые вещества
- О2 (кислород)
- СО (оксид углерода)
- СО2 (диоксид углерода)
- NO (оксид азота)
- NO2 (диоксид азота)
- NOx (окиси азота)
- SO2 (диоксид серы)
- H2S (сероводород)
- CH (углеводороды)
Конструкция

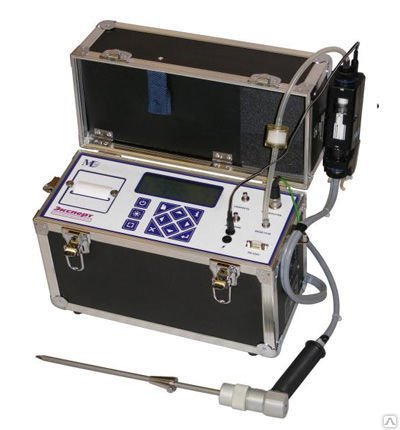

Прибор Эксперт выполнен в виде чемоданчика. На лицевой панели - жк-дисплей (4-строчный с подсветкой), клавиатура, принтер (термопечать) и все разъемы коммутации. Электропитание осуществляется как от встроенного аккумулятора, так и от сети.
Применяемые сенсоры в приборе используются как электрохимические, так и оптические (в зависимости от определяемого вещества).
Базовые модификации газоанализатора Эксперт
У прибора существует 3 базовых модификации: Эксперт Газ, Эксперт МТ, Эксперт Универсал. Модификации отличаются друг от друга пределами (верхними) диапазонов измерения. Эксперт Универсал отличается использованием в измерительных каналах двух комплектов сенсоров с различной чувствительностью. Благодаря этому, модификация обеспечивает высокую точность измерения на всех диапазонах.
Базовая комплектация:
- сам прибор (газоанализатор)
- ручка зонда пробоотбора с шлангом пробоотборы (2,5 м)
- трубка зонда пробоотборы (740 мм) от -20 до +800 С
- влагоотделитель (для модификации Эксперт-стандарт)
- электроблок для осушения пробы (Эксперт-Про)
- фильтр очистки пробы
- зарядное устройство
- сумка для переноски с ремнем
- комплект бумаги для принтера
- техническая документация
Возможные исполнения по количеству каналов
Исполнение по числу измерительных каналов
Измерительные каналы
Расчетные каналы
электрохимические датчики
оптические датчики
оптический блок
"Эксперт Газ стандарт" / "Эксперт МТ стандарт"
5
О2-СО-NO-NO2-SO2
–
–
CO2, NOx
6.1
О2-СО-NO-NO2-SO2-H2S
–
–
CO2, NOx
6.2
О2-СО-NO-NO2-SO2
CO2
–
NOx
6.3
О2-СО-NO-NO2-SO2
CH4
–
CO2, NOx
7.1
О2-СО-NO-NO2-SO2-H2S
СО2
–
NOx
7.2
О2-СО-NO-NO2-SO2-H2S
CH4
–
CO2, NOx
7.3
О2-СО-NO-NO2-SO2
CO2 и CH4
–
NOx
8
О2-СО-NO-NO2-SO2-H2S
CO2 и CH4
–
NOx
"Эксперт Универсал стандарт"
8
О2-СО(2 датчика)-NO(2)-NO2-SO2(2)
–
–
CO2, NOx
9.1
О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S
–
–
CO2, NOx
9.2
О2-СО(2 датчика)-NO(2)-NO2-SO2(2)
СО2
–
NOx
9.3
О2-СО(2 датчика)-NO(2)-NO2-SO2(2)
CH4
–
CO2, NOx
10.1
О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S
CO2
–
NOx
10.2
О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S
CH4
–
CO2, NOx
10.3
О2-СО(2 датчика)-NO(2)-NO2-SO2(2)
CO2 и CH4
–
NOx
11
О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S
CO2 и CH4
–
NOx
"Эксперт Газ про"
7
О2-СО-NO-NO2-SO2
–
СО2-CH
NOx
8
О2-СО-NO-NO2-SO2-H2S
–
СО2-CH
NOx
"Эксперт МТ про"
7
О2-СО-NO-NO2-SO2
–
СО2-CH
NOx
8.1
О2-СО-NO-NO2-SO2-H2S
–
СО2-CH
NOx
8.2
О2-СО-NO-NO2-SO2
–
СО-СО2-CH
NOx
9
О2-СО-NO-NO2-SO2-H2S
–
СО-СО2-CH
NOx
"Эксперт Универсал про"
10
О2-СО(2 датчика)-NO(2)-NO2-SO2(2)
–
CO2-CH
NOx
11.1
О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S
–
CO2-CH
NOx
11.2
О2-СО(2 датчика)-NO(2)-NO2-SO2(2)
–
CO-CO2-CH
NOx
12
О2-СО(2 датчика)-NO(2)-NO2-SO2(2)-H2S
–
CO-CO2-CH
NOx
Возможные исполнения по диапазонам измерений
"Эксперт Газ стандарт" / "Эксперт Газ про"
Исполнение
O2
CO
NO
NO2
SO2
H2S
1
0-21 %(об.)
0-500 мг/м3
0-300 мг/м3
0-100 мг/м3
0-300 мг/м3
0-100 мг/м3
2
0-1000 мг/м3
3
0-2000 мг/м3
4
0-5000 мг/м3
"Эксперт МТ стандарт" / "Эксперт МТ про"
Исполнение
O2
CO
NO
NO2
SO2
H2S
1
0-21 %(об.)
0-2000 мг/м3
0-1000 мг/м3
0-100 мг/м3
0-2000 мг/м3
0-500 мг/м3
2
0-2000 мг/м3
0-2000 мг/м3
0-200 мг/м3
0-2000 мг/м3
3
0-5000 мг/м3
0-2000 мг/м3
0-200 мг/м3
0-2000 мг/м3
4
0-5000 мг/м3
0-2000 мг/м3
0-200 мг/м3
0-5000 мг/м3
5
0-5000 мг/м3
0-3500 мг/м3
0-500 мг/м3
0-5000 мг/м3
6
0-10000 мг/м3
0-3500 мг/м3
0-500 мг/м3
0-5000 мг/м3
7
0-10000 мг/м3
0-3500 мг/м3
0-500 мг/м3
0-10000 мг/м3
