Заглушка фланцевая (АТК 24.200.02-90)
Заглушки фланцевые стальные АТК 24.200.02-90: конструктивные и эксплуатационные особенности

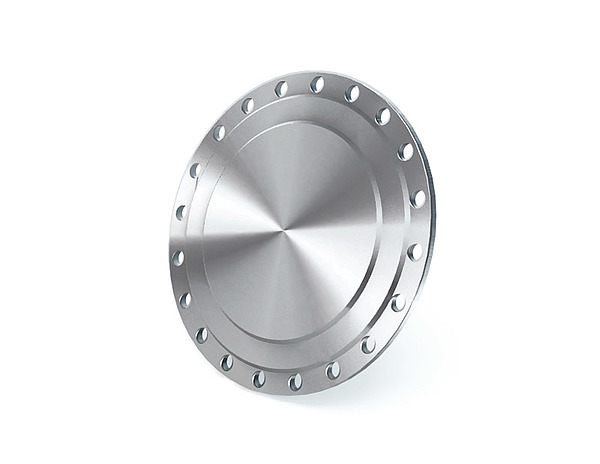

Фланцевая заглушка – это один из элементов трубопровода, предназначенный для перекрытия концевых отверстий и герметизации внутреннего объёма трубопровода. Конструктивно фланцевая заглушка представляет собой стальной диск, который крепится к приваренному на конец трубы фланцу. Крепление производится при помощи болтов или шпилек.
Технические требования к фланцевым заглушкам регулируются специальным нормативным документом – Альбомом Типовых Конструкций (АТК 24.200.02-90). Выполненные в соответствие с АТК 24.200.02-90 заглушки фланцевые стальные способны выдерживать давление до 16,0 МПа и эксплуатироваться в диапазоне температур от -70оС до +600оС. Заглушки изготавливаются из стали. Марка стали выбирается в зависимости от режимов работы трубопровода и степени агрессивности внутренней среды.
Одно из основных преимуществ фланцевых заглушек заключается в возможности быстрого монтажа без использования сварочного оборудования.
Приведенные в АТК заглушки фланцевые изготавливаются методом горячей штамповки или вырезаются из сортового металлопроката (стального листа). Для герметизации трубопровода используются специальные прокладки, в том числе:
спирально-навитые;эластичные;прокладки с овальным сечением;асбометаллические.
Качество изготовления заглушек (включая правильный выбор марки стали) имеет принципиальное значение. Геометрия заглушки должна точно соответствовать фланцу и гарантированно выдерживать внутреннее давление среды (с учётом возможных гидравлических ударов).
Стандартное исполнение фланцевых заглушек включает пять типов:
с соединительным выступом (условное давление 0,6 - 4,0 МПа);с выступом (условное давление 0,6 - 6,3 МПа);с шипом (условное давление 0,6 - 6,3 МПа);под прокладку овального сечения (условное давление 6,3 - 16,0 МПа);с впадиной (условное давление 0,6 - 4,0 МПа).Заглушка фланцевая АТК 24.200.02-90: цена определяется качеством
