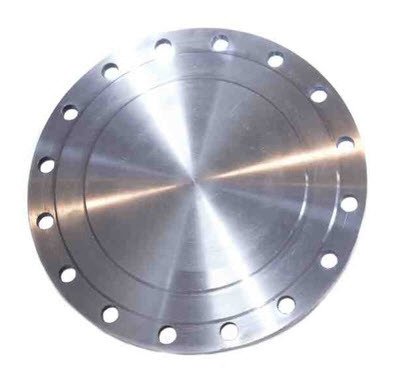

Заглушки фланцевые АТК 24.200.02-90
|
Поделитесь страницей в Социальных сетях
|
|
"Заглушки фланцевые АТК 24.200.02-90 Наименование Заглушки фланцевые Условное давление Py, МПа до 16 Наружный диаметр Dн, мм 10-1200 Температура t, °С от -70 до +650 Материал 20, 09Г2С, 08(12)Х18Н10Т и др. По требованию заказчика возможно изготовление заглушек фланцевых из других марок стали. Заглушки изготавливаются в номенклатуре АТК 24.200.02-90 с уплотнительными поверхностями исполнений: 1, 2, 3, 4, 5. Исполнение 1 - заглушки с соединительным выступом на условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см.кв); Исполнение 2 - заглушки с выступом на условное давление от 1,0 до 6,3 МПа (от 10 до 63 кгс/см.кв); Исполнение 3 - заглушки с шипом на условное давление от 0,6 до 6,3 МПа (от 6 до 63 кгс/см.кв); Исполнение 4 - заглушки под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа (от 63 до 160 кгс/см ); Исполнение 5 - заглушки с впадиной на условное давление 4,0 МПа (40 кгс/см ). Пример условного обозначения: Заглушка круглая исполнения 1 с условным проходом 100 мм на условное давление 4,0 МПа из стали 09Г2С: Заглушка 1-100-4,0 ст.09Г2С АТК 24.200.02-90"
