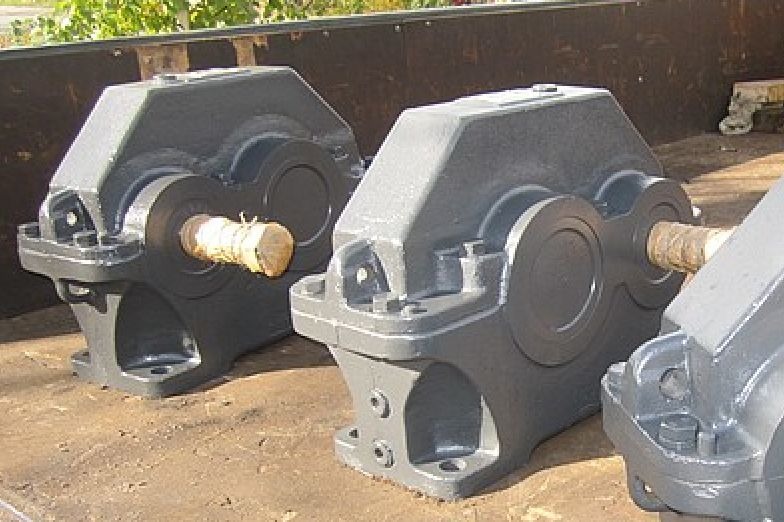

Редукторы цилиндрические одноступенчатые 1ЦУ 100, 1ЦУ 160, 1ЦУ 200, 1ЦУ 250
|
Поделитесь страницей в Социальных сетях
|
|
 "Редуктор 1ЦУ 100- механическое приспособление, передающее энергию вращения от одного к другому валу. Применяется в машиностроении. Область применения Устройство используется в оборудовании: • Упаковочном • Пищевом • Деревообрабатывающем • Сельскохозяйственном Маркировка 1. 1ЦУ - типоразмер редуктора (с тихоходным цилиндрическим или коническим валом). • Одноступенчатый горизонтальный редуктор (оси обоих валов параллельны). • У - узкий корпус. 2. Ц - цилиндрический (цилиндрическое зацепление шестерен). 3. 100 - межосевое расстояние. Одноступенчатый редуктор 1ЦУ 100 - устройство конструктивно простое и надежное в работе. Основные технические характеристики Наименование технических характеристик Типоразмер редуктора 1ЦУ-100 1ЦУ-160 1ЦУ-200 1ЦУ-250 Передаточные числа 2; 2,5; 3; 15; 4; 5; 6,3 Допускаемая радиальная консольная нагрузка, Н на быстроходном валу 630 1250 2800 4000 на тихоходном валу 2240 4500 6300 9000 Номинальный крутящий момент на тихоходном валу, Н.м 315 1250 2500 5000 КПД 0,98 Масса, кг 27 78 135 250 Типоразмер редуктора Aw A A1 B1 H H1 h L L1 L2 L3 L4 L5 d Редуктор 1ЦУ-100 100 224 95 140 132 224 112 22 315 256 85 132 136 155 15 Редуктор 1ЦУ-160 160 355 125 185 175 335 170 28 475 405 136 195 218 218 24 Редуктор 1ЦУ-200 200 437 165 212 200 425 212 36 670 580 165 236 230 265 24 Редуктор 1ЦУ-250 250 545 185 265 250 530 265 40 710 615 212 290 280 315 28 Редукторы цилиндрические одноступенчатые Типоразмер редуктора Ном.крутящий момент, (min...max), H· м Диапазон передаточных отношений Габаритные размеры, L x B x H, мм Масса, кг Редуктор 1ЦУ 100 250 2…6,3 315х140х224 27 Редуктор 1ЦУ 160 1000 2…6,3 475х185х335 77,5 Редуктор 1ЦУ 200 2000 2…6,3 580х212х425 135 Редуктор 1ЦУ 250 4000 2…6,3 710х265х530 250"
