Автоматы для установки поверхностно-монтируемых радиоэлементов АПМ-400, установки поверхностного монтажа
|
Поделитесь страницей в Социальных сетях
|
|

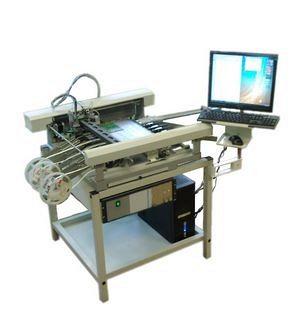

 "Автоматы для установки поверхностно-монтируемых радиоэлементовАПМ-400,установки поверхностного монтажа. Автоматы для установки поверхностно-монтируемых радиоэлементовАПМ-400 Автоматы для установки поверхностно-монтируемых радиоэлементов АПМ-400 (в дальнейшем - автомат) предназначены для автоматической установки на поверхность печатной платы поверхностно-монтируемых радиоэлементов из ленты шириной 8, 12 и 16 мм, а также для автоматического нанесения клеевых точек в места установки радиоэлементов, или паяльной пасты на контактные площадки печатной платы. Автомат изготавливается в трех исполнениях: «Клей-монтаж» - автоматическая установка на поверхность печатной платы поверхностно-монтируемых радиоэлементов, а также автоматическое нанесение клеевых точек в места установки радиоэлементов, или паяльной пасты на контактные площадки печатной платы. «Монтаж» - автоматическая установки на поверхность печатной платы поверхностно-монтируемых радиоэлементов. «Клей» - автоматическое нанесение клеевых точек в места установки радиоэлементов, или паяльной пасты на контактные площадки печатной платы. Автомат состоит из координатного устройства, устройства управления, компьютера с монитором, размещенных на подставке. В основе работы автомата лежит принцип перемещения монтажной головки по координатам X и Y, осуществляемого шаговыми электродвигателями с дискретностью 0,025 мм. Монтажная головка обеспечивает вакуумный захват радиоэлемента из питателя, поворот на требуемый угол, центрирование, перенос и опускание на поверхность печатной платы. Предусмотрен контроль наличия элемента при захвате, переносе и монтаже. После окончания работы на экран монитора выводится перечень неустановленных элементов. Доустановка элементов производится в ручном или автоматическом режимах. Автомат должен иметь возможность ручной и автоматической смены инструмента. Количество сменного инструмента - 4 шт. Программное обеспечение автомата работает под управлением операционной системы Windows. Программное обеспечение автомата обеспечивает ввод рабочих программ из P-CAD. Производитель оборудования: ОАО "Научно-Производственное Опытно-Конструкторское Бюро Машиностроения" 210602 Республика Беларусь г. Витебск,"
