Автомат для установки радиоэлементов поверхностного монтажа
ЭВ-8317-2М

Установка поверхностного монтажа ЭВ-8317-2М предназначена для автоматического монтажа на поверхность печатной платы широкого диапазона поверхностно-монтируемых элементов из ленты шириной 8, 12 и 16 мм , а также нанесения заданной дозы клея (пасты) при замене монтажной головки на головку дозатора клея.

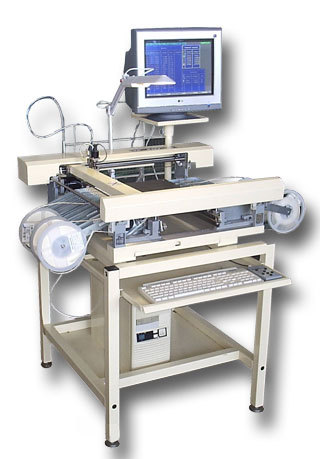

Установка состоит из координатного устройства и устройства управления на базе компьютера "Pentium200" и выше с монитором размещенных на подставке. В основе работы установки лежит принцип перемещения монтажной головки по координатам X и Y, осуществляемого шаговыми электродвигателями с дискретностью 0,025 мм.
Монтажная головка обеспечивает вакуумный захват радиоэлемента из питателя, поворот на требуемый угол, центрирование, перенос и опускание на поверхность печатной платы. Предусмотрен контроль наличия элемента при захвате, переносе и монтаже.
После окончания работы на экран монитора выводится перечень неустановленных элементов. Доустановка производится в ручном или автоматическом режимах.
Комплект поставки и стоимость определяется договором.
