Задвижка высокого давления ЗУ-100х25
|
Поделитесь страницей в Социальных сетях
|
|

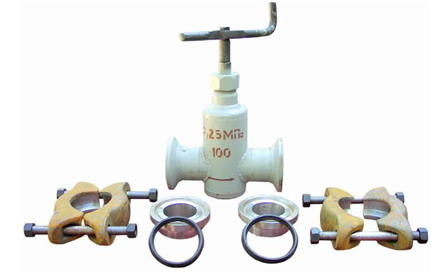

 "Задвижка высокого давления ЗУ-100х25 Бугельная (хомутовая) задвижка высокого давления ЗУ-100х25 (полный аналог ЗВД 100х250) предназначена для перекрытия основной и вспомогательных линий нагнетательного трубопровода буровых установок при бурении скважин на нефть и газ в условиях умеренного и холодного климата и относится к исполнению УХЛ категории размещения 4 по ГОСТ 15150-69. Задвижка по составу входящих в нее составных частей имеет исполнение 1 , исполнение 2 и исполнение 3: - исполнение 1 - задвижка ЗУ-100х25.00.00.000 без присоединительных элементов; - исполнение 2 - задвижка ЗУ-100х25.00.00.000-01 с присоединительными элементами; - исполнение 3 - задвижка ЗУ-100х25.00.00.000-02 с присоединительными элементами без крепежа (шпилек и гаек). Технические характеристики задвижки высокого давления ЗУ-100х25 Наименование показателей Исполнение 1 Исполнение 2 Исполнение 3 Условный проход, мм 100 100 100 Рабочее давление, мПа 25 25 25 Габаритные размеры, мм: длина 480 520 520 ширина 180 320 320 высота 675 675 675 Присоединительные размеры, мм: наружный диаметр фланца 180 180 180 длина корпуса задвижки 380 380 380 Масса, кг 40 92 84 Показатели надежности: Безотказная наработка, ч., не менее 160 160 160 Комплект поставки задвижки высокого давления ЗУ-100х25 Примечание: 1) *Дополнительно кольца уплотнительные поставляются за отдельную плату по согласованию с заказчиком 2) **Комплектование шпильками и гайками производится по запросам потребителей 3) Комплектование задвижек воротками производится из расчета один вороток на три задвижки ( при отправке их в один адрес ). По запросам потребителей поставка воротков производится за отдельную плату. Наименование Исполнение 1 Исполнение 2 Исполнение 3 1.Задвижка в соответствии с комплектом конструкторской документации 1 1 1 2.Фланец (ЗУ-100х25.00.00.006) - 2 2 3.Кольцо уплотнительное (ЗУ-100х25.00.00.007) - 2* 2* 4.Полухомут (ЗУ-100х25.00.00.008) - 4 4 5.Шпилька(ЗУ-100х25.00.00.011) - 4 -** 6.Гайка М27-7Н.5.019 или М30 ГОСТ 5915-70 - 16 -** 7.Паспорт (ЗУ-100х25.00.00.000 ПС) 1 1 1"
