Конвективные поверхности нагрева котлов с применением оребренных труб
|
Поделитесь страницей в Социальных сетях
|
|

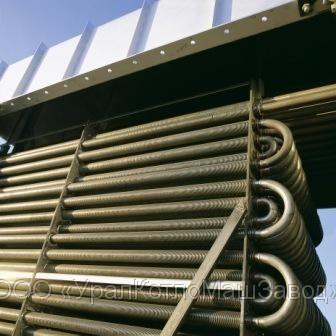

 Предлагаем новую конвективную поверхность нагрева взамен существующей (базовой) из труб ?28х3мм для водогрейного котла ПТВМ-100. Разработана она на основе труб увеличенного диаметра 38х3,5 мм из стали марки 20. Верхний пучок конвективной поверхности для ПТВМ выполняется из труб с наружным спиральным оребрением лентой 1х15мм из стали марки 08КП. Диаметр оребрения 65, шаг ребер 6,5 - 8мм (в зависимости от заданной величины снижения температуры уходящих газов). Поперечный шаг в пучке - 128мм, продольный - 42,5мм Нижний пучок конвективной поверхности выполняется из гладких труб. Поперечный шаг в пучке -128мм, продольный - 29мм. Трубы ? 38х3,5 ввариваются в стояки из труб 83х4 в один ряд и образуют секции. Расположение стояков, их количество и, соответственно, количество секций (96шт.) полностью аналогично базовой конструкции из гладких труб ? 28х3мм. Размер конвективной части по высоте практически не изменяется. Трубы верхней и нижней полусекций скрепляются между собой тремя рядами вварных охлаждаемых проставок длиной по 150мм, толщиной 5мм из стали 20, благодаря чему каждая полусекция представляет собой жесткую панель. Это предотвращает прогиб труб при эксплуатации, дает дополнительные преимущества при транспортировке и монтаже. Площадь оребренной поверхности нагрева конвективной части превосходит базовую более чем в 2 раза. Масса возрастает на 2,2 - 6,1 т. в зависимости от шага оребрения.
