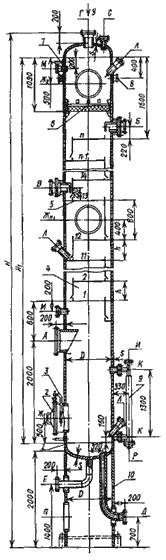

Колонные аппараты

"Колонные аппараты предназначены для проведения тепло и массообмена (ректификация, абсорбция, десорбция) при температурах не ниже — 40°С и не выше +200°С и при избыточном давлении: — до 1 МПа (10 кгс/кв.см) — для аппаратов с регулярной насадкой; — 1,6 МПа (16 кгс/кв.см) — для аппаратов с насыпной насадкой; — 2,5 МПа (25 кгс/кв.см) — для аппаратов с тарелками; — без давления и под вакуумом (остаточном давлении не ниже 665 Ма (5 мм рт.ст.). Аппараты предназначены для установки на открытой площадке со средней температурой более холодной пятидневки до минус 45°С. Климатическое исполнение аппаратов (для макроклиматических районов с умеренно холодным климатом) по ГОСТ 15150-69. Аппараты предназначены для эксплуатации в районах с сейсмичностью до 6 баллов по двенадцатибальной шкале. Колонные аппараты изготавливают на опорных лапах для установки на перекрытиях в положении (по ГОСТ 26296-84), а также на цилиндрических или конических опорах АТК 24.200.04-90 — определяемых заказчиком. Тип тарелки и насадки определяет заказчик в зависимости от технологического процесса, давления и температуры, соотношения нагрузок по газу и жидкости, требований к чистоте продукта, склонность к полимеризации и др. Для тонкого разделения (четкой ректификации) применяются колонные аппараты, оснащенные тарелками: — Т1 — тарелки колпачковые (ОСТ 26-01-66-86); — Т2 — терелки ситчатые, ситчато-клапанные, клаппанные (ОСТ 26-01-108-85) (тарелки ситчатые применяются в процессах со стабильными нагрузками по газу и жидкости, при любых давлениях. Диапазон устойчивости работы тарелок — 2); — Т3 — тарелки жалюзийно-клапанные (ОСТ 26-01-417-85); — Т4 — тарелки решетчатые (ОСТ 26-675-78 АТК 24.202.01-90); — Т5 — тарелки клапанные прямоточные (АТК 26-02-11-89); — Т6 — тарелки ситчатые с отбойными элементами однопоточные и двупоточные (АТК 216-02-3-89). — Т7 — тарелки S образно-клапанные однопоточные (АТК 24-202.02-90). Насадочные колонные аппараты с насадкой применяются, главным образом, для перегонки высокоагрессивных или вязких продуктов, а также когда возникает необходимость иметь малый запас жидкости в процессе ректификации, не требующих тонкого разделения, и в процессах абсорбции с большими удельными нагревателями по жидкости для равномерного распределения жидкости по поверхности насадки. Аппараты оснащены распределительными тарелками по ОСТ 26-705-798 типа ТСН-3 и перераспределительными тарелками типа ТСН-2."
