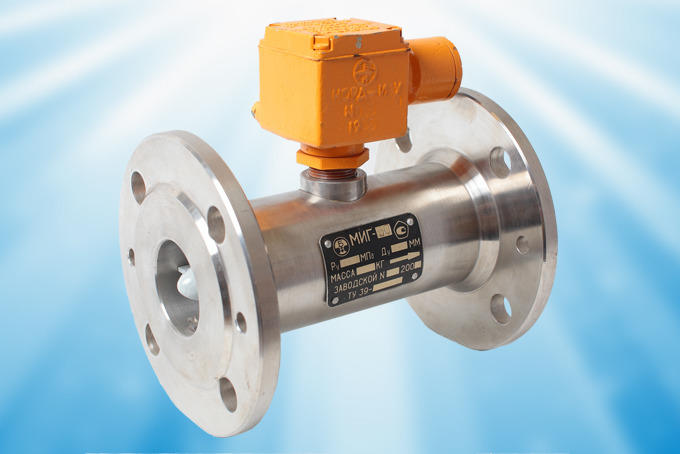

Счетчики нефти турбинные МИГ

"Счетчик нефти турбинный МИГ предназначен для измерения объемного количества нефти,нефтепродуктов и других нейтральных к сталям 20X13 и 12X18Н10Т жидкостей. Состав изделия: турбинный преобразователь расхода ТПР; датчик магнитоиндукционный НОРД-И2У-02 или НОРД-И2У-04; блок обработки данных VEGA-03 или блок электронный НОРД-Э3М. Измеряемая среда - нефть по ГОСТ Р 51858-2002 и нефтепродукты: температура, °С ...................................................0 … +60 кинематическая вязкость, м2/с .............................(1 … 100)х10-6 размеры механических примесей, мм, не более ......4 Содержание свободного газа не допускается. Счетчик имеет взрывобезопасный уровень взрывозащиты с видом взрывозащиты«взрывонепроницаемая оболочка». Маркировка взрывозащиты IExdIIBT4. Уровень взрывозащиты датчиков - взрывобезопасный, с видом взрывозащиты «взрывонепроницаемаяоболочка». Маркировка по взрывозащите - 1ЕхdIIBT4. Блок электронный НОРД-Э3М или блок обработки данных VEGA-03 обыкновенного исполнения и устанавливаются в невзрывоопасных зонах. При эксплуатации температура окружающего воздуха для: - преобразователя расхода и датчика, °С .....................................-50 ... +50 - блока обработки данных VEGA-03 и блока НОРД-ЭЗМ, °С ............+5 ... +40 Предел относительной погрешности счетчика в комплекте с VEGA-03 в диапазонерасходов (20-100)% от максимального, в диапазоне вязкости (1 -100)х10-6 м2/с, %, не более: МИГ-32Ш ............................. ± 1,5 МИГ-32 ... МИГ-400 ............... 0,15 Предел относительной погрешности счетчика в комплекте с блоком НОРД-ЭЗМв диапазоне расхода (20-100)% от максимального и конкретной вязкости, %, не более: МИГ-32Ш ............................ ± 2,5 МИГ-32 ... МИГ-80 ............... ± 0,7 МИГ-100 ... МИГ-400 ............ 0,35 Потребляемая мощность, ВА, не более ...... 30 Длина линии связи между датчиком магнитоиндукционным и блоком VEGA-03, м, не более .................. 500 и блоком НОРД-Э3М, м, не более ............... 500 Габаритные размеры и масса Габаритные размеры, мм, не более Масса, кг, не более Датчик магнитоиндукционный 102x70x96 1,9 Блок обработки данных VEGA-03 190x206x113 1,5 Блок электронный НОРД-ЭЗМ 202x114x78 0,8"
