Продуктовые змеевики для трубчатых печей
|
Поделитесь страницей в Социальных сетях
|
|

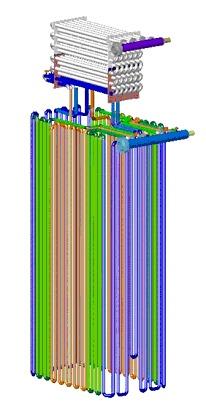

 Применяются для трубчатых печей в нефтеперерабатывающей, нефтехимической и газовой промышленности. Выпускаются с крутоизогнутыми и штампосварными отводами. Радиантная часть выполняется «гладкой», конвективная — со спирально-ленточным оребрением (до 219 мм) или шипованием. ТМИ поставляет отдельно элементы трубопроводов (отводы, переходы, тройники, угольники) различных конструкций. Размеры труб: — диаметры — от 57мм до 426мм. — давление — до 16 МПа — температура — до 650 °С. Материальное исполнение: углеродистая, хромомолибденовая, низколегированная и нержавеющая стали. Продуктовый змеевик печи П-1 установки ГДС-850 Змеевик продуктовый печи П-1 предназначен для нагрева газосырьевой смеси в установке ГДС-850. Змеевик продуктовый печи П-1 состоит из двух частей: радиантной и конвекционной. Змеевик продуктовый-шестипоточный. Змеевик конвекционной части состоит из труб 152х6 сталь 08Х18Н10Т, соединенных отводами. Труб гладких-12шт., оребренных-60шт. Трубы опираются на литые решетки. Решетки нижнего пакета конвекции подвешиваются на опоры. Конвекционнная часть змеевика и радиантная соединены перекидками. Трубы радиантной части расположены вертикально. Змеевик подвешен на литые опоры, которые крепятся к каркасу печи. Наименование параметра Показатели зимнее диз.топливо арктическое диз.топливо Температура продукта,°С на входе 280-340 290-340 на выходе 353-403 363-398 Максимальная температура труб,°С в конвекционной части 390 400 в радиантной части 390-440 400-7-438 Давление, МПа рабочее(вход-выход) 5.38-5.28 5.38-5.26 пробное 9.15 9.15 расчетное 5.88 5.88 Среда в змеевике газосырьевая смесь газосырьевая смесь снаружи дымовые газы дымовые газы
