Штативы тип Ш-IIН, Ш-IIВ, Ш-III
|
Поделитесь страницей в Социальных сетях
|
|

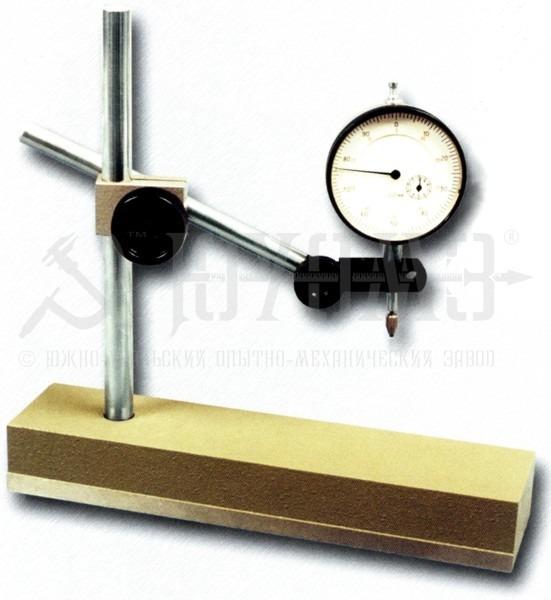

 "С-I предназначены для установки индикаторных головок с ценой деления менее 0,0005 мм; С-II предназначены для установки индикаторных головок с ценой деления 0,001-0,005 мм и размещения на них измерительных приспособлений и устройств различного назначения при измерении линейных размеров и отклонений форм. Контролируемое изделие устанавливают на столе стойки, ИГ укрепляют в кронштейне, перемещающемся вдоль колонки основания стойки Основной диаметр отверстия под измерительную головку 28 мм, дополнительный - 8 мм Пример обозначения стойки типа С-II c отверстием под измерительную головку ?28 мм при заказе: Стойка С-II-28 ГОСТ 10197-70 Ш-IIН, Ш-IIВ предназначены для установки на них индикаторных головок с ценой деления 0,01 мм; Ш-III - для установки индикаторных головок с ценой деления 0,01 мм и более. В основании прибора закреплена цилиндрическая колонка, по которой движется муфта со стержнем закрепленной на конце ИГ. Ш-IIН, Ш-IIВ имеют устройство для точной установки на размер (для микроподачи) Пример обозначения штатива типа Ш-IIН с диаметром отверстия под измерительную головку 8 мм: Штатив Ш-IIH-8 ГОСТ 10197-70"
