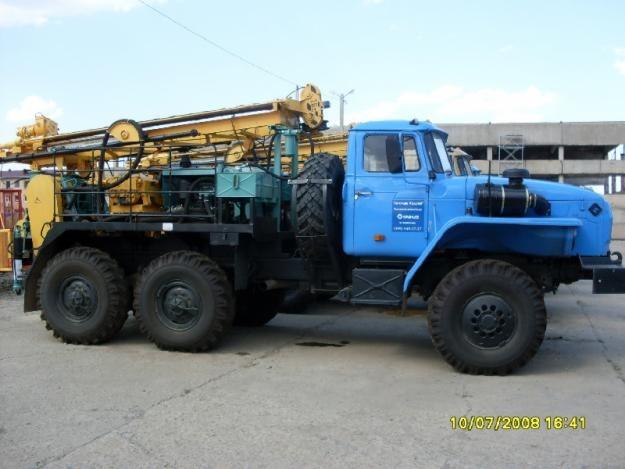

Буровая установка самоходная ПБУ-2 на базе Урал 43-20

"Многоцелевая буровая установка ПБУ-2 с механическим приводом подвижного вращателя предназначена для буренияинженерно-геологических, сейсморазведочных, гидро- и геологоразведочных, а так же скважин различного назначения при выполнении строительных работ.ПБУ-2 монтируется на собственной раме с приводом от автономного дизельного двигателя, что дает возможность её монтажа на передвижных средствах, не имеющих собственного двигателя, или на которых невозможен отбор мощности. Применение палубного силового агрегата позволяет снизить амортизационные затраты связанные с эксплуатацией и обслуживанием двигателя транспортного средства, существенно снизить расход топлива. По желанию заказчика выпускается модификация буровой установки с приводом от двигателя транспортной базы. Подвижный вращатель с механическим приводом в сочетании с мощным гидравлическим механизмом подачи позволяют создавать значительную осевую нагрузку на породоразрушающий инструмент с первых метров бурения. Конструкция вращателя ПБУ-2 обеспечивает возможность его отвода в сторону от оси скважины для выполненияспуско-подъемных операций, установки обсадных колонн и реализации технологии ударно-канатного бурения с использованием буровой лебедки. Органы управления ПБУ-2 расположены у основания мачты на раме установки. Для удобства управления буровая установка комплектуется съемной площадкой оператора бурения. Предусмотрены гидравлические домкраты. ПБУ-2-300-й серии - новые конструктивные решения значительно увеличивают производительность буровой установки, а также срок её службы: Новая конструкция мачты с увеличенными прочностными характеристиками. Скорость перемещения вращателя увеличина вниз - в 3 раза, вверх - в 3,5 раза. Новая лебедка - надежная и простая в управлении и техническом обслуживании. Отвод вращателя с устья скважины производится гидроцилиндром с пульта буровика. Модернизированная гидросистема позволяет создавать усилие подачи вниз до 10 000 кгс, что позволяет осуществлять статическое зондирование грунтов, при сохранении хода подачи вращателя 3 400 мм. Установка оснащена новым кондуктором, который легко устанавливается и убирается. При необходимости кондуктор может быть переоборудован для использования в качестве бурового стола. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Артикул ПБУ-2 Ход подачи, м 1,8; 3,5* Усилие подачи, кгс - вверх 3500 - 10000* - вниз 3500 - 10000* Частота вращения шпинделя, об/мин 25 - 430 Крутящий момент, кгм 500 Грузоподъемность лебедки, кгс 1600 Условная глубина бурения, м - шнеками 60 - шнековым буром 25 - шнековым буром, скользящим по штангам 16 - с продувкой 100 - с промывкой 100-120 - ударно-канатное 40 Диаметр бурения, макс., мм - шнеками 400 - шнековым буром 850 - с промывкой (конечный) 190,5 - с продувкой (конечный) 190,5 - ударно-канатное 168 *-в зависимости от модификации"
