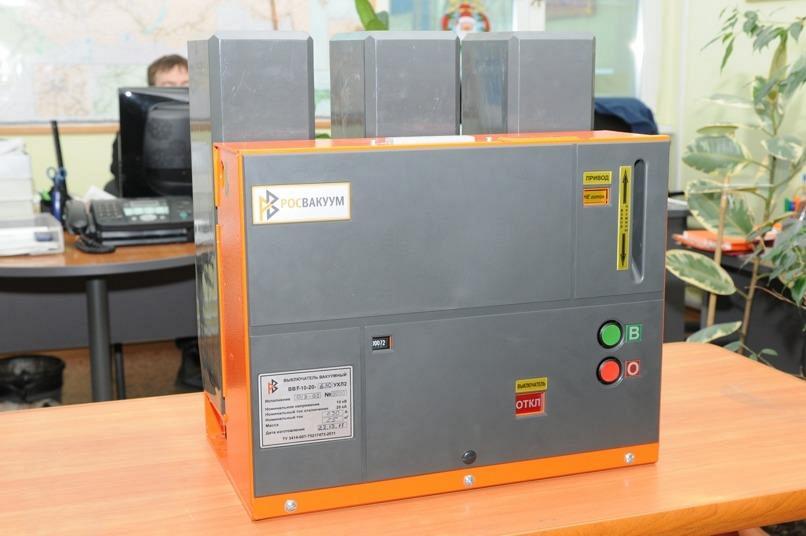

Выключатель вакуумный ВВР-10
|
Поделитесь страницей в Социальных сетях
|
|
 "ВВР-10-20/630 вакуумный выключатель со встроенным пружинно-моторным приводом предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц с номинальным напряжением 10 кВ. Устанавливается в шкафах комплектных распределительных устройств КРУ и КСО, а также используются для замены маломасляных и электромагнитных выключателей. Выключатель ВВР-10-20/630 состоит из следующих основных частей: рамы, являющейся основанием выключателя, имеющей в нижней части четыре отверстия диаметром 11 мм, для крепления выключателя в ячейках или на тележке выкатной части КРУ; трех полюсов, установленных на раме выключателя; пружинного привода, встроенного в раму выключателя с рычагом ручной заводки и кнопками ручного включения и отключения; мотор-редуктора; электромагнита отключения; электромагнита отключения независимого питания; электромагнитов отключения для схем с дешунтированием; электромагнита включения; блока элементов управления; блока сигнализации с указателем положения выключателя; вала выключателя, передающего движения от пружинного привода к подвижному контакту КДВ; отключающей пружины с демпфером, определяющим отключенное положение выключателя; включающей пружины; указателя положения взвода пружины включения; зажимов, для подключения вторичных цепей; со стороны привода рама закрыта крышкой, в которой имеются: окна для наблюдения за указателем положения выключателя, положением пружины включения; окно для взвода пружины включения."
