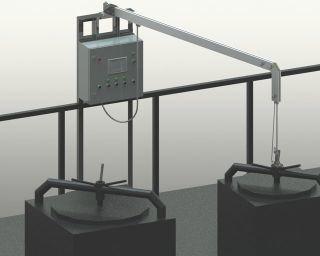

Автоматизированная система управления ( АСУ) индукционной печи NK-S 8001

Автоматизированная система управления индукционной печи NK-S 8001 предназначена для управления индуктором печи через тиристорный преобразователь. Система подключается вместо штатного дистанционного пульта управления тиристорного преобразователя и производит управление посредством аналогового сигнала (0 - 10 В), величина которого формируется в зависимости от измеренной температуры и заданной программы управления. Индукционная печь под управлением тиристорного преобразования нагреваясь, излучает тепло. Пирометр с помощью линзы по оптоволокну собирает излучение и с помощью внутренней микропрограммы анализирует излучение, которое преобразуется в численные значения и передается в контроллер, пересчитывающий полученные данные в значение температуры. Полученные значения температуры и время регистрации данной температуры отправляется на стационарный компьютер. Технология измерения методом спектрального отношения позволяет высокоточно и производимо измерять температуру, независимо от абсолютных значении излучаемой энергии. Двухцветный пирометр определяет температуру как отношение инфракрасной энергии, излучаемой объектом, на двух отдельных длинах волн (цветов). Преимущества термометров спектрального отношения заключается в том, что точные измерения температуры могут быть проведены в следующих условиях: Если поле обзора пирометра частично блокировано (периодически или постоянно). Если объект меньше, чем диаметр измеряемого пятна. Если излучательная способность объекта низкая и/или изменяется на одно и то же значение в радиусе обеих длин волн. Другое преимущество заключается в возможности точнее измерять реальную, а не ?усредненную? температуру в пределах пятна измерения (пространственный накопитель пиковых сигналов). Двухцветный пирометр может устанавливаться значительно дальше, даже если объект измерения не полностью попадает в пятно измерения. Удобство заключается в том, что нет жестких требований устанавливать пирометр на определенном расстоянии, обычно рассчитываемом исходя из оптического разрешения прибора и размера измеряемого объекта. Технические характеристики Наименование Значение Рабочий диапазон измерения температуры, С 700...2500 Погрешность измерения системы, С ?10 Время отклика, мс 10 (95%), регулируемое до 10 секунд Температурный дрейф от измеряемой величины, % ?0,1 Время работы системы Непрерывное Время установления рабочего режима, не более, мин 15 Электрическое питание 220 В, 50 Гц Потребляемая мощность, не более, ВА при подключении к внутренней розетке, не более, ВА 65 1065 Габаритные размеры: длина ? ширина ? высота, не более, мм 2600 ? 2200 ? 600 Масса, кг 50 Средний срок службы, не менее, лет 7 Условия эксплуатации: - диапазон температуры, C - диапазон атмосферного давления, кПа - диапазон относительной влажности, % при t = 22C до 43C 0 ? 60 84,0 ? 106,7 10 ? 95
