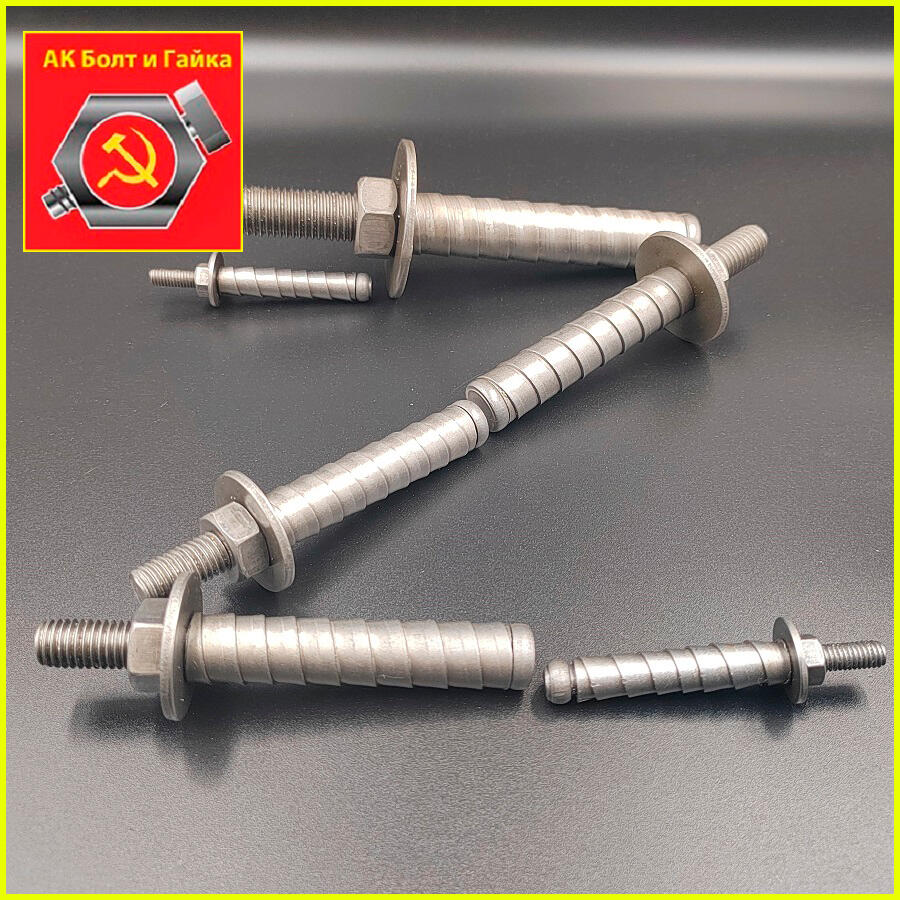

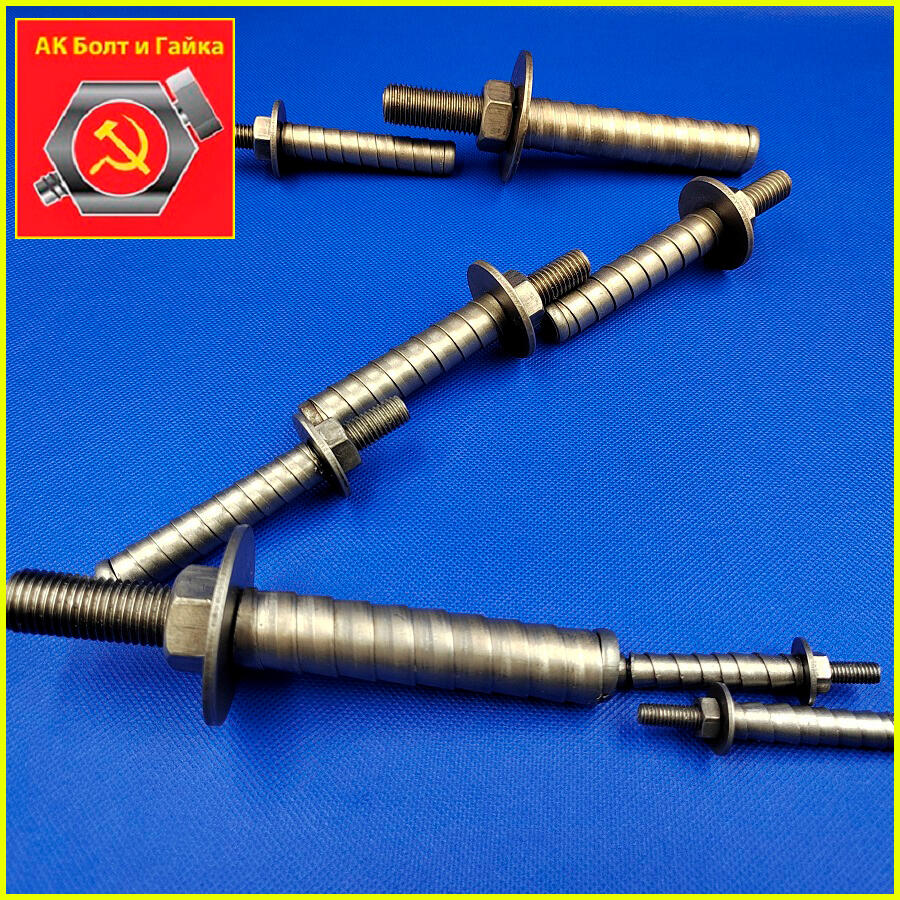

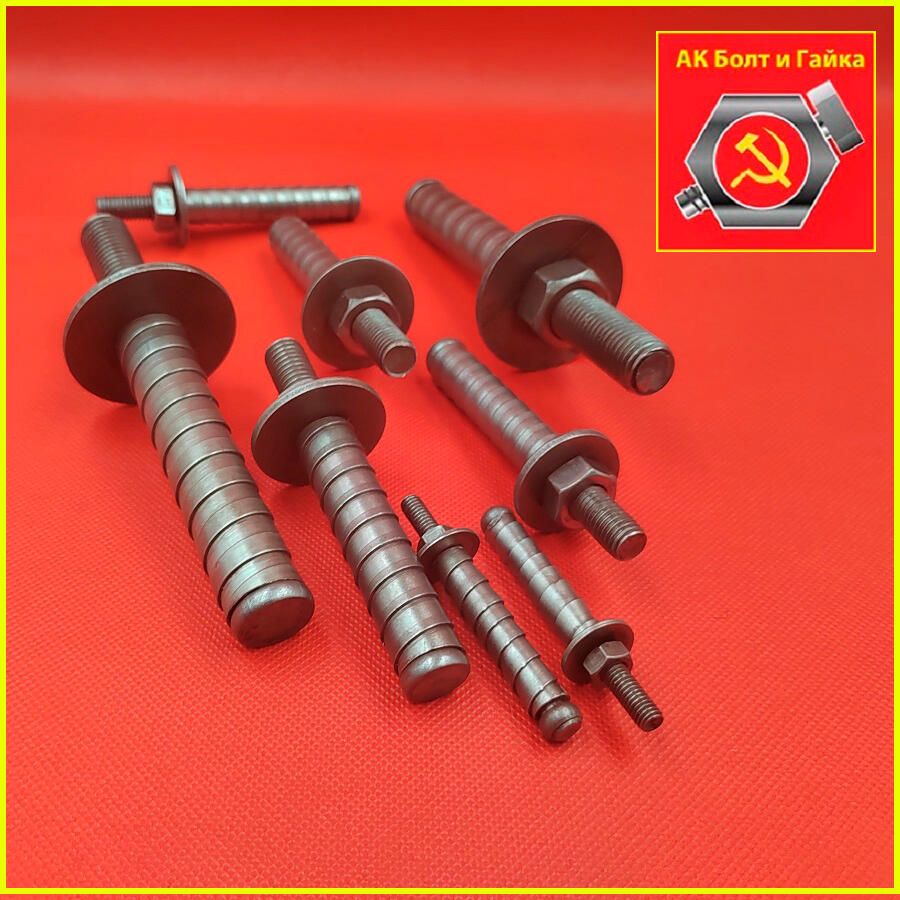

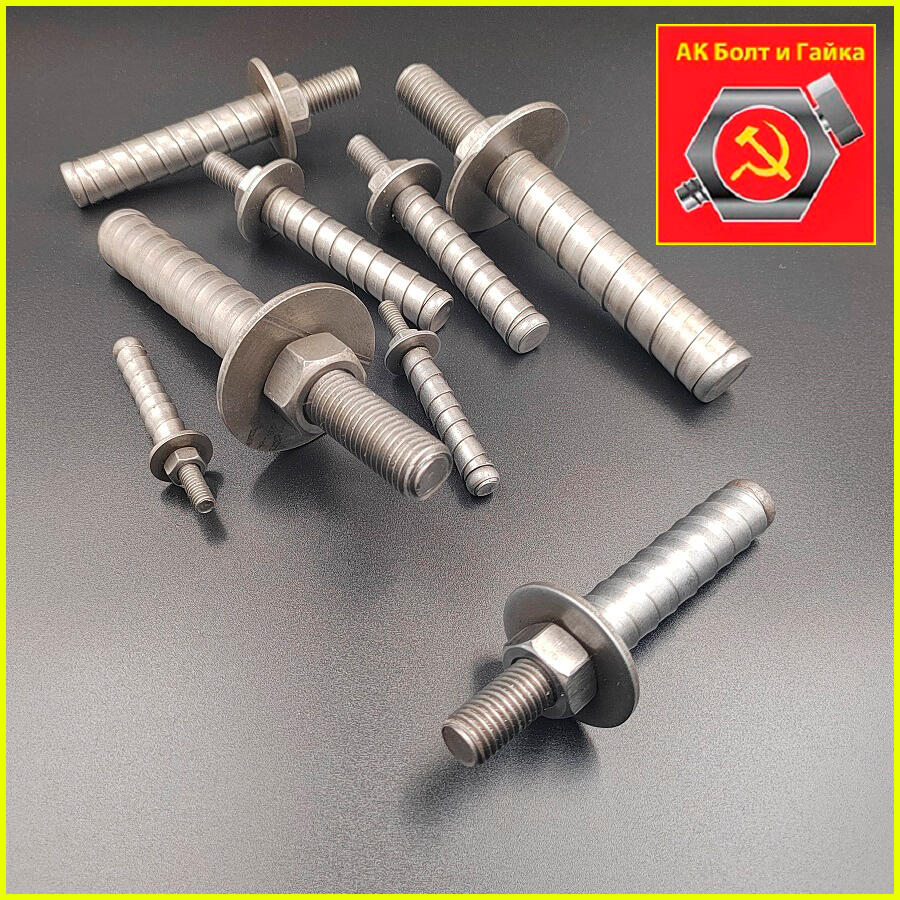

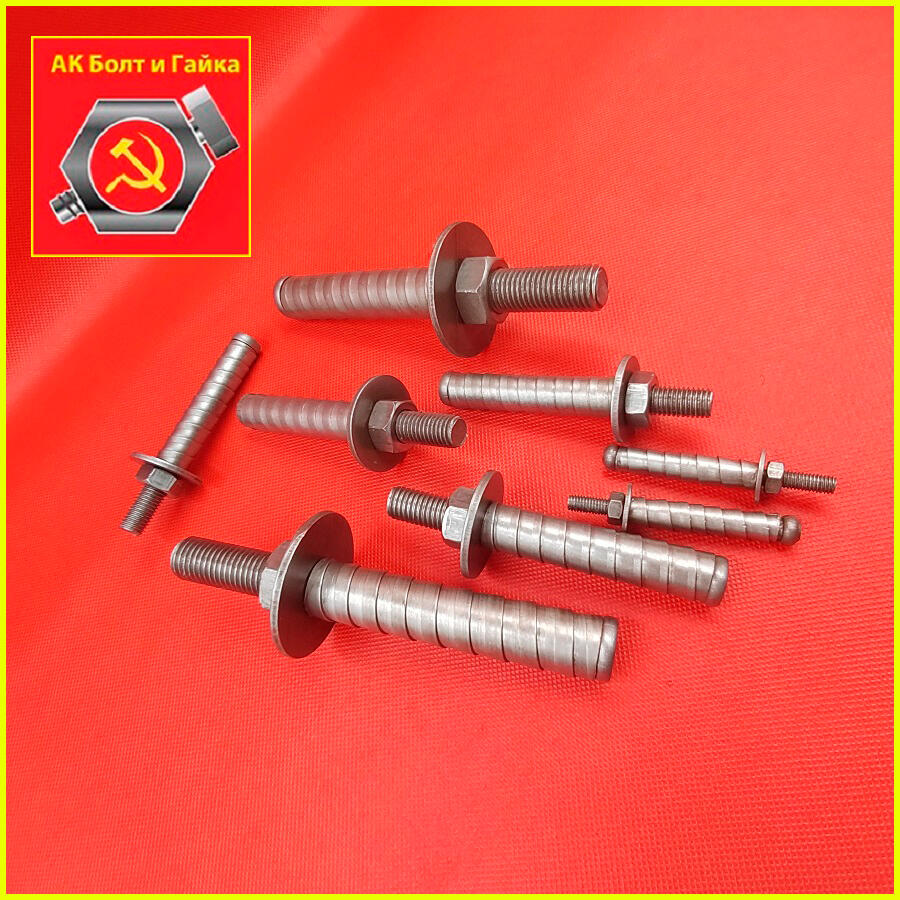

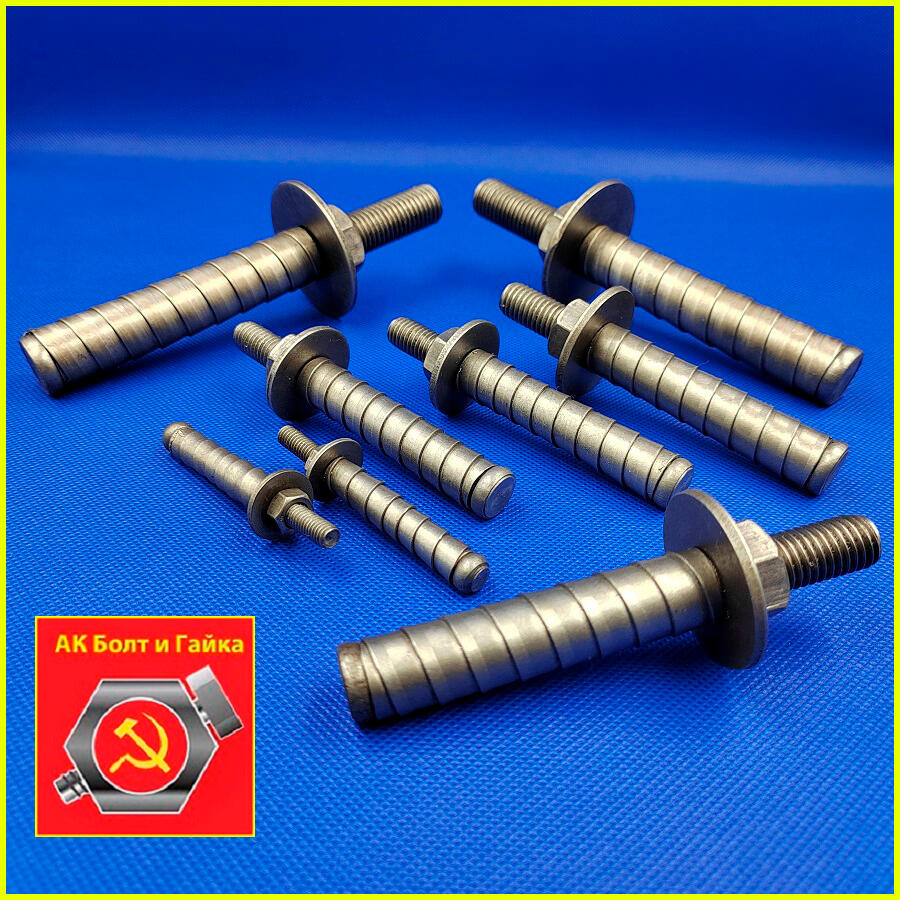

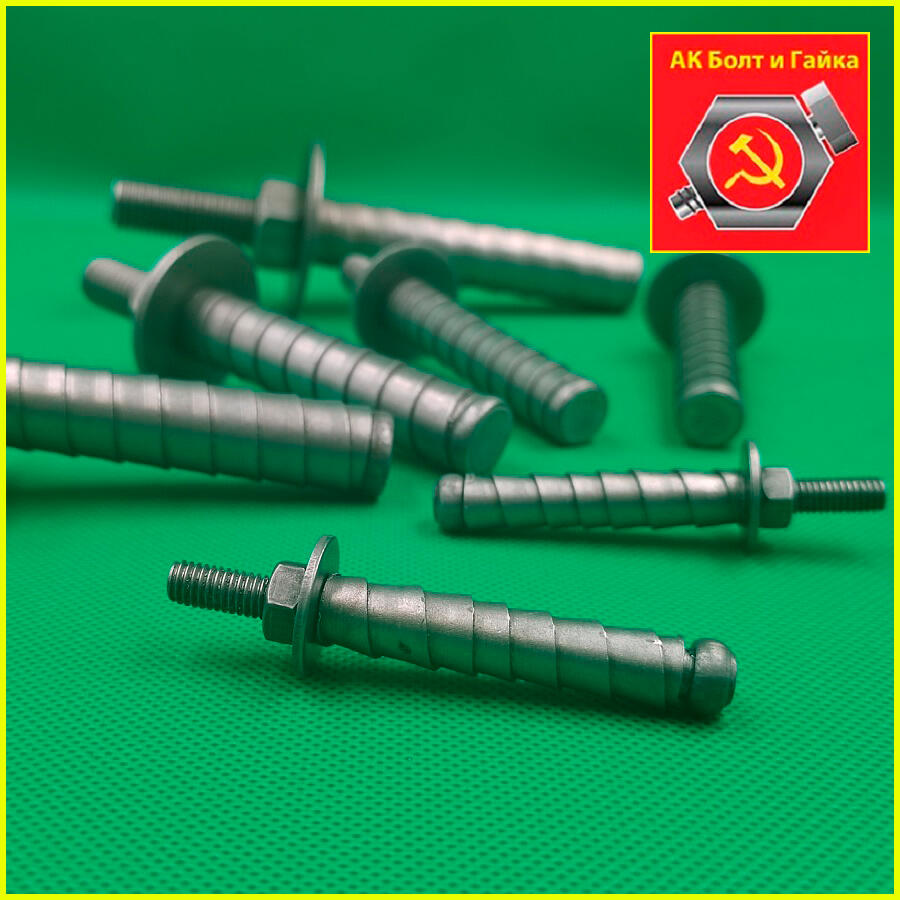

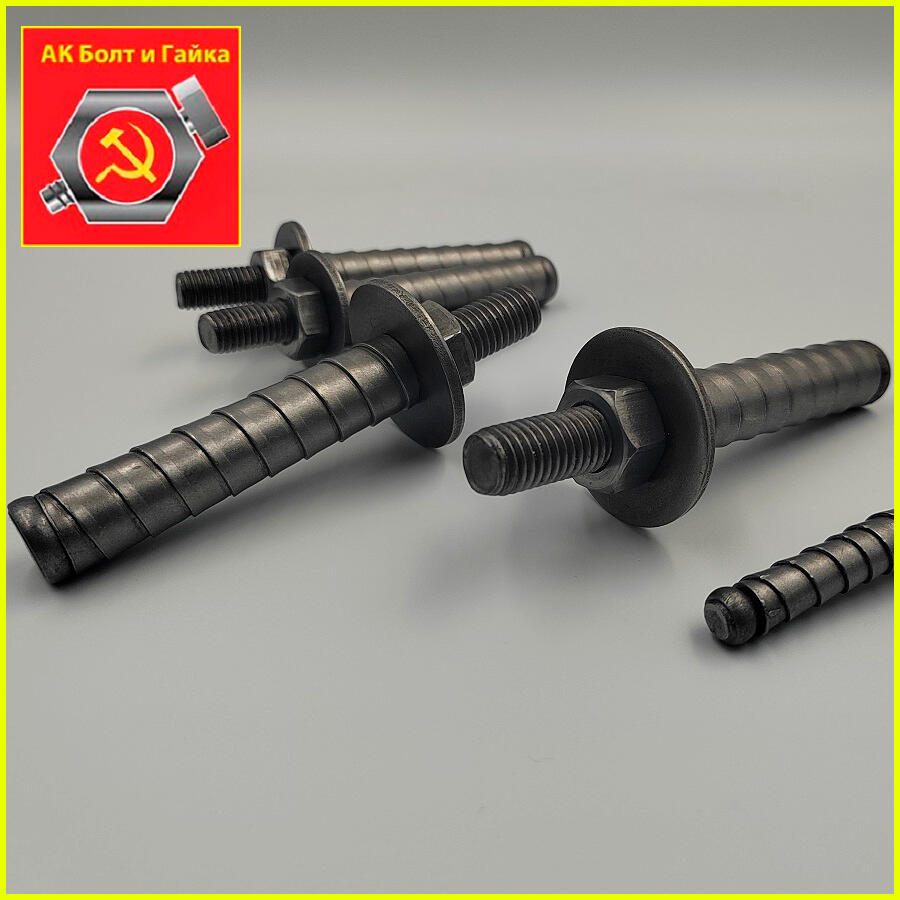

Болты БСР: определение, конструкция, применение
БСР — это болт самоанкерующийся распорный. Регламентируется ГОСТ 28778‑90 «Болты самоанкерующиеся распорные для строительства. Технические условия».
Назначение
БСР предназначен для надёжного закрепления:
деталей строительных конструкций;участков трубопроводов;оборудования;других элементов к бетонным, железобетонным и кирпичным основаниям.
Конструкция

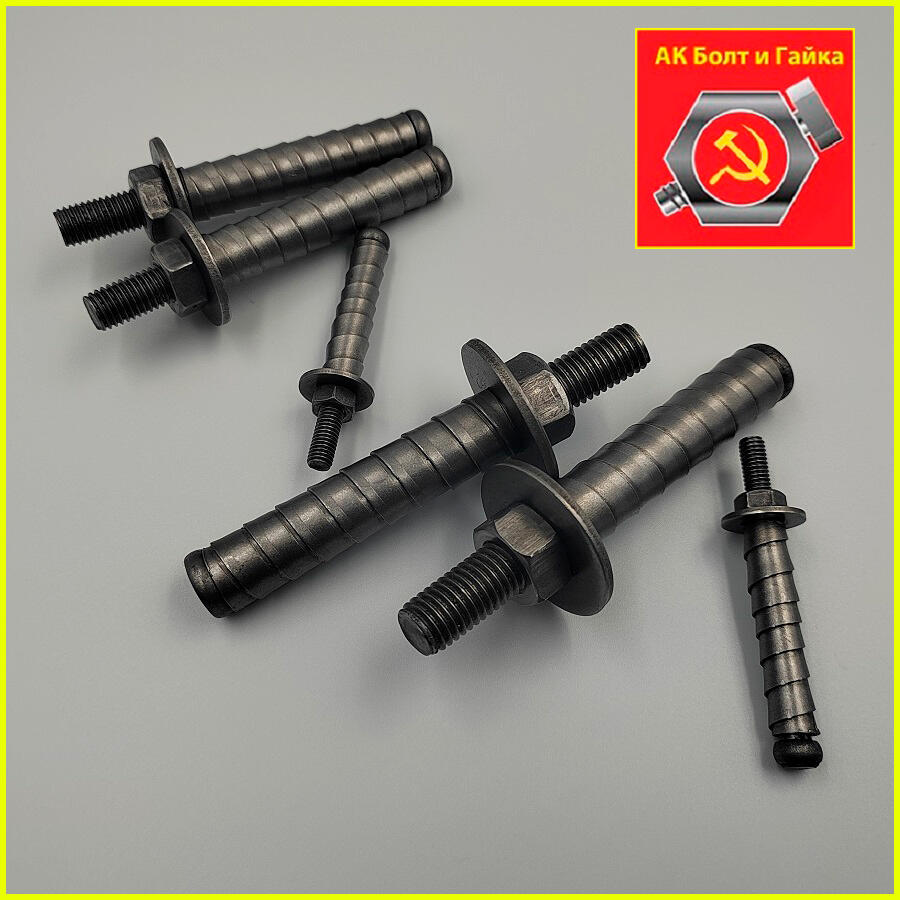

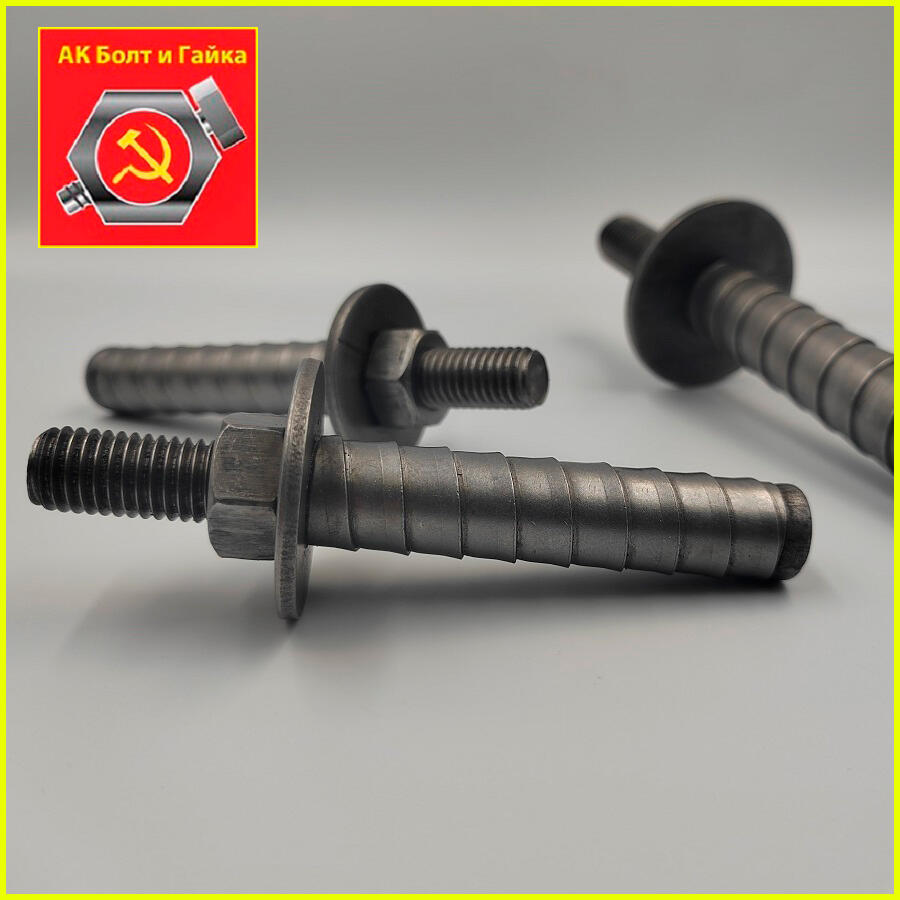

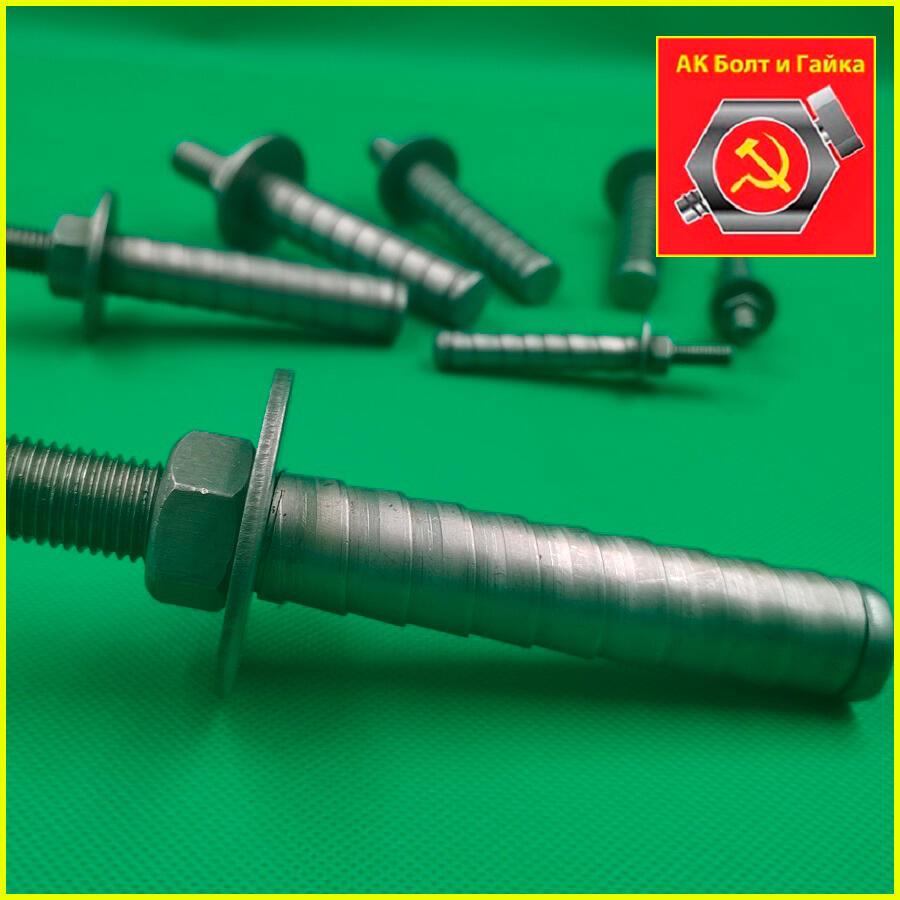

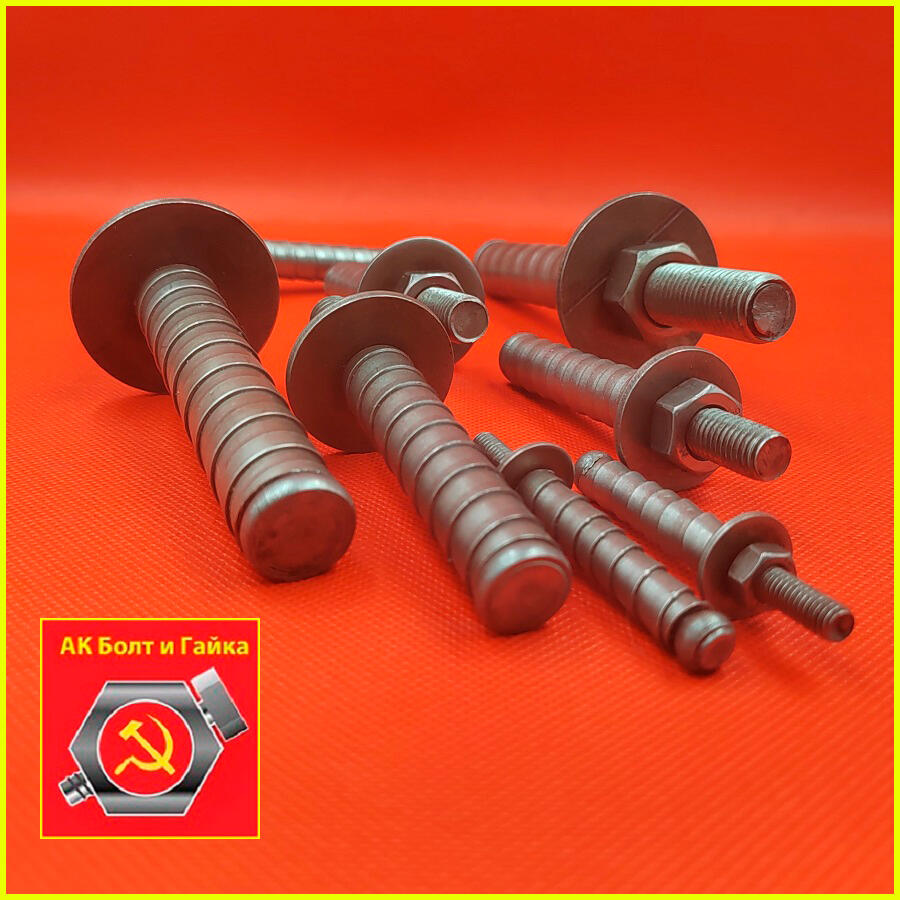

Болт БСР состоит из следующих основных элементов:
Резьбовой стержень (болт) — основа изделия, на которую навинчивается гайка для фиксации прикрепляемой детали.Заклинивающий элемент (ЗЭ) — распорный фиксирующий компонент в виде упругой спиральной ленты из стали, надетой на стержень. При затяжке гайки ЗЭ подтягивается и распирается, надёжно фиксируя болт в материале основания.Шайба — плоская деталь по ГОСТ 6958, распределяющая нагрузку.Гайка — элемент по ГОСТ 6402 для затяжки и фиксации конструкции.
Материалы и защита от коррозии
Для изготовления БСР применяют качественные углеродистые или легированные стали:
сталь 20;сталь 35;09Г2С;40Х.
Для повышения стойкости к коррозии поверхность болтов может покрываться:
оксидной плёнкой;цинковым хроматированием (Ц. хр.);кадмиевым хроматированием (Кд. хр.) — по ГОСТ 9.306;другими антикоррозионными покрытиями — по ГОСТ 9.303 (по согласованию).
Размерный ряд (по ГОСТ 28778‑90)

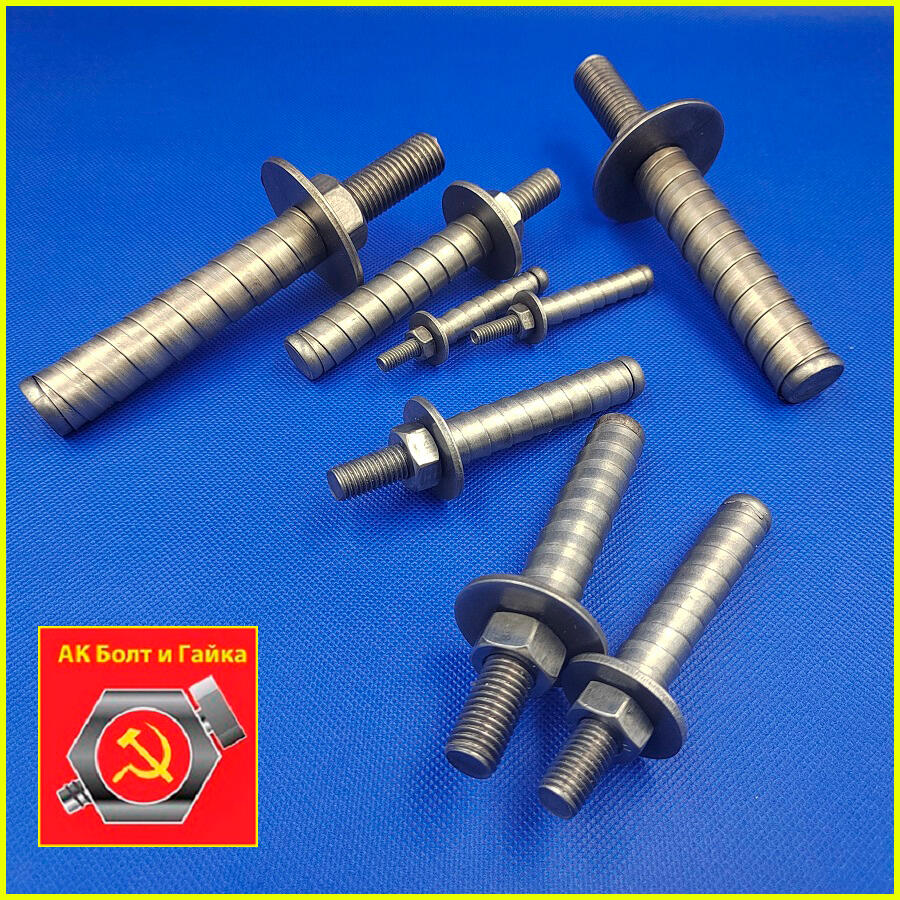

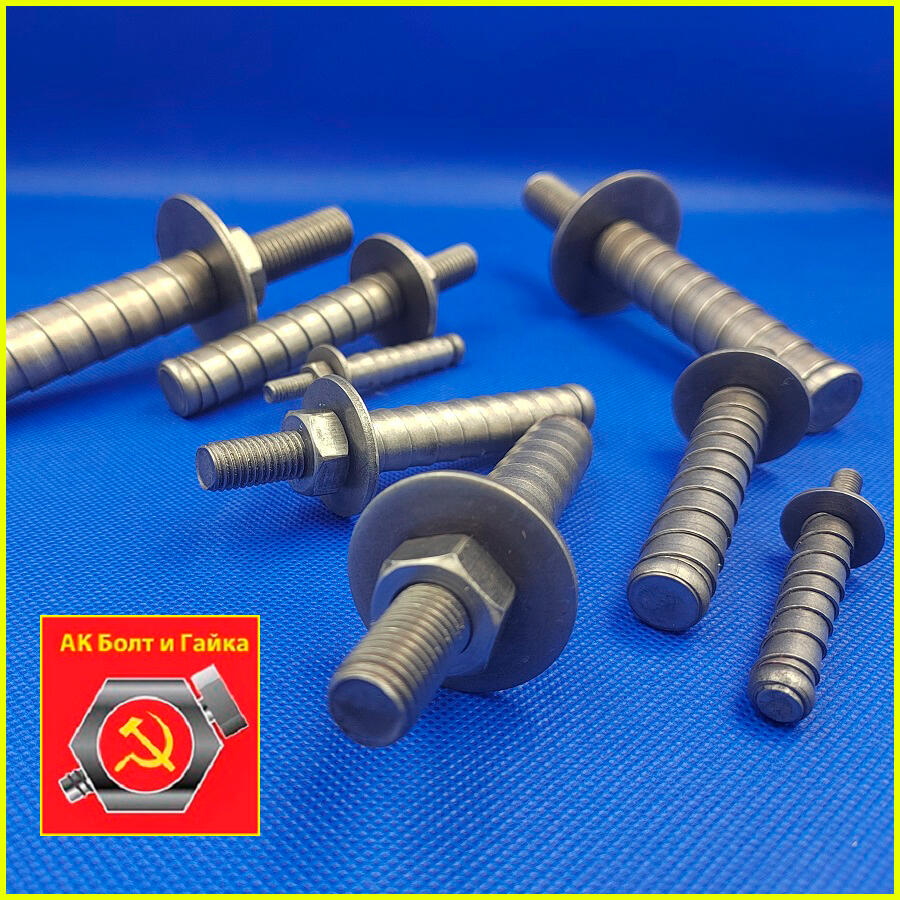

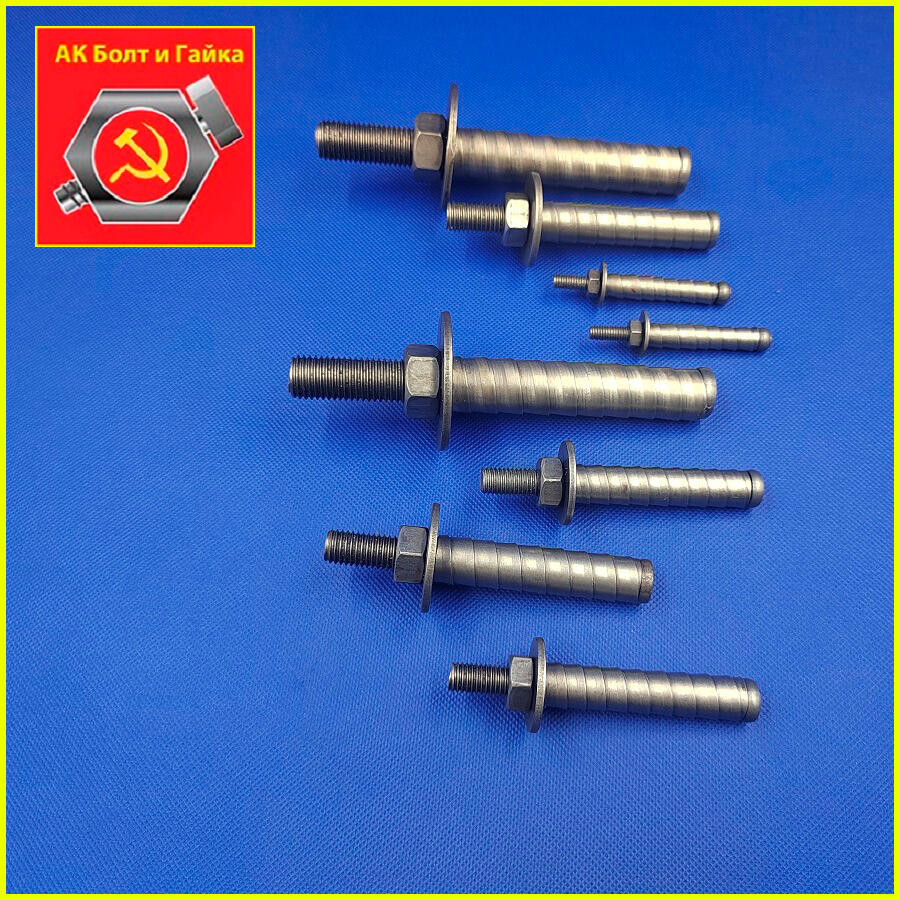

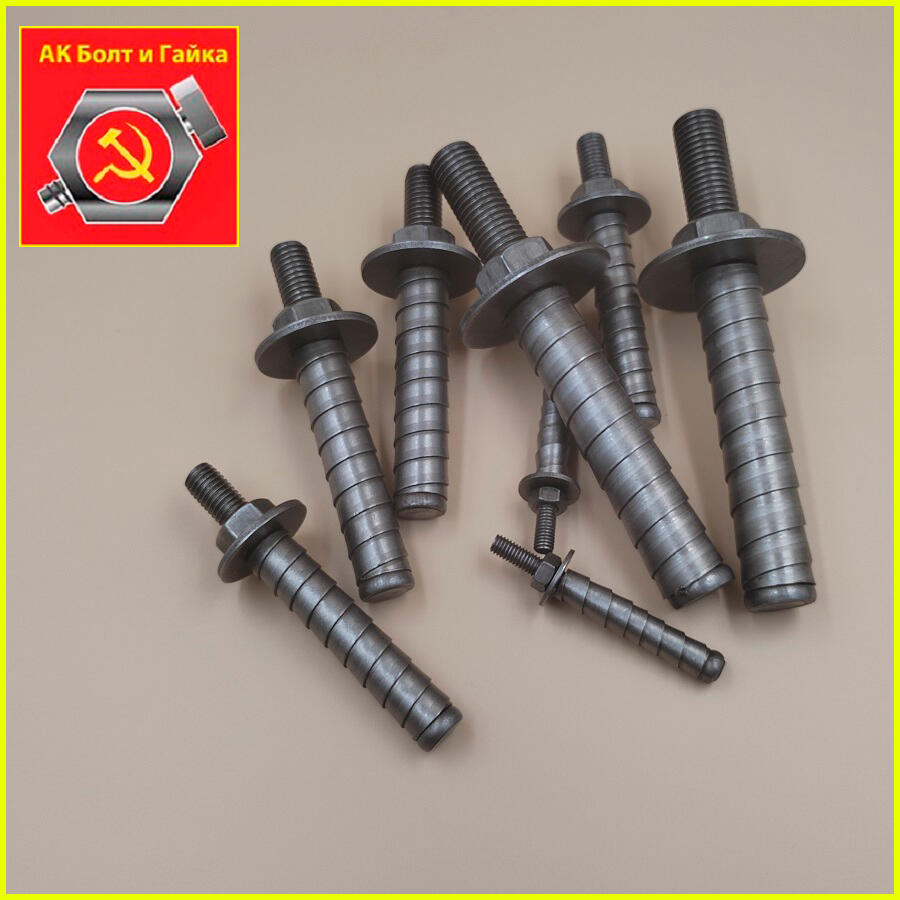

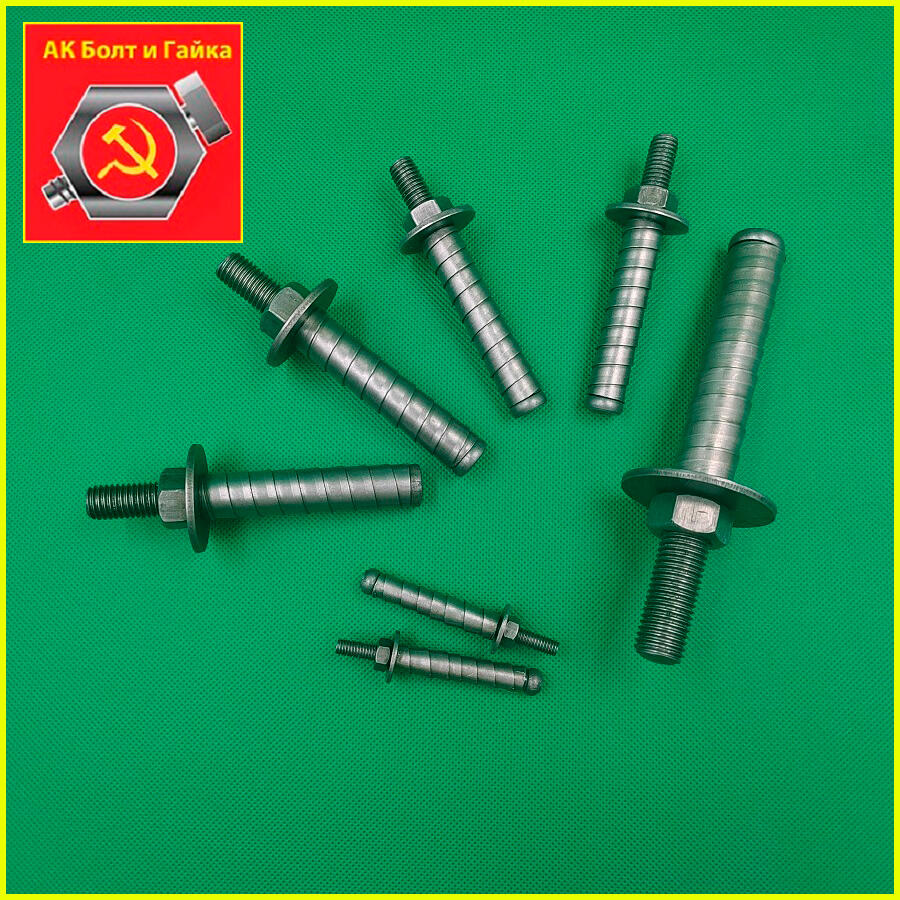

БСР выпускаются в диапазоне размеров от М6×65 до М24×300, где:
первая цифра — диаметр метрической резьбы (М6…М24);вторая цифра — длина болта (65…300 мм).
Принцип работы
В основании (бетон, кирпич) сверлится отверстие глубиной, достаточной для установки анкера, с вылетом для крепления внешних деталей.Диаметр отверстия не должен превышать диаметр заклинивающего элемента более чем на 2 мм.Болт устанавливается так, чтобы широкие витки ЗЭ были обращены к головке болта.При затяжке гайки ЗЭ распирается, обеспечивая жёсткую фиксацию в материале.На свободный резьбовой конец крепятся внешние детали (конструкции, трубопроводы и т. п.).
Для повышения несущей способности гайку рекомендуется затягивать с моментом, на 20 % превышающим номинально рекомендованный.
Требования к основанию
Установка БСР допускается в бетон марки М150 (или аналогичный с прочностью на сжатие не ниже В15).
Преимущества БСР перед аналогами
Упрощённый монтаж — не требуют сварочных работ или сложных шаблонов; устанавливаются после твердения бетона.Высокая несущая способность — выдерживают значительные нагрузки на срез и растяжение.Надёжность соединения — равномерное распределение нагрузки по всей рабочей длине стержня.Возможность демонтажа — при необходимости болт можно извлечь без разрушения основания.Долговечность — использование высокопрочных сталей и антикоррозионных покрытий.Точность установки — контроль усилия затяжки динамометрическим ключом.
Области применения
строительство мостов и эстакад;прокладка тоннелей;обустройство гидротехнических сооружений;монтаж металлоконструкций на вибронагруженных фундаментах;установка кранового и энергетического оборудования;крепление трубопроводов и инженерных систем;фиксация строительных конструкций к бетонным и кирпичным основаниям.
Условное обозначение
Пример: БСР 8×85 У3 ГОСТ 28778‑90, где:
БСР — болт самоанкерующийся распорный;8 — диаметр резьбы (М8);85 — длина болта (85 мм);У3 — климатическое исполнение (по ГОСТ 15150);ГОСТ 28778‑90 — нормативный документ.
Цена: 600 руб.кг. руб.
