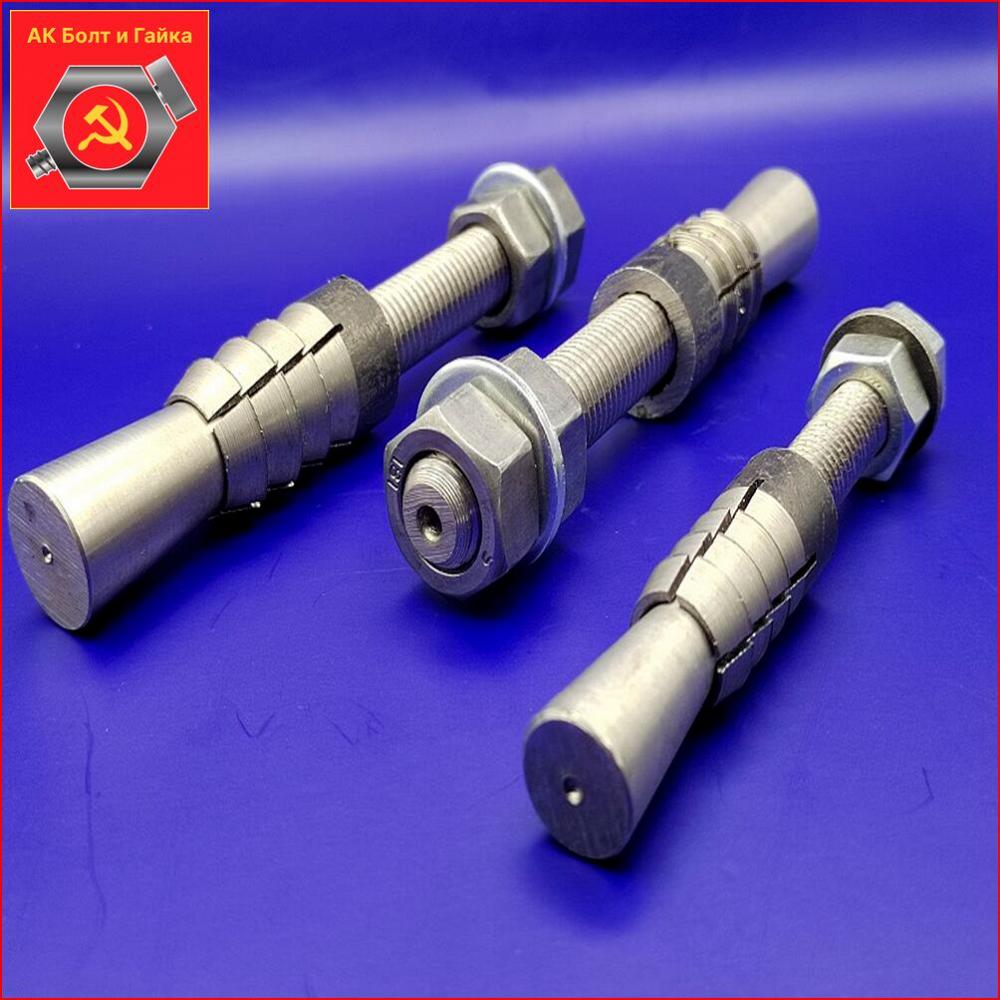

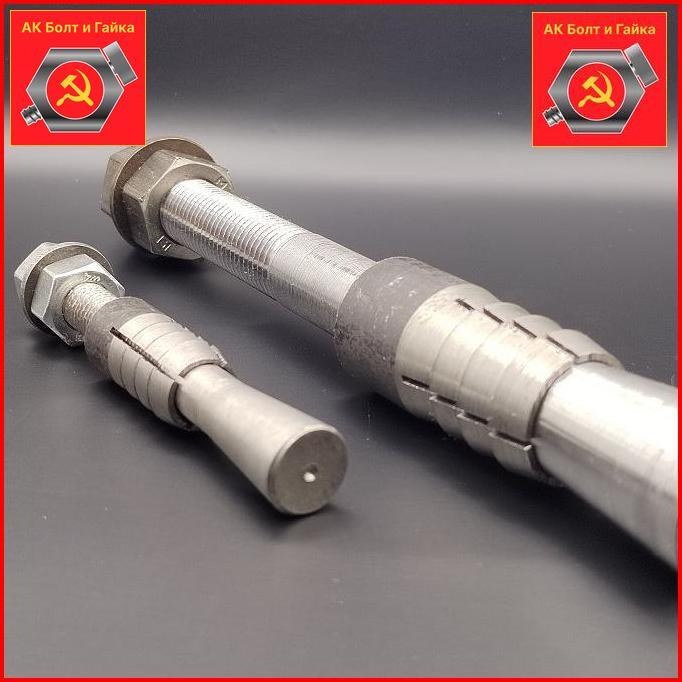

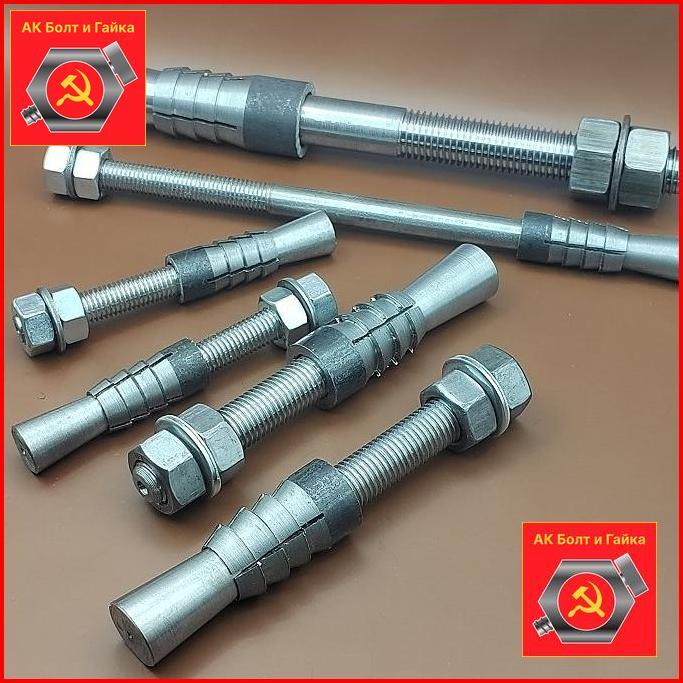

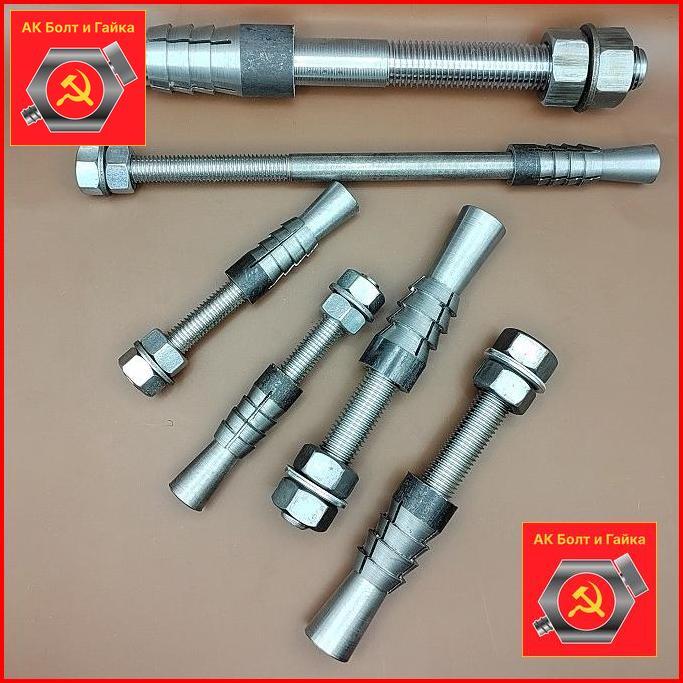

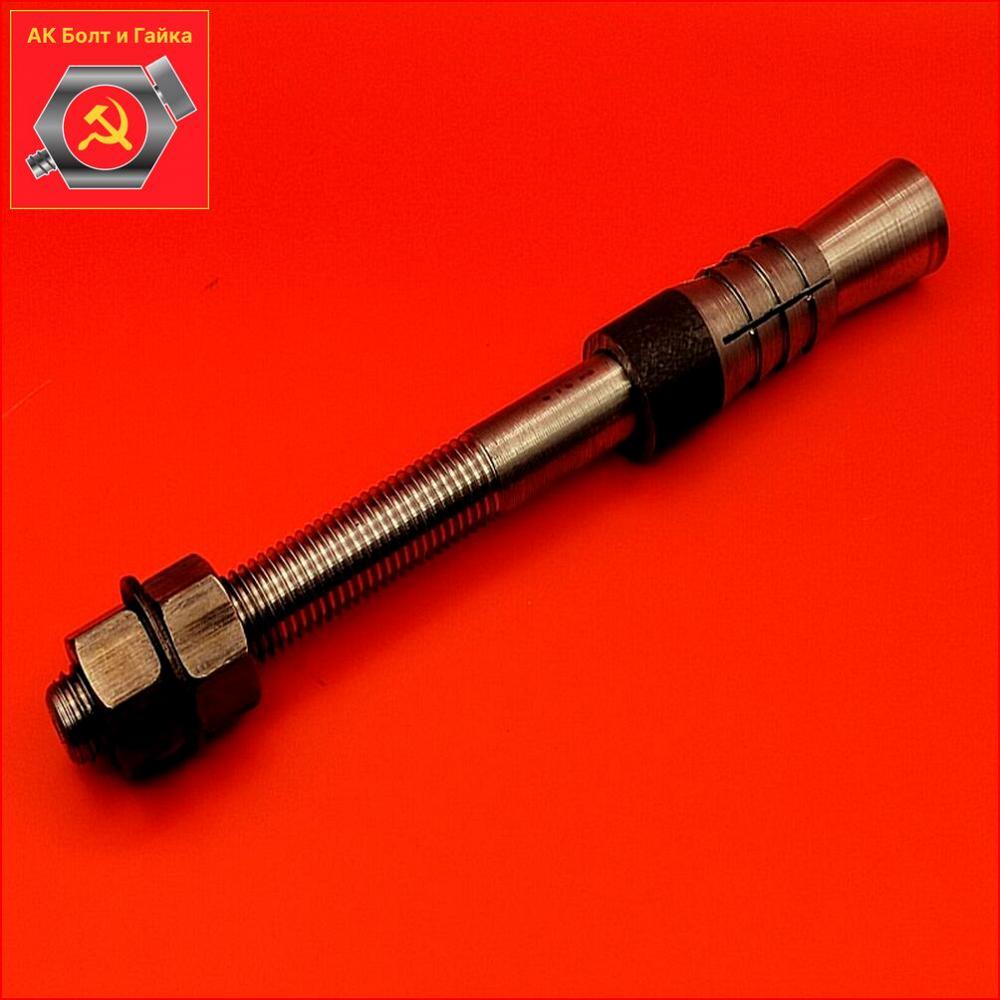

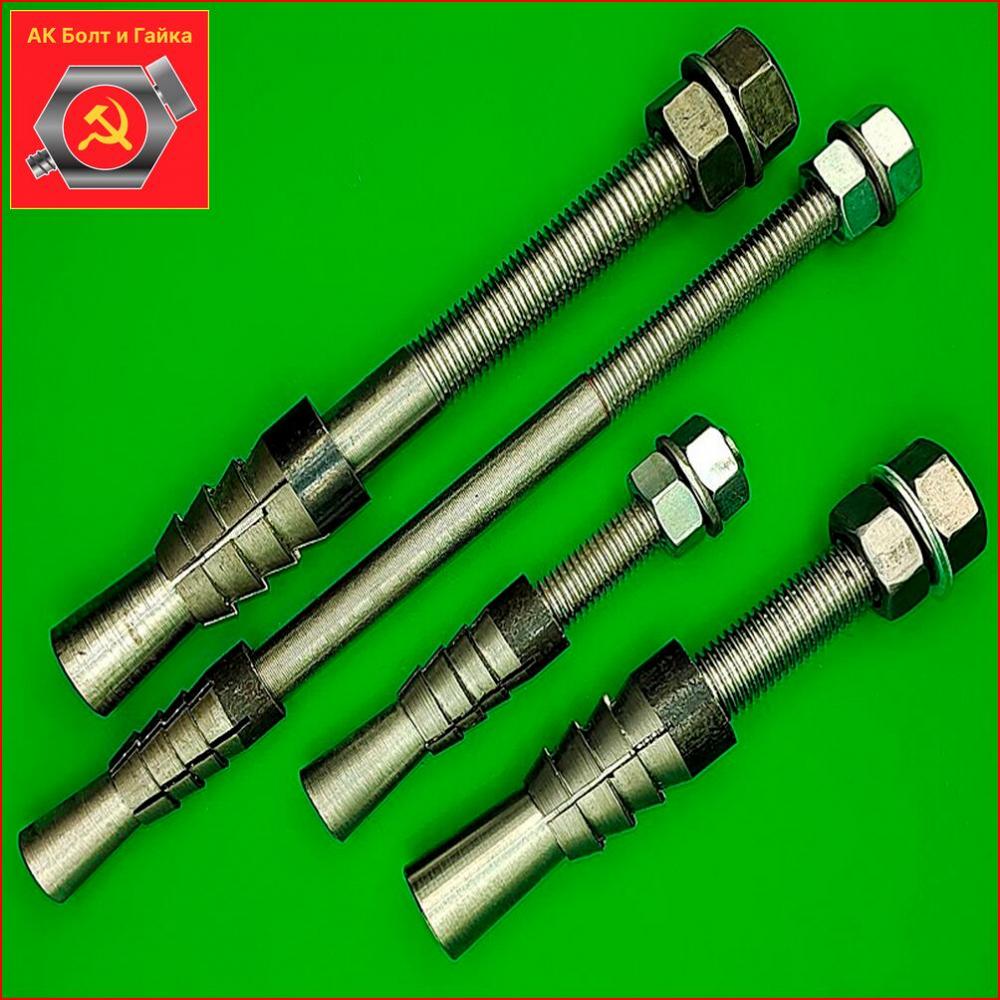

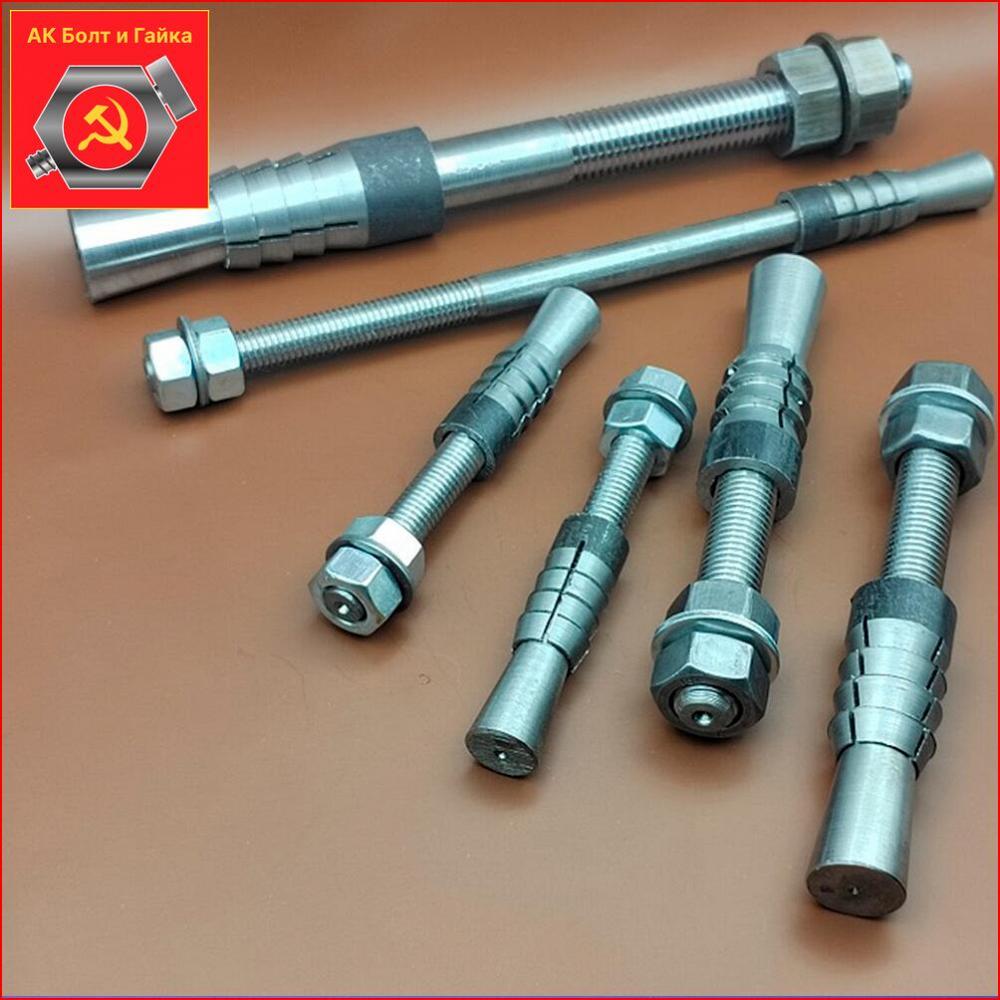

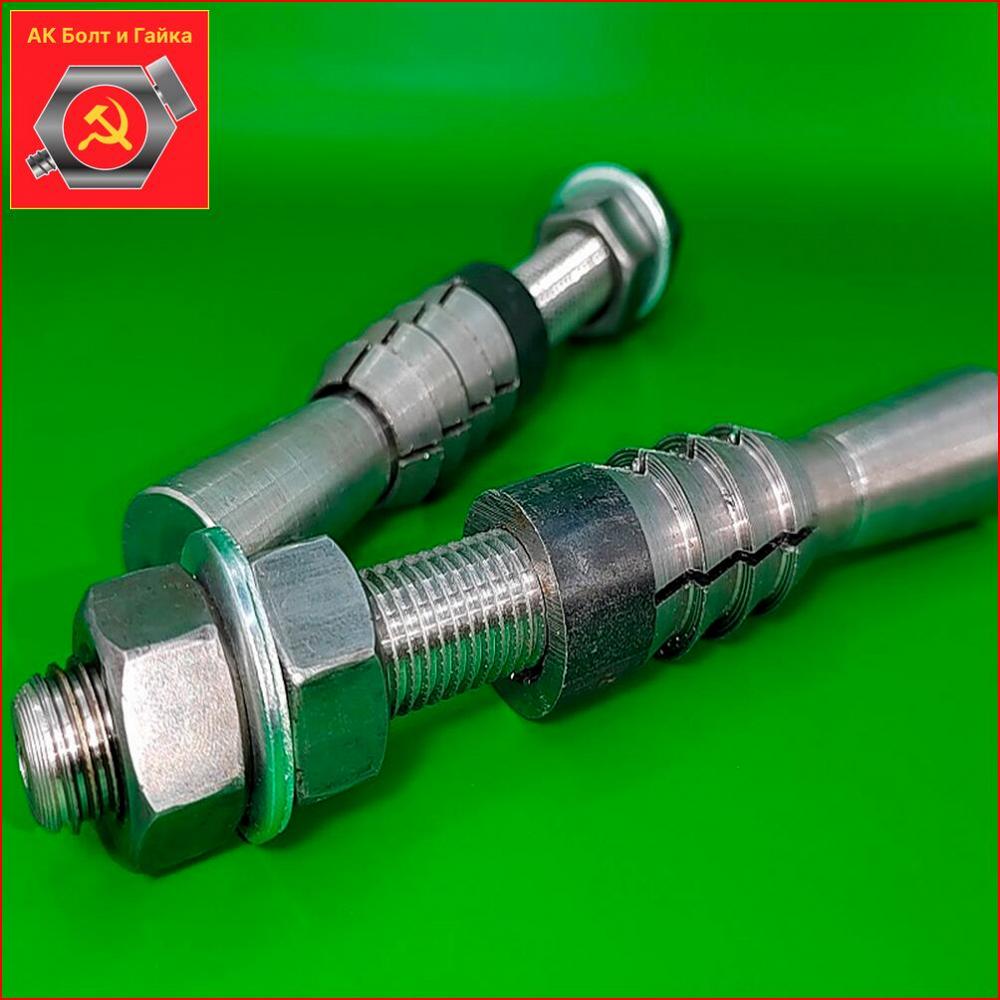

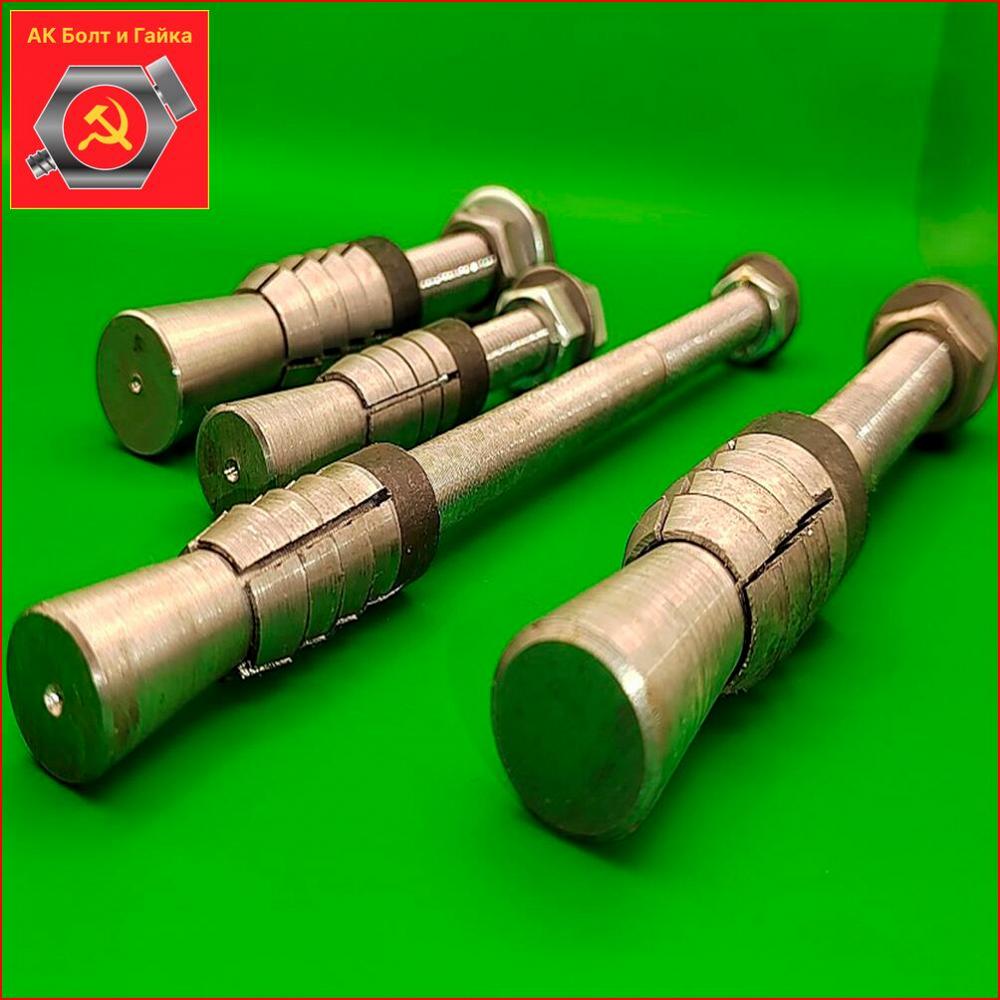

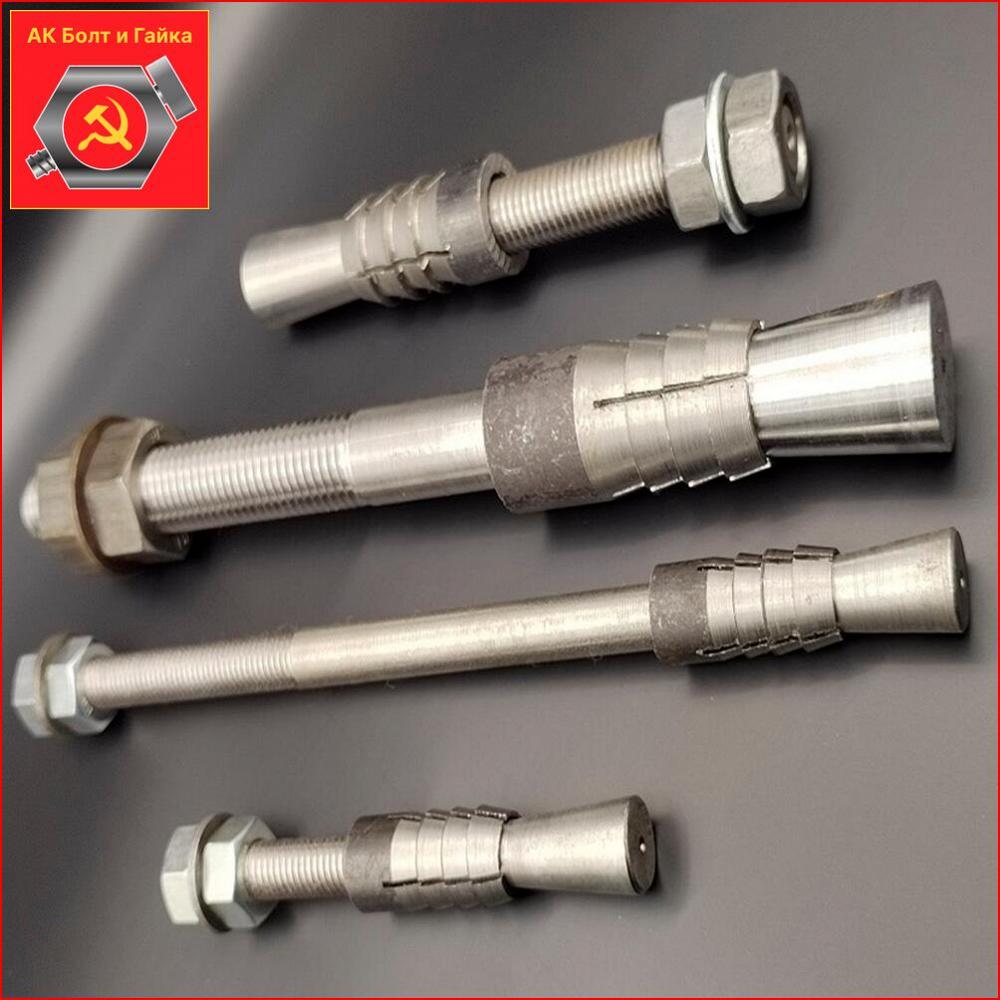

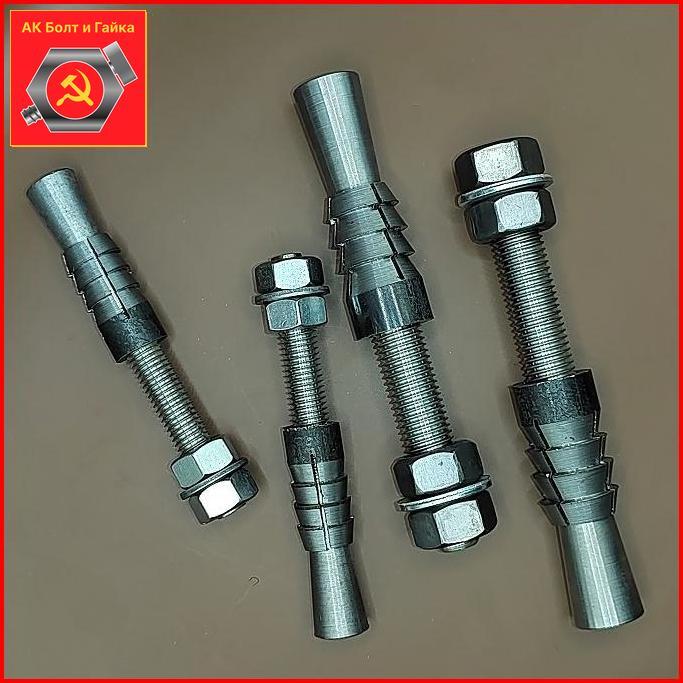

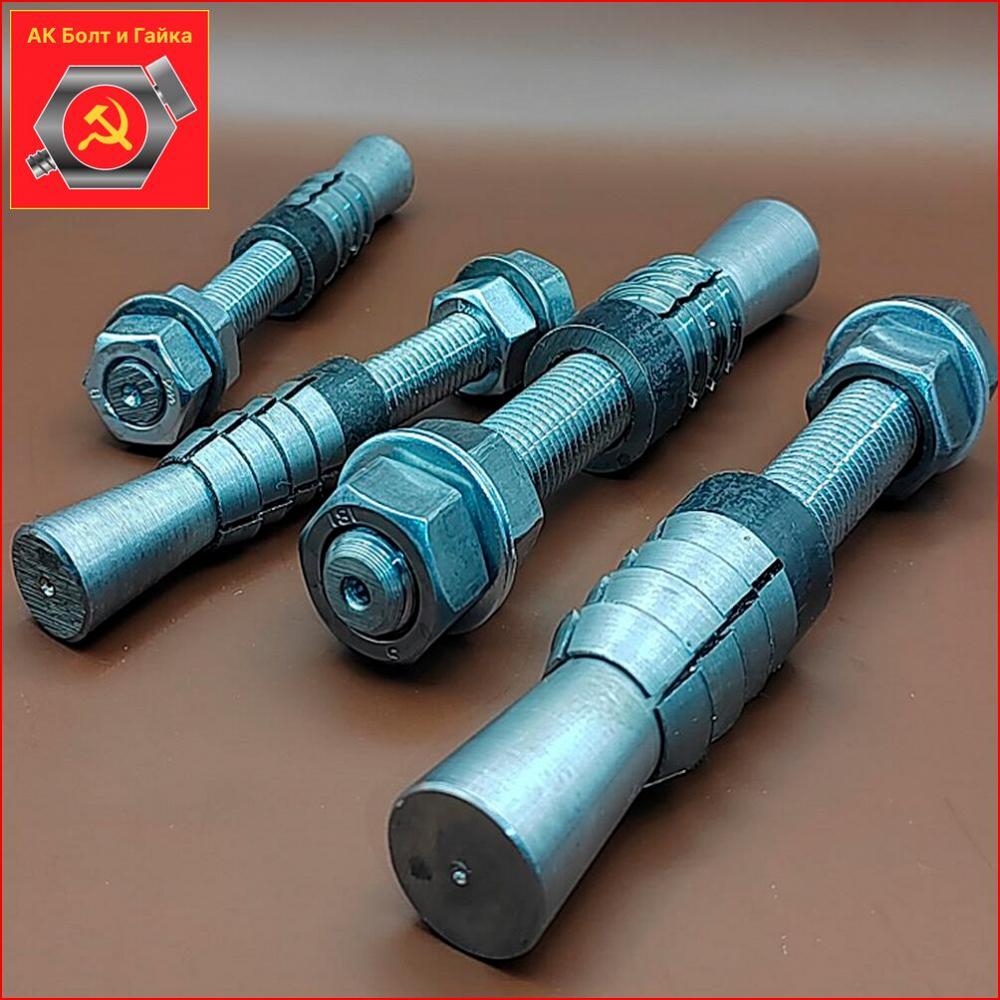

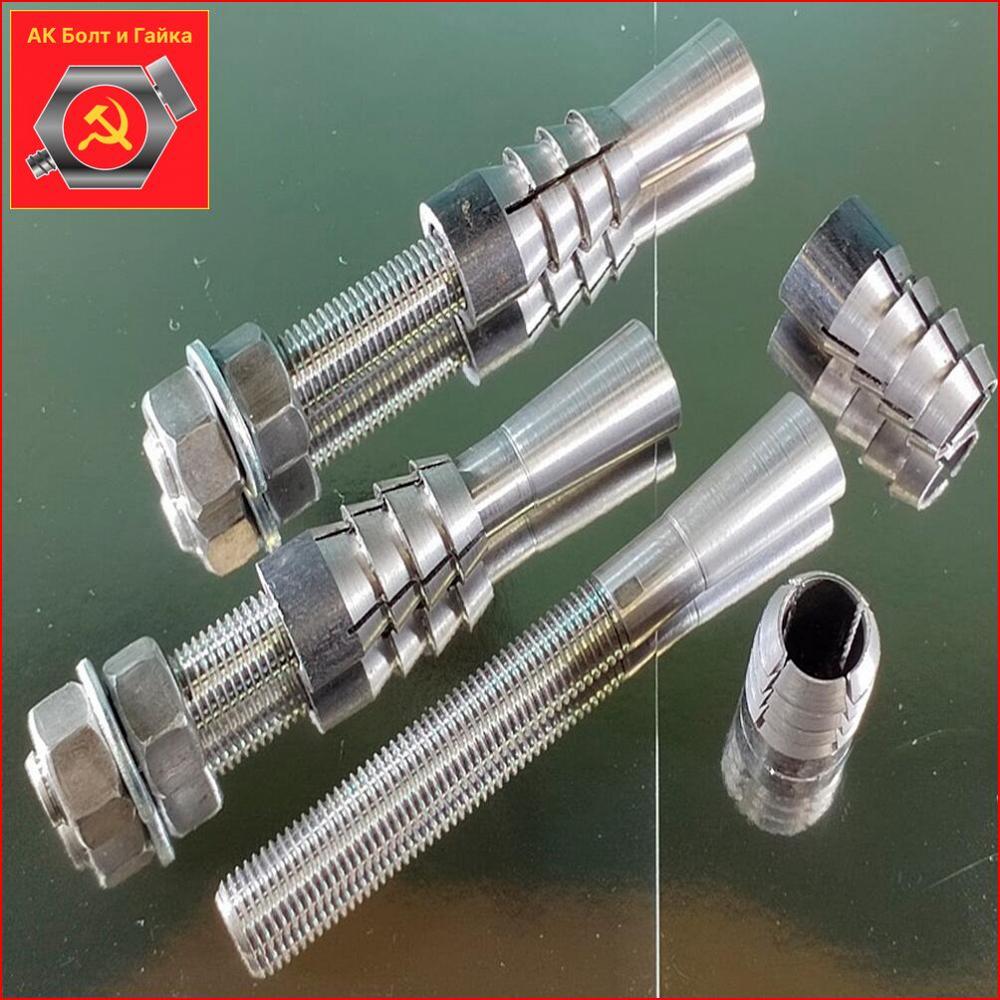

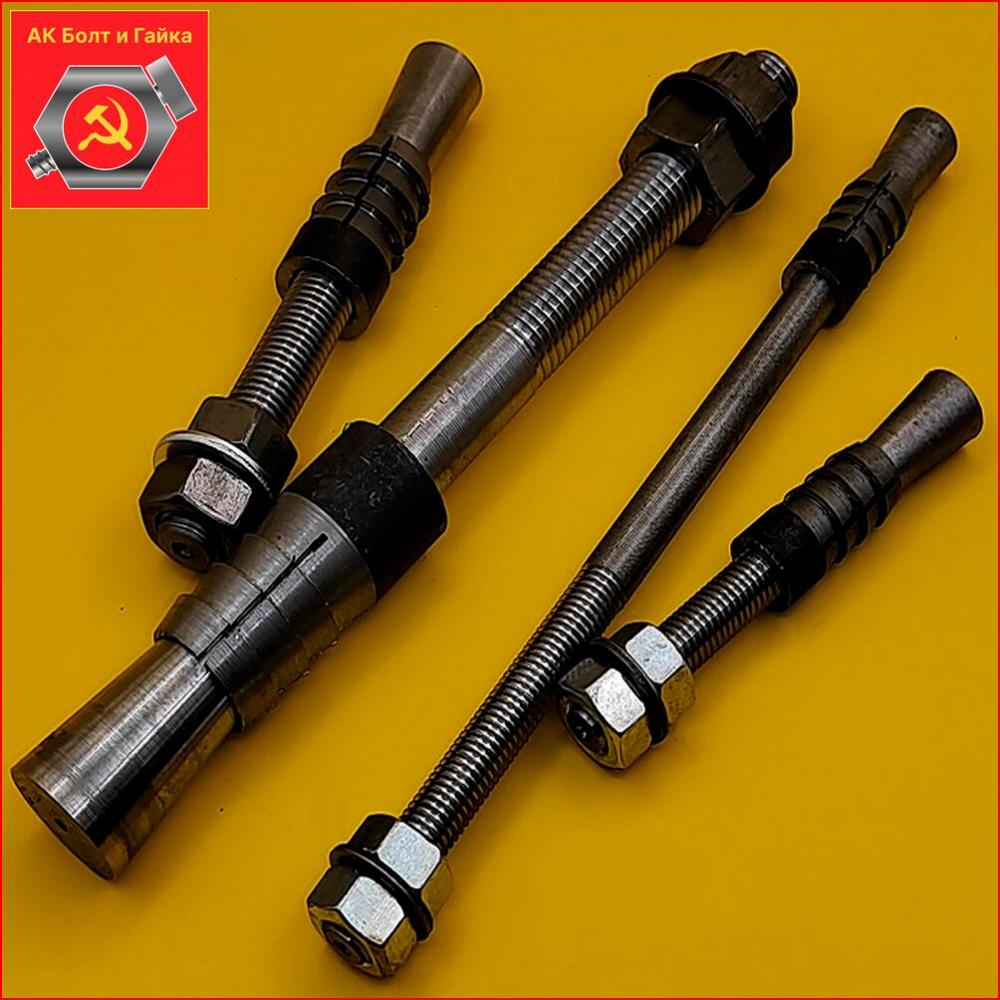

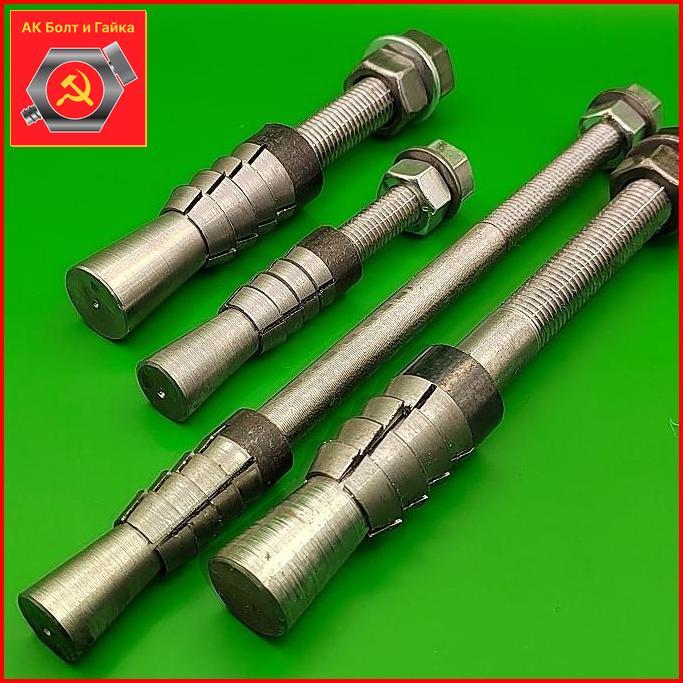

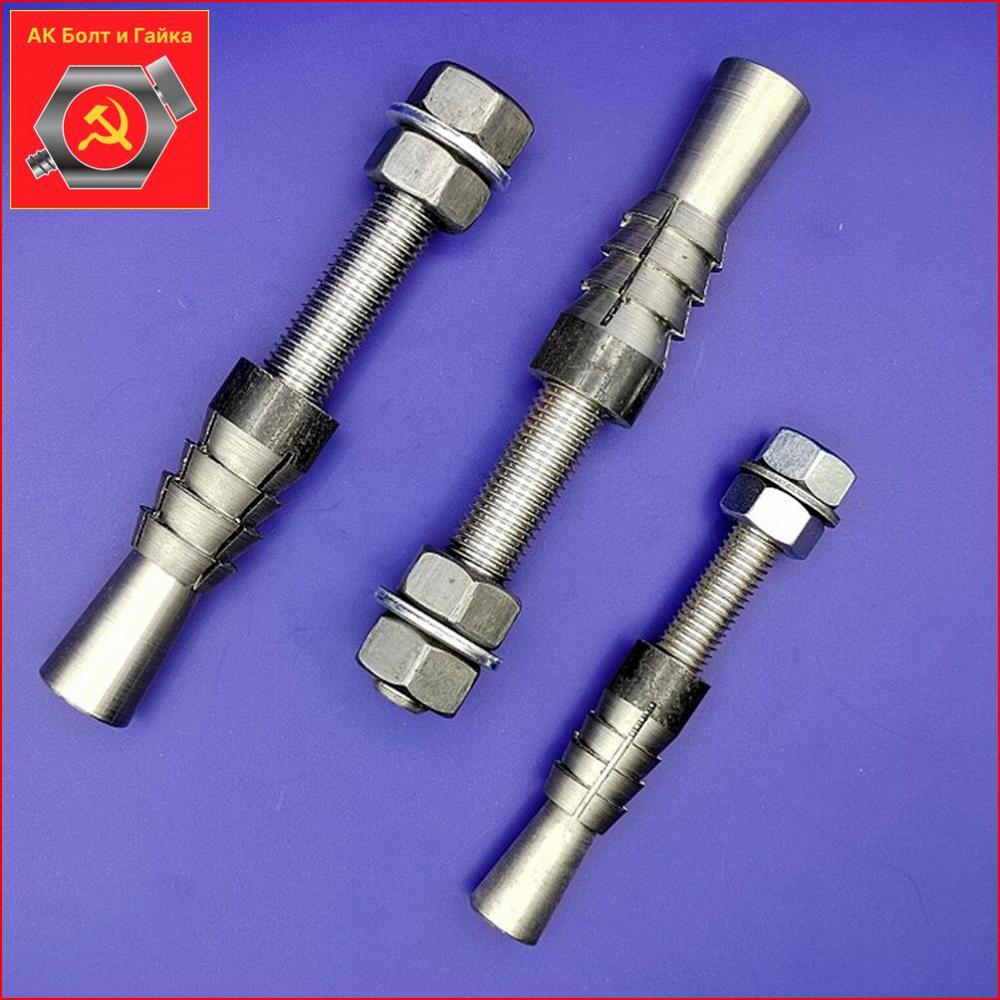

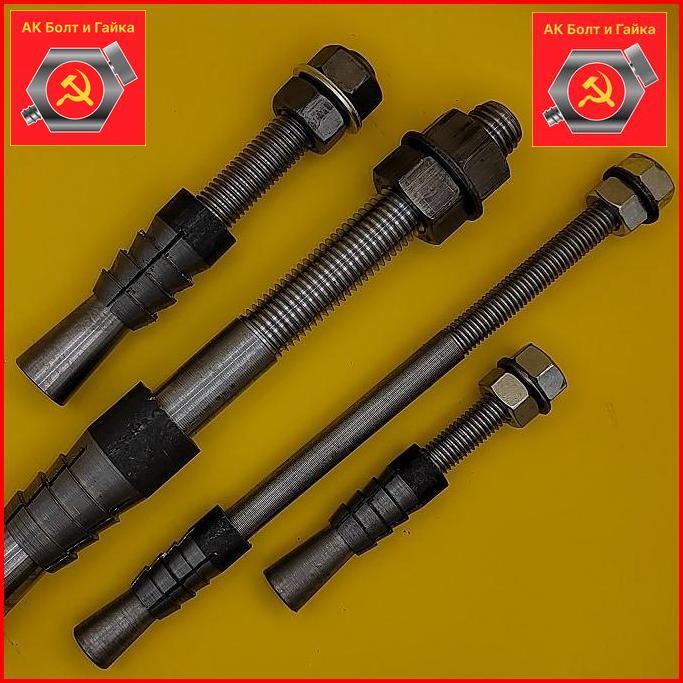

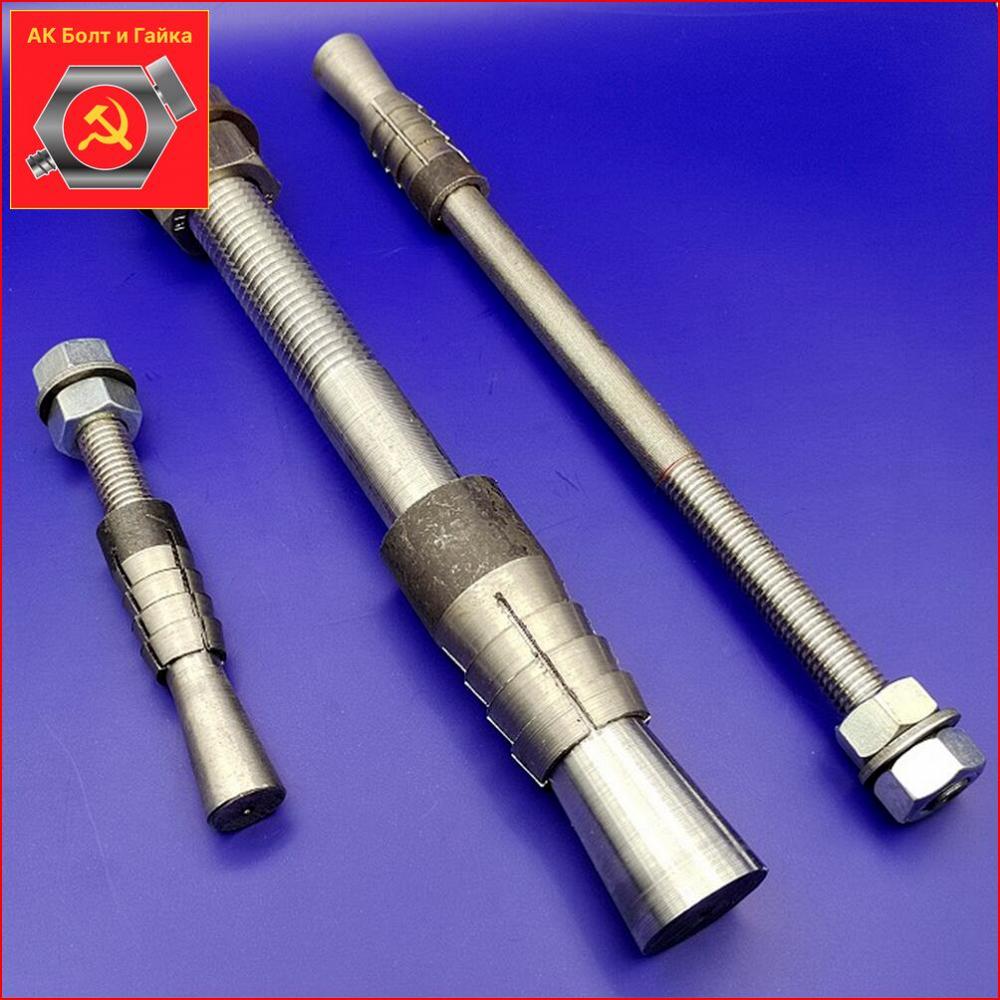

Фундаментный болт с коническим концом (тип 6 по ГОСТ 24379.1‑2012) — анкерный элемент для надёжного крепления строительных конструкций и оборудования к бетонным, железобетонным, каменным или кирпичным основаниям.
Конструкция

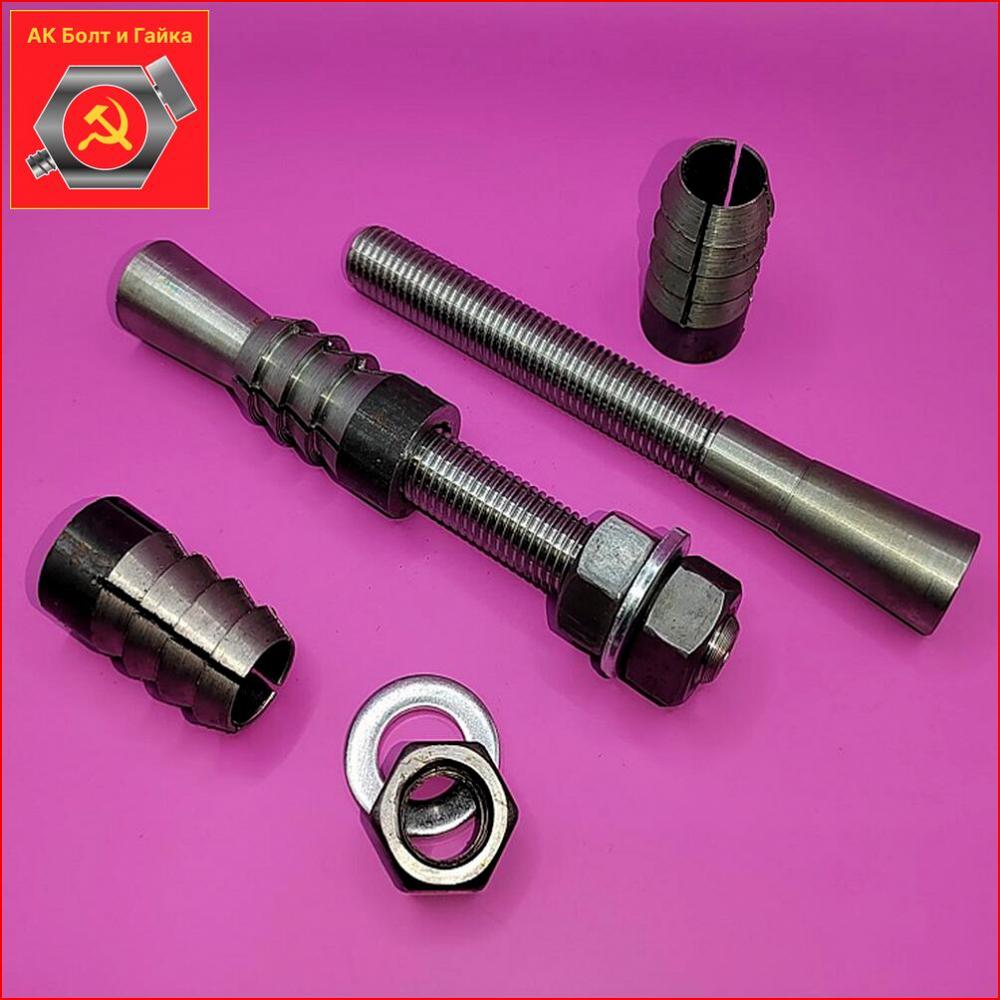

Болт состоит из следующих элементов:
стальной стержень с метрической резьбовой накаткой;гайка (по ГОСТ 5915) — 2 шт.;шайба — 1 шт.;разжимная цанга (втулка) — 1 шт.
Принцип работы: при затяжке гайки коническое окончание шпильки разжимает цангу внутри просверленного отверстия, обеспечивая прочную фиксацию болта в основании. Такие болты называют самоанкерирующимися.
Основные параметры (по ГОСТ 24379.1‑2012)
Номинальный диаметр резьбы: от 12 до 48 мм.Длина болта: варьируется в зависимости от типоразмера (например, доступны варианты от 150 до 1400 мм).Материал: конструкционная сталь (возможны исполнения из сталей марок Ст3сп, 45, 40Х, 09Г2С и др.).Покрытие: по требованию — без покрытия, оцинкованное, грунтованное и др.
Область применения
Болты типа 6 используют для:
крепления строительно‑конструктивных элементов;фиксации технологического оборудования строительного и промышленного назначения;монтажа станков и механизмов.
Преимущества:
подходят для оснований из бетона, железобетона, камня, кирпича;выдерживают статические и периодические нагрузки;позволяют точно позиционировать конструкции;допускают повторное использование (например, при перестановке оборудования).
Примеры типоразмеров
В продаже встречаются, например:
М12 × 150 мм;М16 × 150 мм;М16 × 250 мм;М16 × 400 мм;М24 × 250 мм;М36 × 1000 мм и др.
Монтаж
В готовом фундаменте просверливают отверстие нужного диаметра.Вставляют болт так, чтобы коническая часть с цангой оказалась в отверстии.Затягивают гайку: при этом шпилька тянет цангу вверх, разжимая её в стенках отверстия.После затяжки устанавливают шайбу и вторую гайку для фиксации прикрепляемой конструкции.Примечание. Точные размеры, массы и допустимые нагрузки для конкретных исполнений (6.1, 6.2, 6.3) следует уточнять по ГОСТ 24379.1‑2012 или у производителя.
Цена: 800 руб.кг. руб.
