Болты фундаментные тип 5 ГОСТ 24379.1-2012

Фундаментный болт типа 5 по ГОСТ 24379.1–2012 — это прямой анкерный болт, предназначенный для крепления строительных конструкций и оборудования к фундаменту. Он устанавливается в предварительно просверленные скважины готовых фундаментов и фиксируется с помощью эпоксидного или силоксанового клеев, цементно-песчаной смеси либо электродуговой сварки к железобетонному каркасу.

Основные характеристики

Номинальный диаметр резьбы. От 12 до 48 мм. Длина резьбы. От 80 до 150 мм. Длина болта. От 150 до 1400 мм. Материал. Конструкционная углеродистая или легированная сталь, нержавеющая сталь. Возможные марки: Ст3сп, 45, 40Х, 09Г2С, 10Х17Н13М2, 08Х18Н10. Покрытие. Без покрытия, горячее оцинкование, термодиффузионное оцинкование, грунтовка, окраска цинкосодержащими красками, воронение.

Конструкция

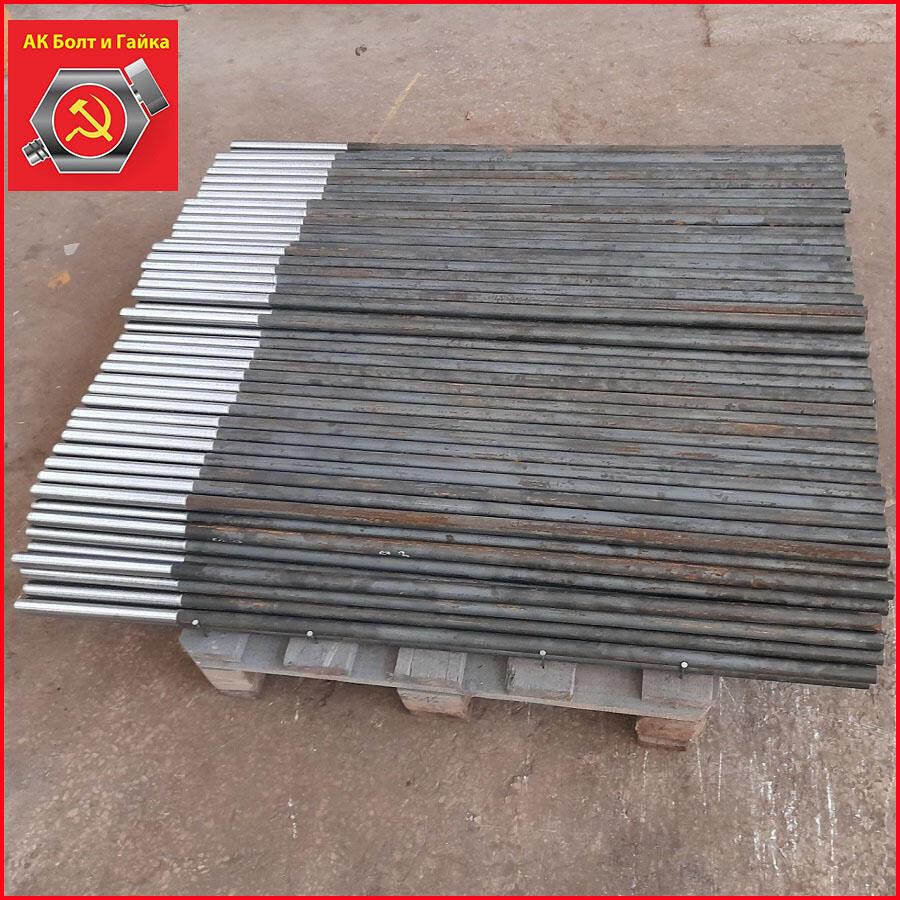

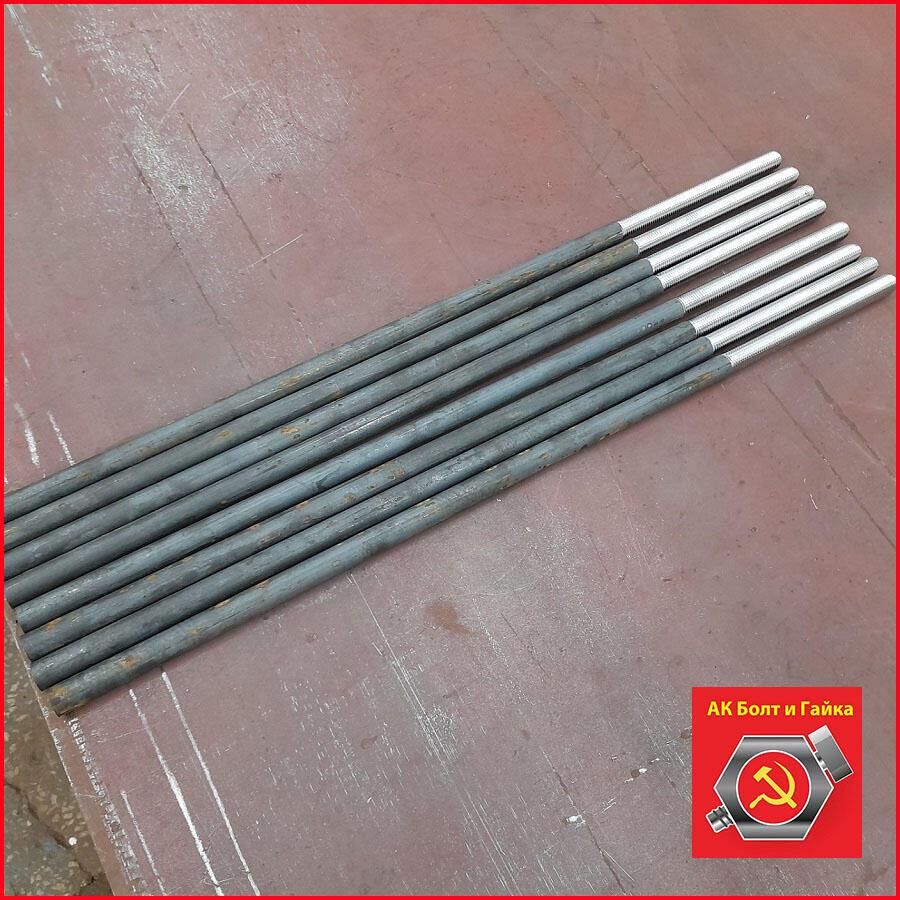

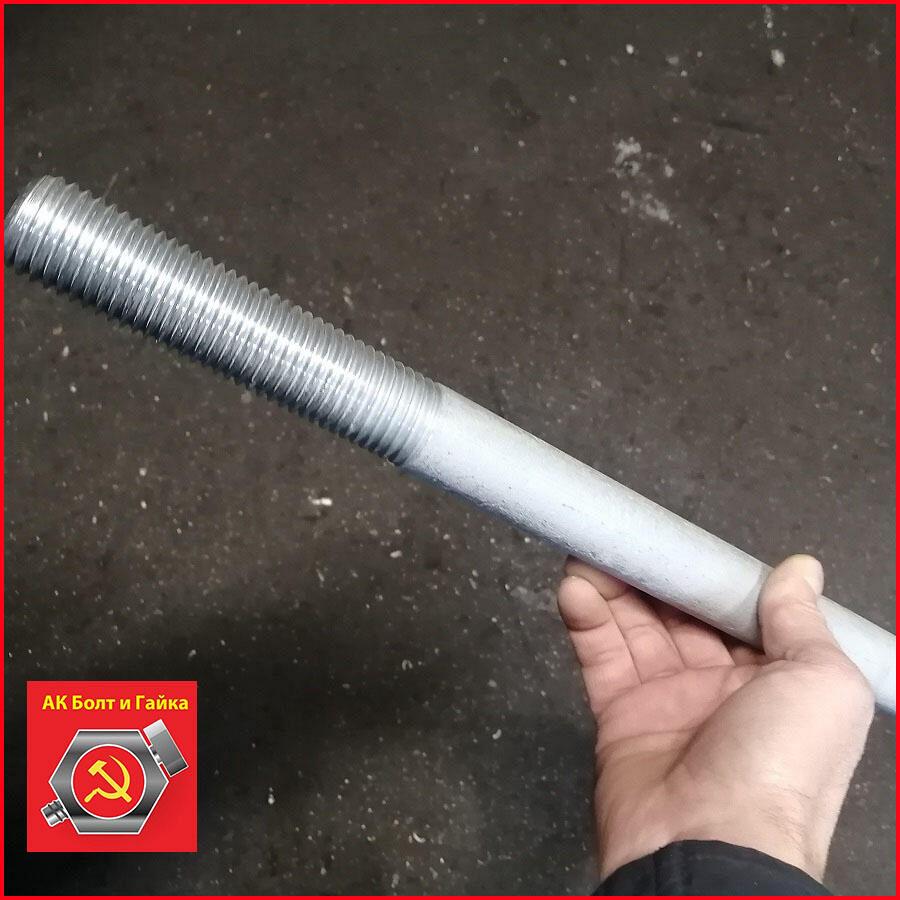

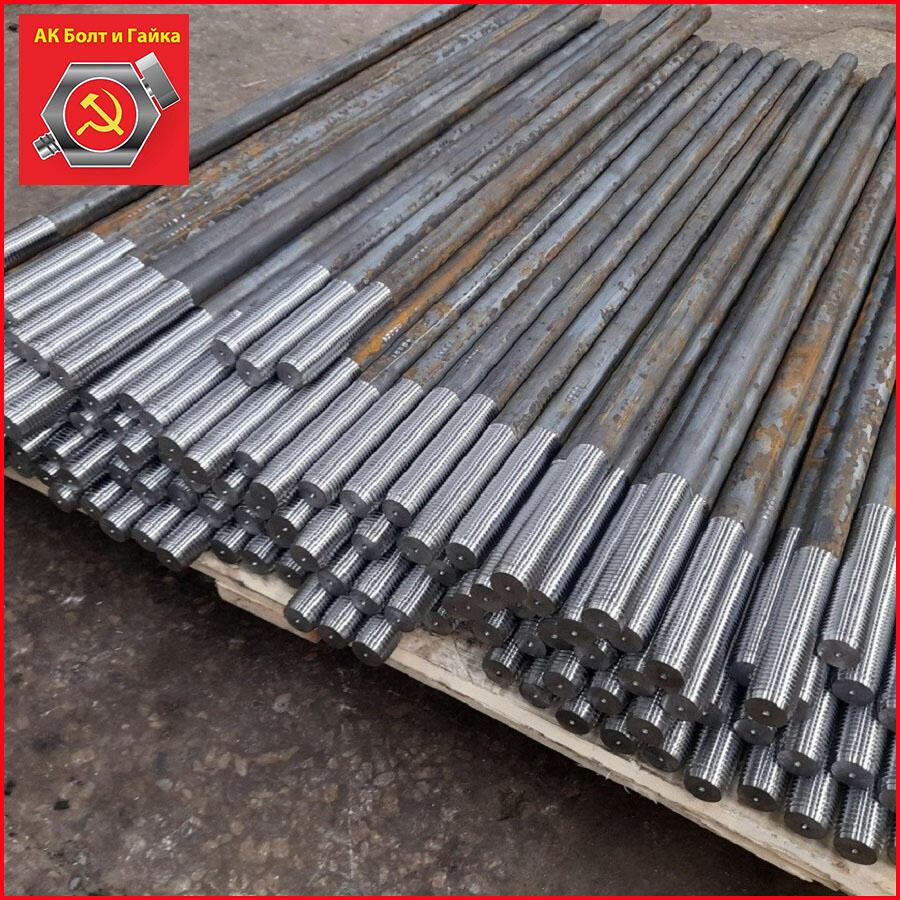

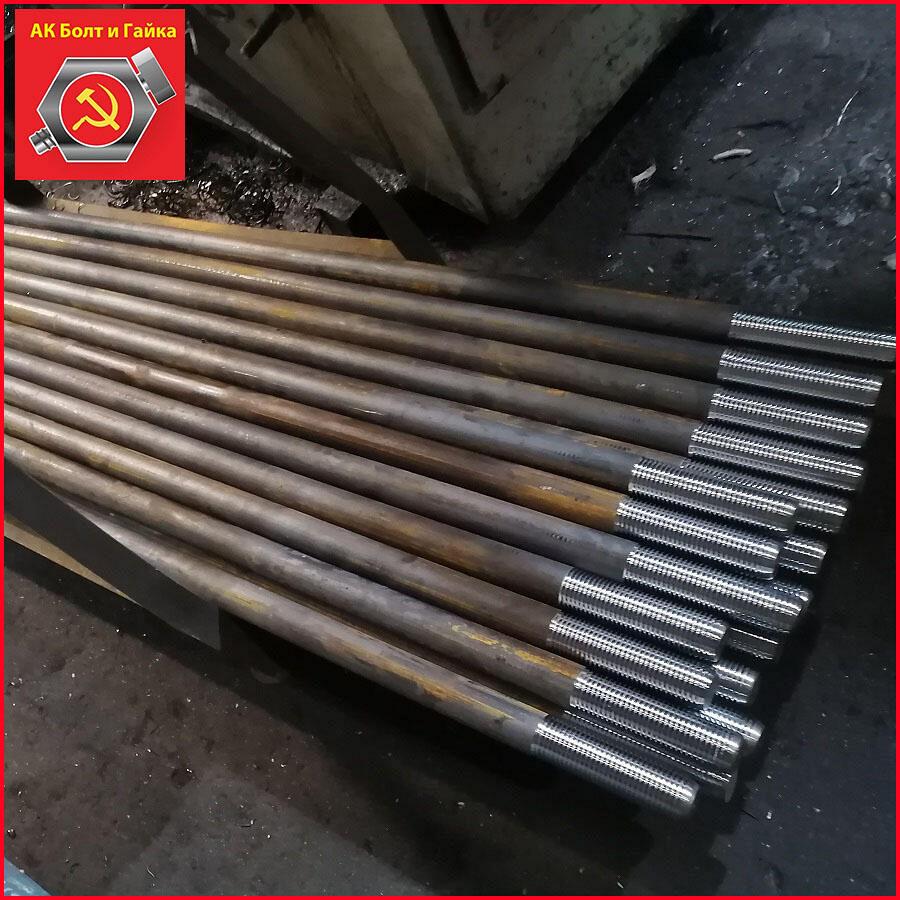

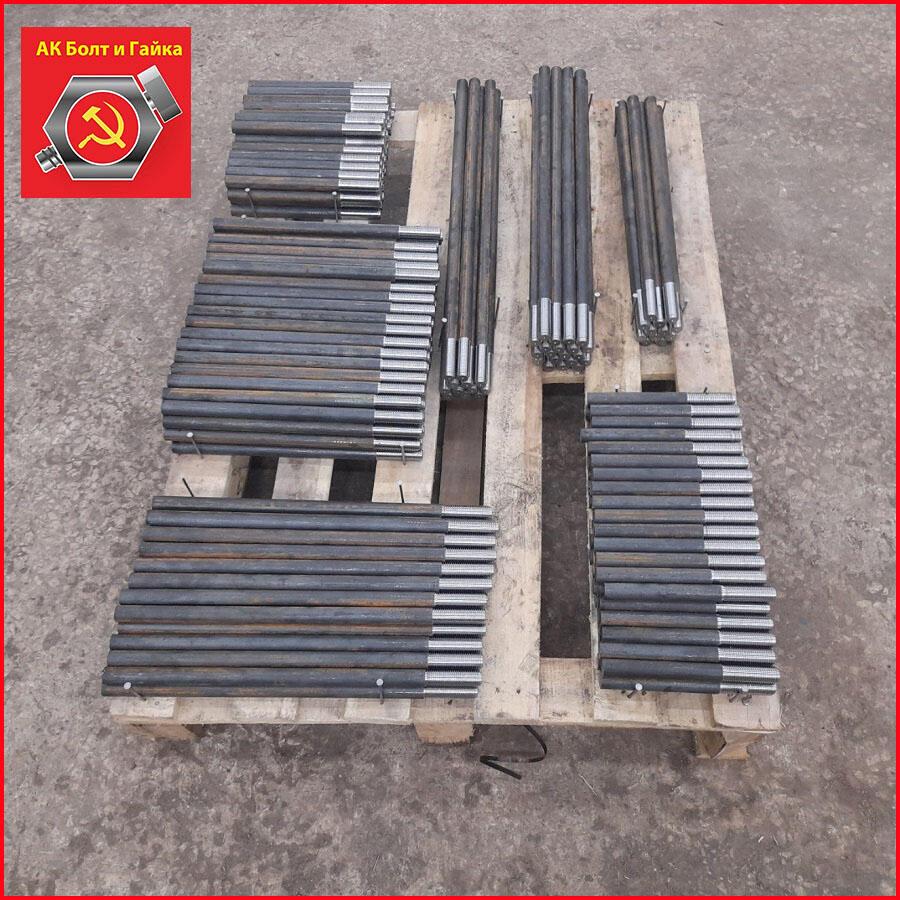

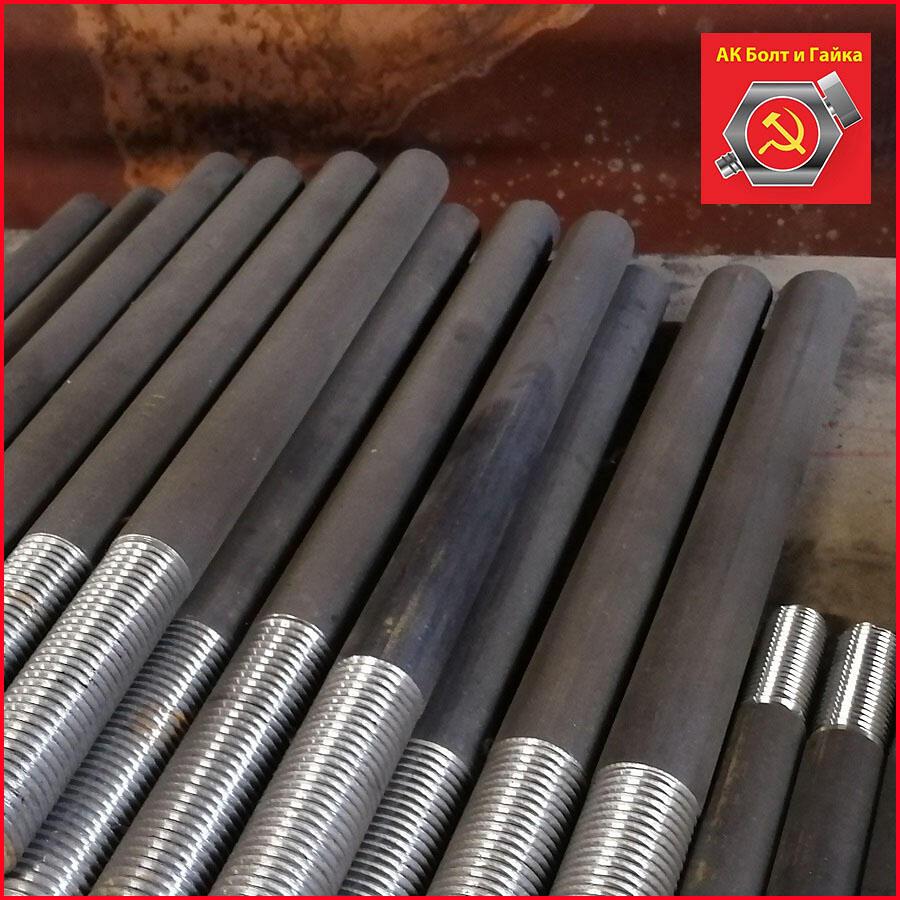

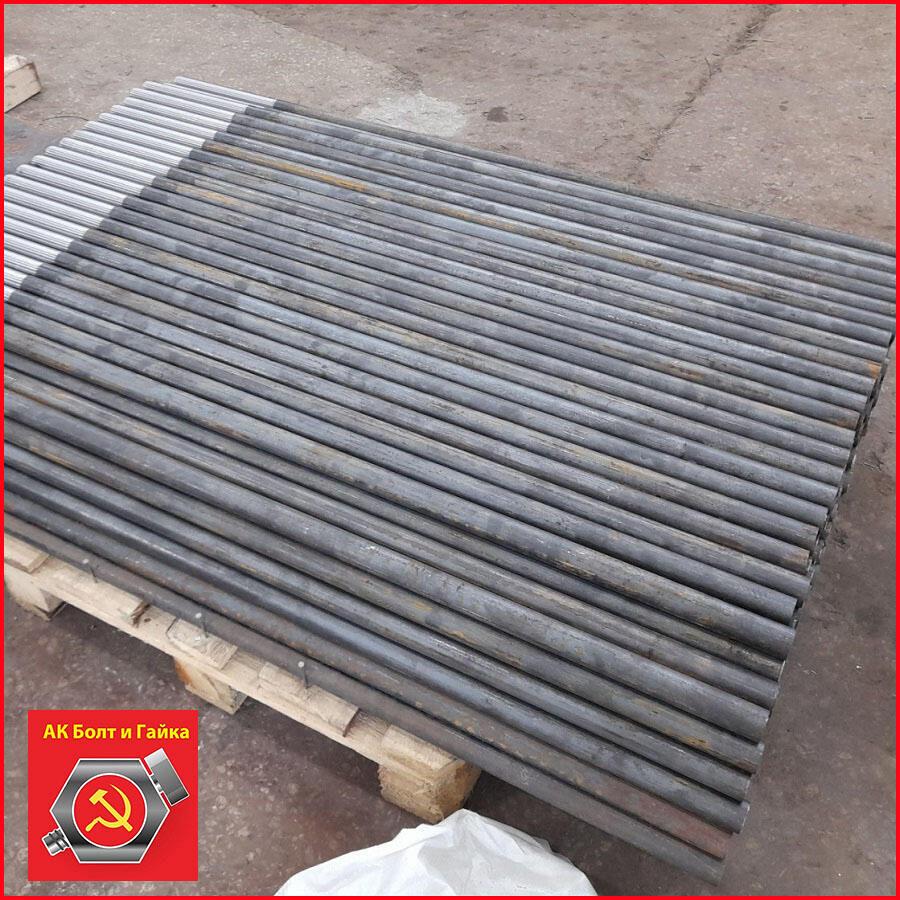

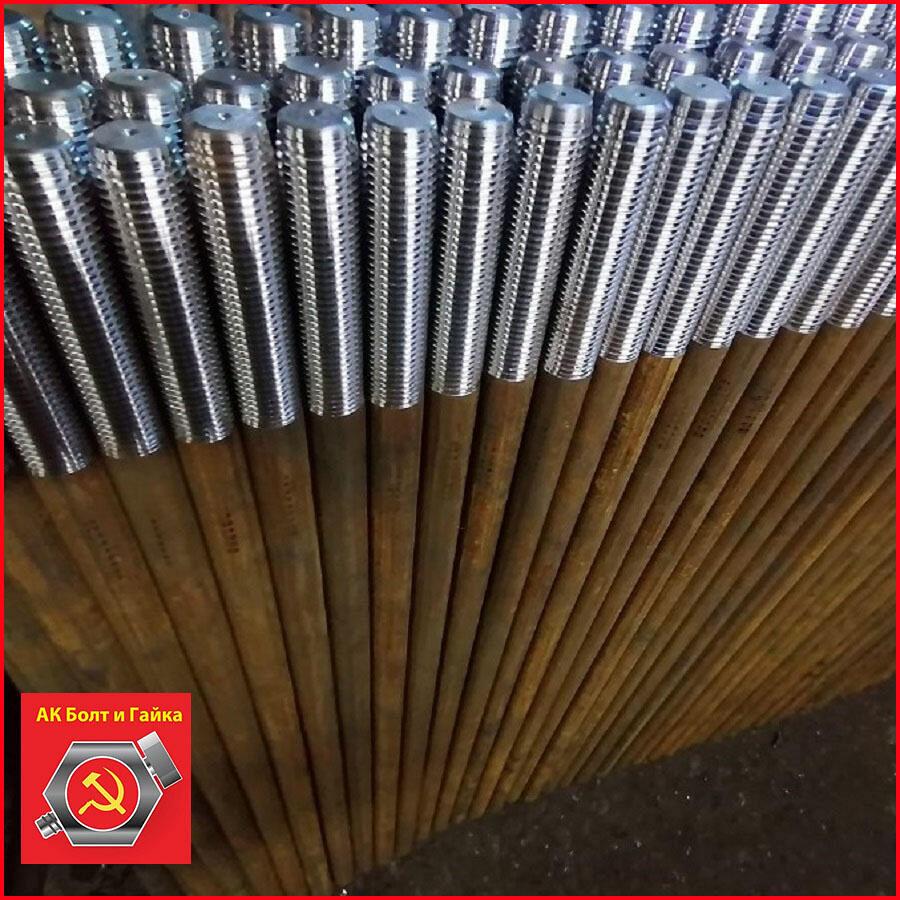

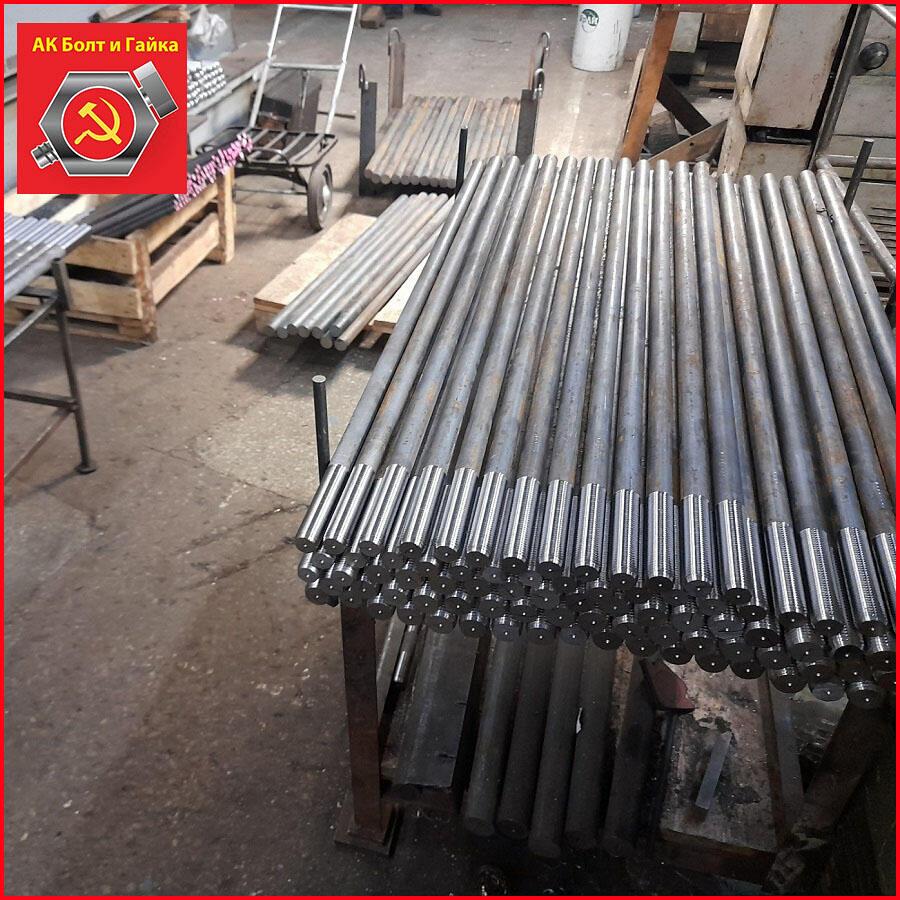

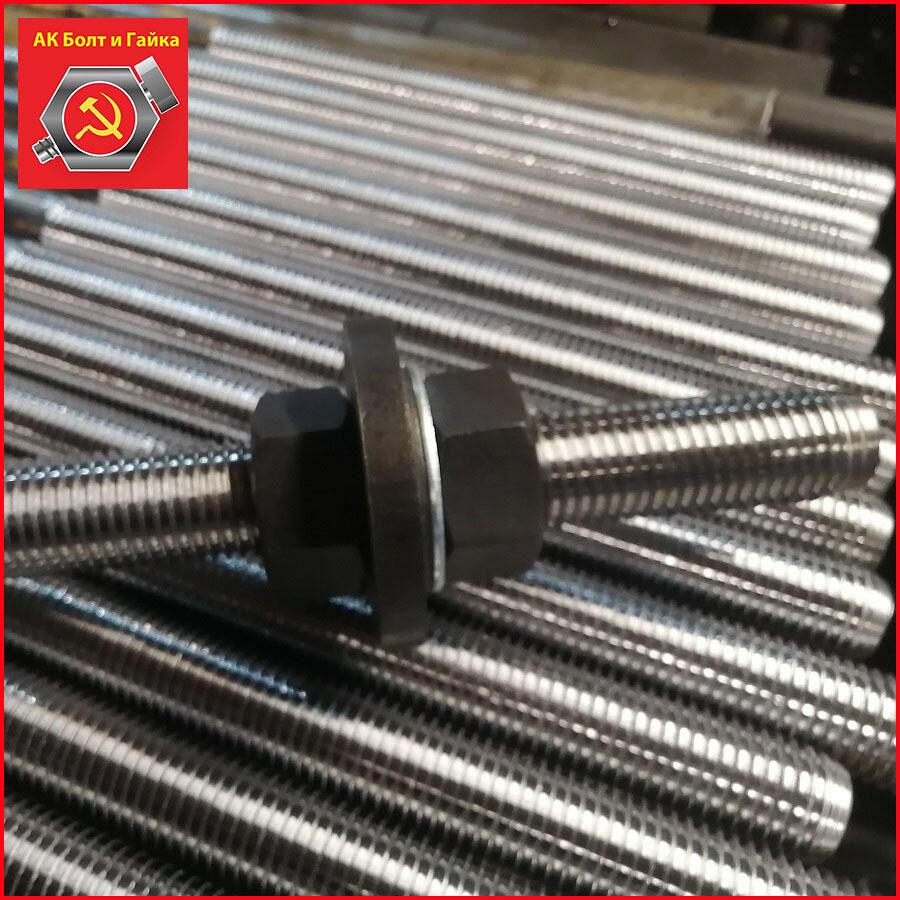

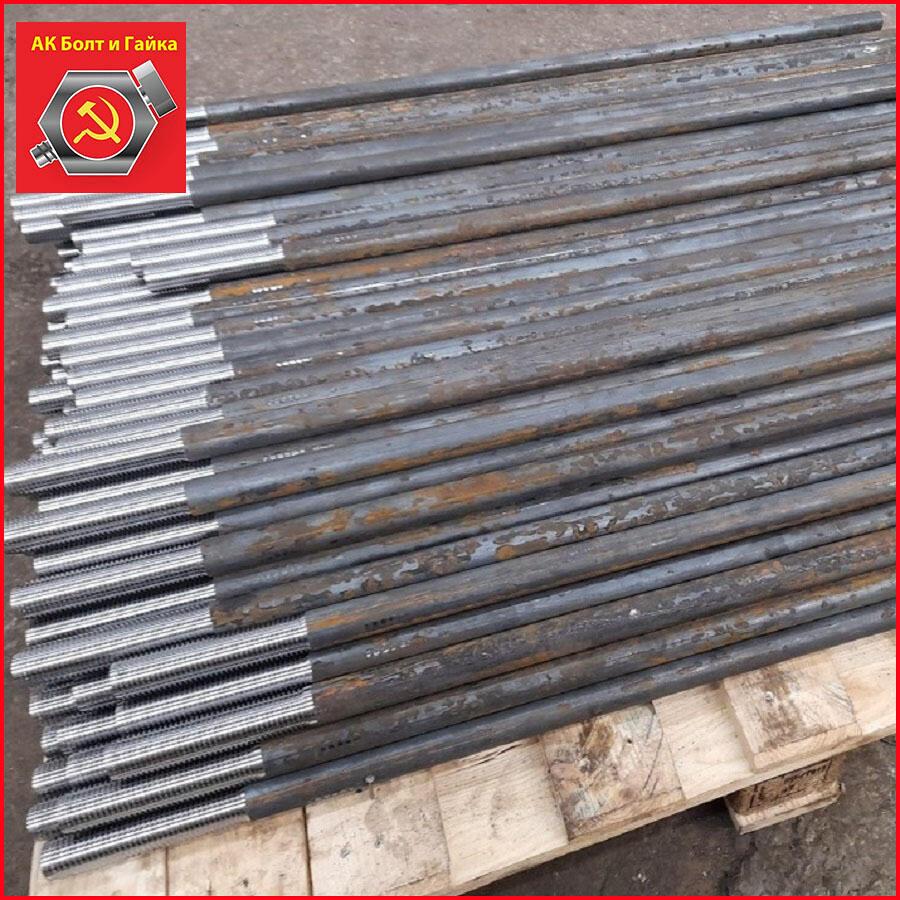

Болт представляет собой шпильку, на одной стороне которой нарезана метрическая резьба. С этой стороны на анкер накручиваются гайки и шайба для фиксирования прикрепляемого материала, а прямая шпилька с другой стороны фиксируется в заливаемом основании.

Применение

Фундаментальные болты типа 5 чаще всего применяют при строительстве небольших зданий, при креплении на фундаменте различного оборудования и металлоконструкций с невысокой вибронагрузкой.
