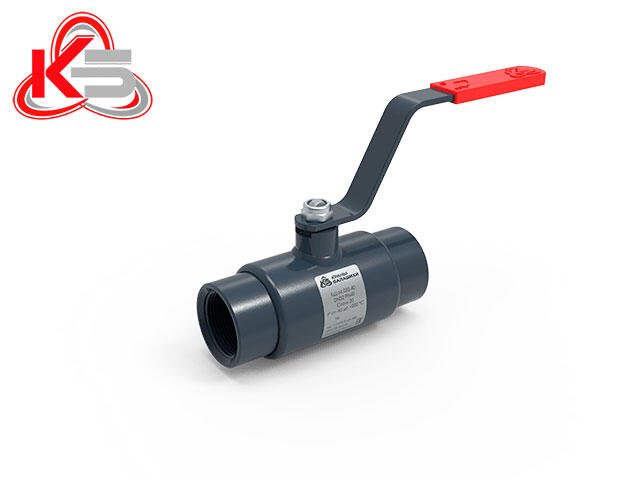

Муфтовый шаровой кран предназначен для установки на трубопроводах транспортировки воды, пара, этиленгликоля, ГСМ и нефтепродуктов, не оказывающих агрессивного воздействия на материалы конструкции. Изделие применяется в системах теплоснабжения, инженерных коммуникациях, технологических линиях и промышленных установках, где требуется надежное перекрытие потока при длительной эксплуатации и переменных температурных режимах.
Кран выпускается в диапазоне условных диаметров DN 15–100 и рассчитан на рабочее давление PN 25 и 40. Муфтовое присоединение обеспечивает удобство монтажа и демонтажа, а также позволяет использовать изделие в компактных трубопроводных системах без применения сварочных работ. Стандартнопроходное исполнение гарантирует оптимальные гидравлические характеристики и стабильную работу запорного узла. Управление осуществляется вручную при помощи стального рычага.
Корпус, горловина и патрубки изготовлены из стали 20, обеспечивающей необходимую прочность конструкции и устойчивость к эксплуатационным нагрузкам. Шаровая пробка выполнена из нержавеющей стали, обладающей высокой износостойкостью и стойкостью к воздействию рабочих сред. Для изготовления шпинделя применяется коррозионностойкая сталь 20Х13, обеспечивающая надежную передачу усилия и долговечность механизма управления.
Седла из фторопласта Ф-4К20 отличаются низким коэффициентом трения, устойчивостью к химическим воздействиям и стабильностью характеристик при повышенных температурах. Герметичность седла обеспечивается уплотнениями из EPDM, а уплотнение горловины выполнено с использованием фторсилоксанового эластомера и EPDM, сохраняющих эластичность и герметизирующие свойства в широком диапазоне температур.
Пружинный блок изготовлен из оцинкованной стали 65Г, устойчивой к циклическим нагрузкам и деформации. Опорное кольцо из стали AISI 409 повышает надежность конструкции и стабильность работы узла при длительной эксплуатации. Самостопорящаяся гайка из оцинкованной стали с полимерным покрытием предотвращает ослабление резьбовых соединений в процессе работы.
Кран рассчитан на эксплуатацию при температуре рабочей среды от -40 до +200 °С и температуре окружающей среды от -40 до +80 °С. Класс герметичности «А» обеспечивает надежное перекрытие потока без протечек. Ресурс изделия составляет не менее 10 000 циклов открытия и закрытия, а срок службы достигает 30 лет. Гарантийный срок эксплуатации — 5 лет.
