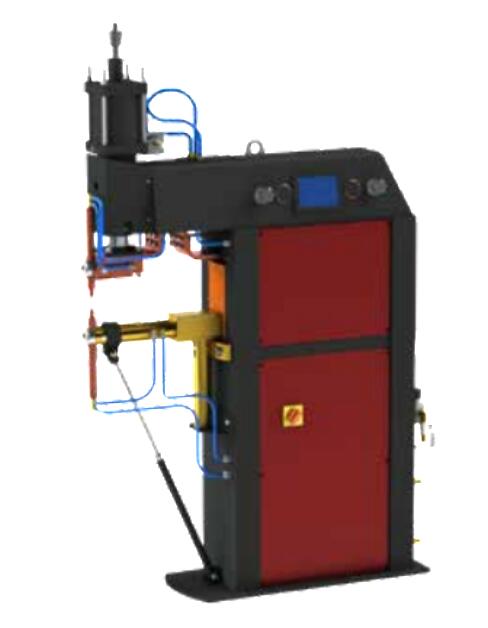

Машина МТ-1950 предназначена для контактной точечной сварки переменным током деталей из низкоуглеродистых сталей, легированной стали 12Х18Н9Т , титановых справов марки ОТ4, алюминиевых сплавов и крестообразных соединений стержней арматуры классов Аl, All,Alll. Машина предназначена для работы в условиях эксплуатации, соответствующих исполнению УХЛ4 по ГОСТ 15150 и ГОСТ 155431. Машина в части воздействия внешних механических факторов соответствует группе условий эксплуатации М1 по ГОСТ 17516. Особенности машины контактной сварки МТ-1950: Машина оборудована современной микропроцессорной системой управления с графическим интерфейсом. Установлен пневмоцилиндр двойного хода с хромированным стержнем для тяжёлых режимов работы, рассчитанный на длительный срок службы с регулируемым устройством, предотвращающим вращение. Цилиндр имеет регулируемое противодавление Клапаны регулировки скорости смыкания и раскрытия электродов , глушители шума выпуска воздуха . Регулируемый ход электродов . Применяемая система водяного охлаждения трансформатора, тиристорного контакта и вторичного контура оборудована узлом контроля протока и температуры охлаждающей , что предотвращает выход из строя компонентов машины в результате перегрева. Трансформатор оборудован двухступенчатый системой защиты от перегрева, значительно продлевающей срок его службы . Медно-хромовые электродержатели ,рассчитанные на длительный срок службы при тяжелых режимах работы , для прямой и угловой установки электродов . Кнопка аварийного останова для немедленного отключения машины .
Наибольший вторичный ток , кА- 19
Номинальный длительный вторичный ток, кА, не менее-9,0
мощность при коротком замыкании, кВА-124
Мощность при ПВ-50%,кВА-83
Номинальное усилие сжатия , дАН-630
Наибольшее усилие сжатия при при давлении сжатого воздуха 0.6МПа, даН, не более-940
Наименьшее усилие сжатия при при давлении сжатого воздуха 0.1 МПа, даН, не более-150
Номинальный (наибольший, наименьший) вылет, мм-500
Номинальный раствор, мм-181
Наибольший раствор, мм-520
Регулирование сварочного тока-ступенчатое и фазовое
Число тупений регулирования-8
1 ступень номинальный ток первичной обмотки , А-36,4
2 ступень номинальный ток первичной обмотки , А-44,6
3 ступень номинальный ток первичной обмотки , А-55,8
4 ступень номинальный ток первичной обмотки , А-60,5
5 ступень номинальный ток первичной обмотки , А-76,9
6 ступень номинальный ток первичной обмотки , А-103,9
7 ступень номинальный ток первичной обмотки , А-148
8 ступень номинальный ток первичной обмотки , А-148
Номинальная ступень регулирования-4
Пределы фазового регулирования %-100-50
Ход верхнего электрода , мм : наибольший и рабочий (наименьший) , не менее-80 и 30
Расчетный расход свободного воздуха при номинальном усилии сжатия и рабочем ходе 10 мм, м 3/100 ходов-0,17
Расчётный расход охлаждающей воды , л/ч, не более-700
Рекомендуемый диапазон диаметров крестообразных соединений стержней, арматуры, мм ; класс Аl, Bl; класс All, Alll-От 4,0+4,0 до 16,0+16,0 ; от 6,0+6,0 до 12,0+12,0
кратковременная производительность, сварок /мин;низкоуглеродистой стали толщиной 0,5+0,5 и легированной стали 12х18Н9Т 1,0+1,0-272 и 136
Наибольшая кратковременная производительность, сварок /мин;низкоуглеродистой стали толщиной 0,5+0,5 и легированной стали 12х18Н9Т 1+1-2097 и 1850
Габаритные размеры , мм(длина*ширина*высота )-1370х400х2200
Масса, кг, не более-350
