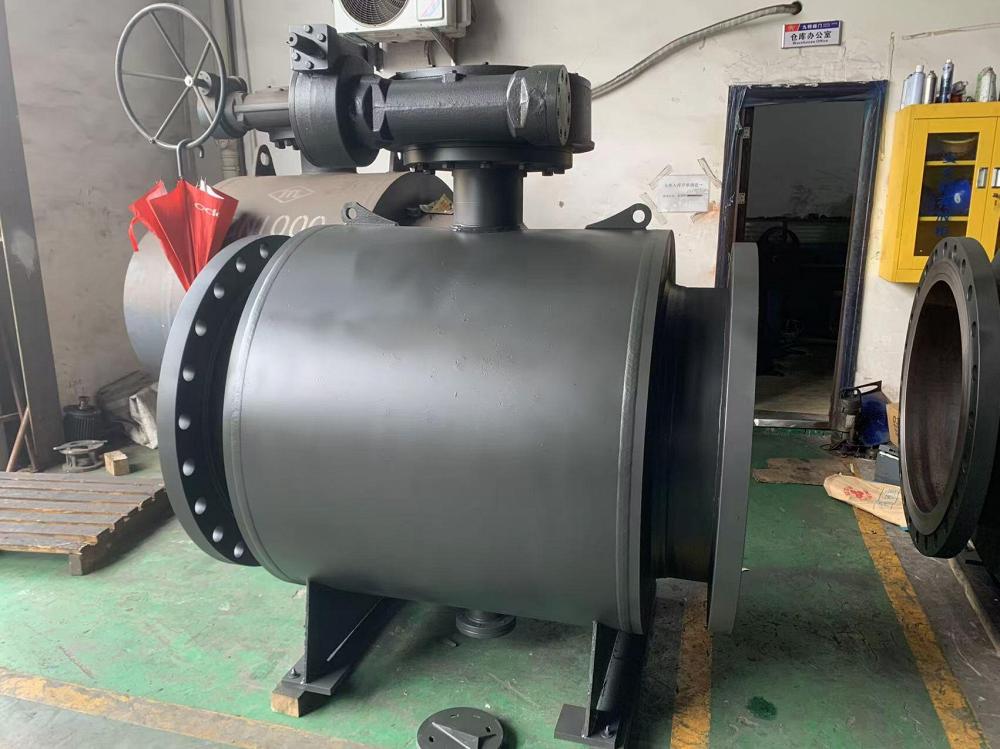

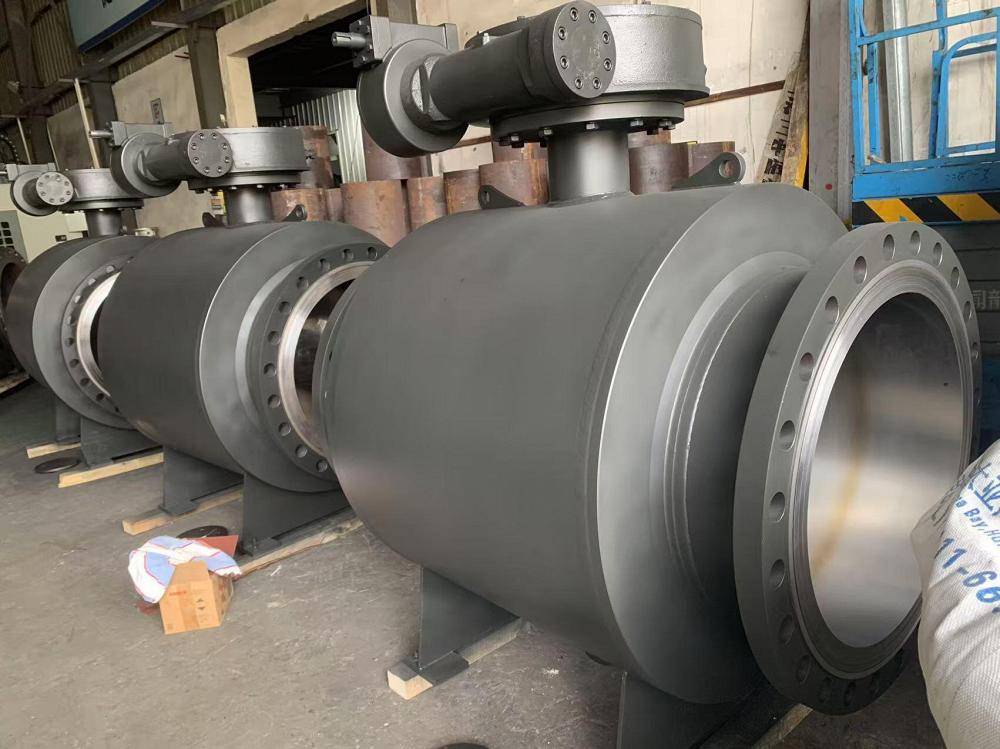

Кран шаровой цельносварной полнопроходной стальной фланцевый с редуктором 11с367п
Стальные шаровые краны цельносварные
Область применения:
◆Системы питьевого и технического водоснабжения.
◆Системы теплоснабжения и отопления.
◆Системы природного, сжиженного газа и нефтепродуктов.
Конструктивные особенности:
◆Благодаря цельносварной конструкции краны имеют меньший по сравнению с кранами других исполнений вес. Простота монтажа и при необходимости последующей теплоизоляции.
◆Не требуют технического обслуживания.
◆Шар и шток выполнены из нержавеющей стали.
◆Герметичность класса \\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\"А\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\", обеспеченное специальным уплотнением штока.
◆Надежность не менее 7000 циклов, благодаря новому уплотнению шара из фторопласта.
◆Установка кранов возможна в любом положении. Рукоятка шаровых кранов съемная и может быть переставлена на 180º.
Чертеж крана шарового цельносварного полнопроходного фланцевого с редуктором 11с367п
Материалы основных деталей
№Наименование деталиМатериал1ПатрубокСталь 202СедлоA1053УплотнениеC+PTFE4КорпусСталь 205Шар3046Шток2Cr137О кольцоFPM8РедукторЧугун
Основные габаритные & присоединительные размеры
Ру, МПаДу, ммLdDD1D2n-фdH≈1,6 /2,520063020034029526612-ф2234525073025040535531912-ф2646530079030046041037012-ф2653035086235052047042916-ф2654040091440058052548016-ф30550450100045064058554820-ф30580500106750071565060920-ф33630600134660084077072020-ф36830700152470091084079424-ф369108001727800102595090124-ф391025900190090011251050100128-ф39116510002050100012551170111228-ф421170
*Реальные размеры могут быть чуть отличаться.
