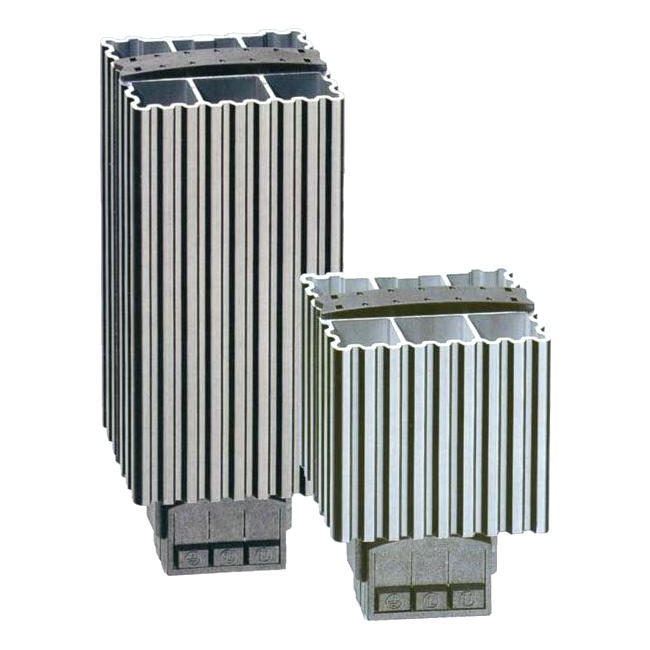

PTC нагреватель HG 14005.0-00 на 60Вт 220В предназначен для установки на DIN рейку. Используется для предотвращения образования конденсата и предотвращения понижения температуры ниже указанного минимума. В этом случае нагреватель должен быть последовательно соединен с термостатом.
Технические характеристики
Номинальная мощность 60Вт (при Токр = +20°C)
Напряжение эксплуатации 120-240V AC/DC* (min. 110V, max. 265V)
Предохранитель для использования с нагревателем 2.5А (в комплект не входит)
Нагревательный элемент: позистор (PTC) - саморегулирующийся, с ограничением температуры
Радиатор алюминиевый профиль, анодированный
Подключение три нажимных защелки для:
многожильный провод 0.5-1.5мм2 (с опрессовкой на конце провода);
одножильный провод 0.5-2.5мм2Креплениезажим для шины 35мм, согл. DIN EN50022
Монтаж вертикальный
Условия эксплуатации/храненияот -45°С до +70°С
Степень защиты / класс защиты IP20 / I (защитный провод)
*(мин. 110В, max 265В) при рабочем напряжении ниже 140В, мощность нагрева уменьшится приблизительно на 10%
Определение теплоемкости нагревателя
P= A·ΔT·k,
P - теплоемкость, Вт;
A - суммарные потери, м2;
ΔT - разница температур окружающей среды и средним значением температуры внутри электрошкафа, К;
k - коэффициент теплопроводности, зависит от материала, из которого изготовлен электрошкаф, Вт/м2К,
сталь ~ 5.5Вт/м2К,
полиэстер ~ 3.5Вт/м2К.
