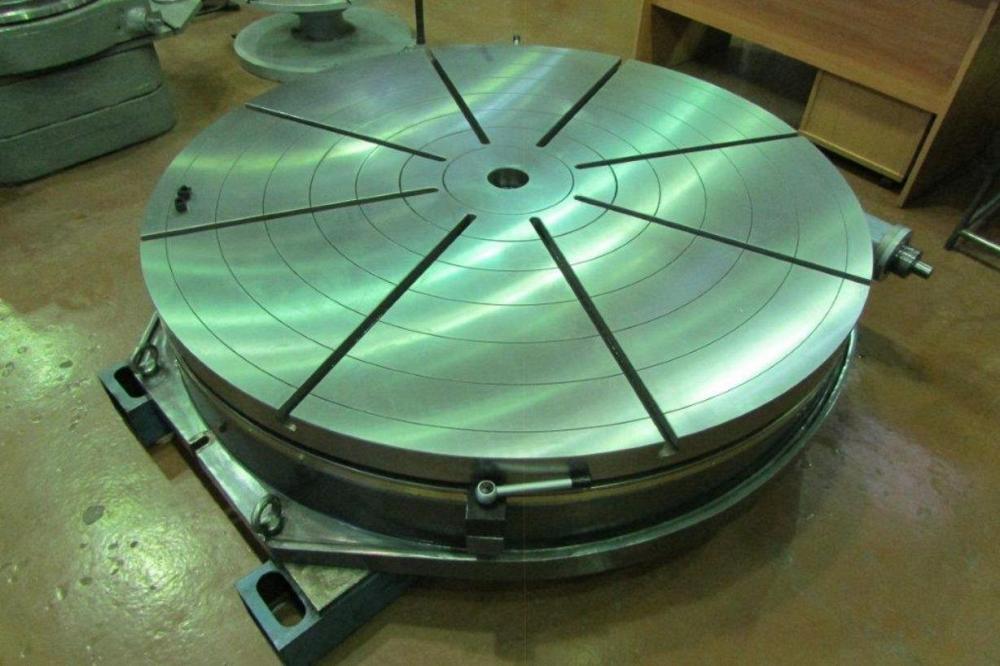

Поворотные столы TS1600A - одна из основных принадлежностей фрезерных станков. Его можно широко использовать для многих работ следующим образом.
1. Обработка кривых поверхностей и круговая резка;
2. Плоскости обработки, установленные под углом к плоскости батума;
3. Расточно-фрезерный стол.
Поворотные столы TS1600A также можно использовать для выполнения многих других работ, таких как сборка в сверлильных станках или долбежных станках. Заготовки можно закрепить на зажимном приспособлении на рабочем столе или закрепить непосредственно на рабочем столе.
II. Основные параметры и размеры
Нет Предметы TS1600A
1 Dia. стола мм 1600
2 Установочное отверстие (диаметр x мм φ 120 ×× 35 год
3 глубина) Ширина Т-образного паза мм 22
4 Прилегающий угол стола Т-образный паз 22,5 °
5 Модуль червячной передачи мм 8
6 Передаточное отношение червячной передачи 1: 120
7 Градуировка по окружности стола 360º (1º на деление)
8 Угол поворота стола за один оборот 3º (1 фут на градацию)
червячного вала Мин. считывание
9 нониуса 10 ”
