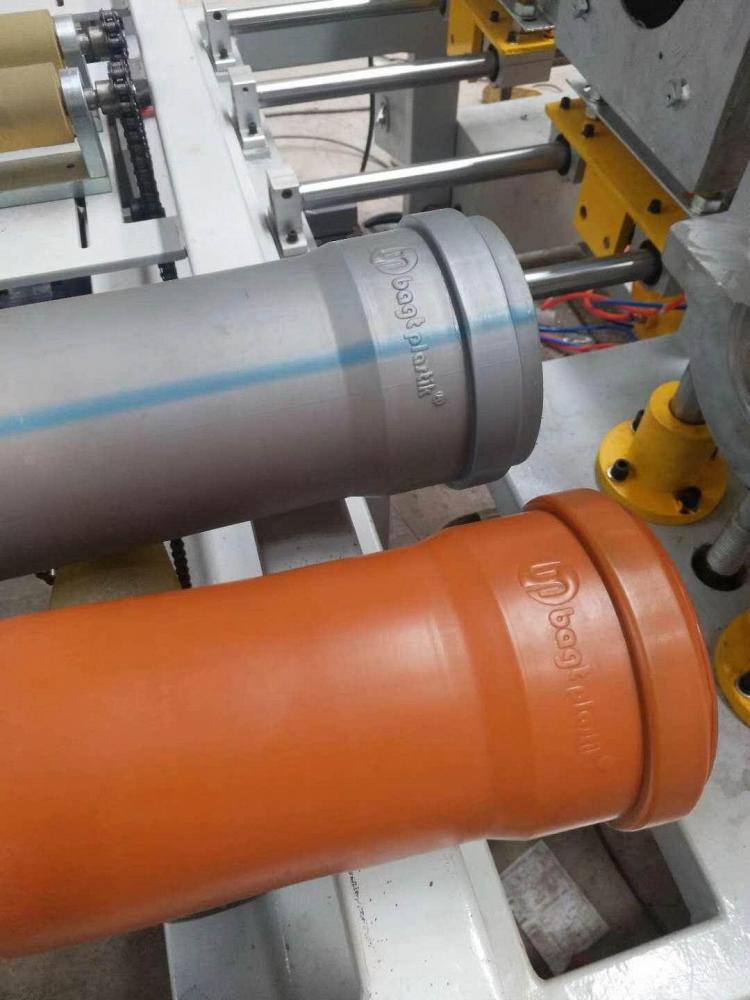

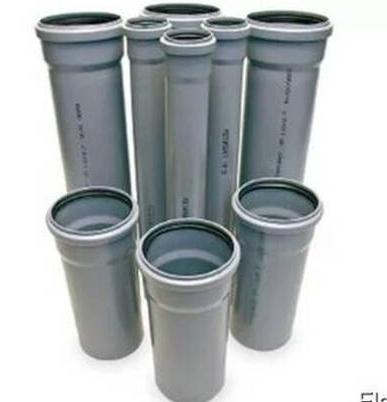

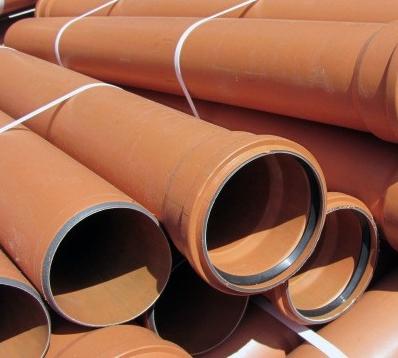

Линия для производства 2-3 Слойных Канализационных труб ПП D50/110 c раструбом

Описание товара: Линия для производства 2-3 Слойных Канализационных труб ПП D50/110 c раструбом
Коммерческое предложение на поставку

Экструзионной линии для производства 2-3 Слойных канализационных полипропиленовых труб D50/110 c раструбом

Таблица стандартной конфигурации оборудования

№ Название Модель Количество
1.0 Одношнековый экструдер SJ65/33 2
2.0 Вакуумный упаковочный автомат AL160 1
3.0 Экструзионная головка Ф50，Ф110 1
4.0 Вакуумная коробка 6 метров SGD110 1
5.0 Распылитель охлаждающей коробки 6 метров SGL110 1
6.0 Гусеничный трактор SGQ110 1
7.0 Станок для резки без стружки SGG110 1




№ Описание Количество

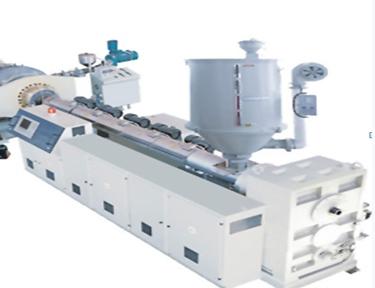

1.0 Одношнековый экструдер, модель SJ65 / 33*2 Материал цилиндра и винта: 38CrMoAlA, после азотирования и дифракционной обработки глубина нитридного слоя составляет ≥0,6 мм при достаточной прочности, износостойкости и коррозионной стойкости.
Конструкция цилиндра и шнека: барьерный винт, асимметричная конструкция ствола с прорезями.

Редуктор оснащен прочными упорными подшипниками и высоким выходным крутящим моментом, редуктор изготовлен из специального сплава, поверхность твердого зуба, процесс шлифования зубчатых колес, высокое качество, большой крутящий момент, высокоскоростная коробка передач, низкий уровень нагрева, низкий уровень шума, длительный срок службы.

Редуктор марки Guomao

Электродвигатель Siemens Beide Motor

Контролер температуры Omron

Siemens AC контакторы

Диаметр винта: Φ65 мм

Соотношение длины и диаметра винта: 33: 1

Мощность привода: 55 кВт

Редуктор: высокий крутящий момент, низкий уровень шума, закаленный редуктор

Мощность нагрева бочки: 6 × 5 кВт (литой алюминиевый нагревательный круг)

Мощность и метод охлаждения цилиндра: принудительное воздушное охлаждение 6 × 0,25 кВт




2.0 Автоматическая машина подачи Модель: YL-AL200
способ кормления — вакуумная подача

производительность 200 кг / ч

Мощность вихревого воздушного насоса:1,1кВт




3.0 Экструзионная головка
Характеристики пресс-формы Φ50, Φ110 мм (конкретный внешний диаметр зависит от клиента)

Размерные рукава — все медные рукава



4.0 Вакуумная коробка, модель SGD110
Устройство быстрой регулировки вакуума

электрическое устройство регулировки длины

мощное распылительное охлаждение

Длина установки вакуума: 6000 мм

Вакуум: -0.03 ～ 0.08Mpa

Вакуумный насос: 5,5 кВт * 1

Мощность водяного насоса: 5,5 кВт * 1

Диапазон движения вперед и назад: ± 600 мм

Диапазон перемещения вверх и вниз: ± 100 мм

Диапазон регулировки слева и справа: ± 30 мм

Материал вакуумной коробки: нержавеющая сталь


5.0 Распылительная камера охлаждения, модель SGL110
мощное распылительное охлаждение

коробка из нержавеющей стали

Длина распылителя: 6000 мм

Мощность водяного насоса: 4 кВт

Материал: нержавеющая сталь




6.0 Трактор гусеничный Type II, модель SGQ1100
Гусеничная тяга

Инвертор марки АББ

Метод регулировки колеи: оснащен механической регулировкой и пневматическим прижимом

Мощность привода: 4 кВт

Максимальная скорость тяги: 6 м / мин

Эффективная длина тяги гусеницы составляет 2000 мм.




7.0 Автомат для резки без стружки, модель SGG1100
управление ПЛК

метод зажима: цилиндртехнический параметр

Мощность двигателя: 3 кВт

Диапазон резки: Φ20 ～ Φ110 мм

Мощность роторного двигателя 0,75 кВт
