Назначение
Установка «ПИК-074П» предназначена для непрерывного автоматического контроля гранулометрического состава пульпообразных и сухих продуктов процессов измельчения и классификации, транспортируемых по трубопроводам (желобам) в пульподелителях и емкостях, без отбора проб, непосредственно в потоке и обеспечивает непрерывное определение и отображение на дисплее величины процентного содержания контрольных классов крупности частиц в пульпе, выдачу стандартного сигнала на регулирующие устройства и передачу данных по каналам связи.
Не имеет аналогов в мире.
Область применения
Гранулометр «ПИК-074П» используется процессе мокрого или сухого измельчения в области обогащения полезных ископаемых, в горно-химической, абразивной, строительной и других отраслях промышленности.
Принцип действия
Принцип работы гранулометра «ПИК-074П» основан на ежесекундном измерении линейных размеров крупных частиц в потоке пульпы методом ощупывания и расчете процентного класса крупности частиц по заданному алгоритму.
Гранулометр «ПИК-074П» состоит из:
датчика крупности ДКП-04, который обеспечивает измерение линейных размеров частиц и устанавливается непосредственно в потоке пульпы (в трубопроводе, желобах, распределительных коробках, и т. п.);
шкафа управления с микропроцессорным преобразователем МИП-3, устанавливаемого не далее 10м от датчика крупности ДКП-04 и обеспечивающего расчет заданных классов крупности (не более 2-х), вывод информации на дисплей и передачу результатов измерений по каналам связи, непрерывное определение и отображение на цифровом дисплее величины процентного содержания контрольных классов крупности частиц в пульпе.
Достоинства и преимущества
Позволяет производить измерения крупности частиц пульпы без дополнительных пробоотборных и пробоподготовительных устройств, а так же специально оборудованного места для размещения гранулометра и отвода из него пульпы.
Гранулометр «ПИК-074П» обеспечивает:
возможность просмотра на дисплее измеренных и вычисленных значений;
выдачу стандартного сигнала на регулирующие устройства;
передачу данных по каналам связи;установку режимов работы, выбор диапазонов, ввод коэффициентов калибровки и настройки при помощи цифровой клавиатуры;
на показания измерений не влияют пузырьки воздуха, включения магнитных фракций, изменения плотности пульпы и температуры.
Гранулометр «ПИК-074П» защищен патентами РФ.
Состав изделия

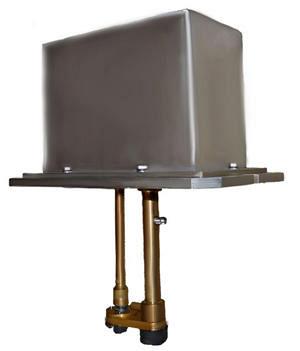

Датчик крупности ДКП-04 (габаритные и установочные размеры)

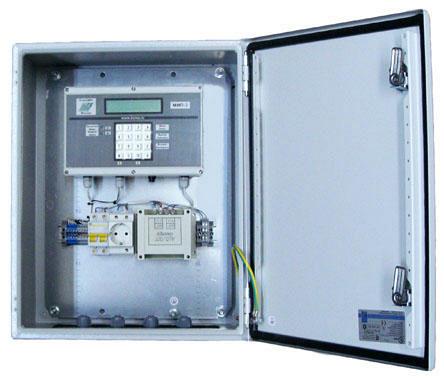

Шкаф управления с микропроцессорным измерительным преобразователем (габаритные и установочные размеры)
Кабель информационный 10 м
Кабель сетевой 10 м
Набор щупов 1 шт
Комплект документации (Паспорт и Руководство по эксплуатации)
