Система контроля толщины слоя пены и уровня пульпы «КУПП-30»

Назначение
Система контроля толщины слоя пены и уровня пульпы «КУПП-30» используется для измерения толщины слоя пены и уровня пульпы двух фазных электропроводящих сред с различной степенью электропроводности, например, в камере флотомашины при флотации руд цветных металлов в процессах обогащения руд.

Область применения
Металлургическая, химическая, строительная, пищевая, целлюлозно-бумажная отрасли и другие.

Принцип действия

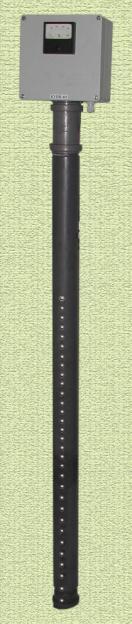

Динамическое измерение электропроводности по глубине двухфазной среды и анализ динамического сигнала электропроводности с помощью пороговых устройств. Система «КУПП-30» содержит блок изолированных друг от друга электропроводных контактов, погружаемых в пульпу, на поверхности которой находится пенный слой и определяется число контактов, находящихся в пене и в пульпе. Информация о толщине пенного слоя и уровне пульпы во флотомашине преобразуется в гальванически развязанные токовые аналоговые сигналы 4-20 (0-5) мА.

Достоинства и преимущества

Отсутствие подвижных частей.

Многоканальность по измеряемым параметрам.

Возможность пошагового просмотра электропроводности двухфазной среды по глубине.

Простота настройки и эксплуатации системы.

Достоверность и наглядность измерения параметров пены и пульпы (см. 12-и часовую запись параметров).

Независимость показаний параметров от изменений электропроводности пульпы.

Оптическая изоляция между измеряемой средой и выходными сигналами.

Малый расход воды для орошения блока контактов.

Состав изделия

Блок контактов - 1 шт.

Блок коммутатора - 1 шт.

Блок преобразователей - 1шт.

Клапан для водного орошения - 1 шт.

Крепление - 1 комплект.

Способ монтажа
Блок контактов, на котором крепится блок коммутаторов, опускается вертикально во флотомашину, таким образом, чтобы 25 контактов находились ниже сливного порога, а остальные - выше. Клапан и блок преобразователей рекомендуется устанавливать вне зоны измерения параметров.
