Назначение
Станция типа САОП-04 позволяет на месте отбора пробы реализовать все операции отбора частных проб, их деления, накопления в накопители емкостью 18 л с перемешиванием точечных проб в период их накопления и обеспечивает:
полный набор накопительной пробы за установленный период времени;
точное дозирование объема приготовленной накопительной пробы с отправкой ее в БОП (блок отправки пробы) с добавлением в него после пробы при необходимости воды.
возвращение излишков продукции пробы в точку технологического процесса, вместо сброса в дренаж.
перемешивание точечных проб (в соответствии с ГОСТ), что более точно формирует накопительную пробу за период для анализа в соответствии со стандартом предприятия.
Принцип действия

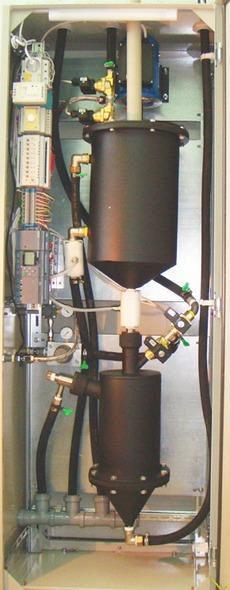

Станция САОП-04 располагается в металлическом шкафу и содержит:
смеситель-накопитель разовых проб с устройством формирования заданного объема пробы для отправки
блок отправки проб
блок подготовки воздуха
микроконтроллерный блок управления БУП-16С
пульт ручного управления
переключающие электрические и пневматические клапаны
систему дренажа для излишков воды и пульпы
Блок управления БУП-16С формирует управляющие сигналы для пробоотборных устройств и для системы переключающих клапанов, расположенных в шкафу.
Станция САОП-04 работает следующим образом:
В ручном режиме управления проверяется формирование управляющих сигналов и переключение соответствующих исполнительных механизмов.
При переводе САОП-04 в автоматический режим под управлением БУП-16С осуществляется отбор и доставка частной пробы в смеситель-накопитель, перемешивание частных проб, формирование заданного объёма усредненной пробы, перемещение этого объёма в блок отправки пробы, отправка пробы в транспортирующую магистраль и промывка магистрали водой.
Эти операции выполняются автоматически с заданным циклом.
БУП-16С имеет связь с системой верхнего уровня по цифровому каналу связи, по которому могут быть изменены настройки БУП-16С.
Преимущества
Отбор, подготовка и отправка проб соответствуют стандартам
Компактность изделия
Простота монтажа на объекте
Связь по цифровому каналу с верхним уровнем автоматизации
Применение данного метода подготовки, накопления и доставки пробы позволяет в несколько раз сократить количество отправок проб при полном обеспечении требований ГОСТ к их отбору и накоплению, что экономит расход воздуха на транспортировку проб, резко снижает износ трасс и оборудования доставки проб и имеет преимущество перед другими
