Назначение

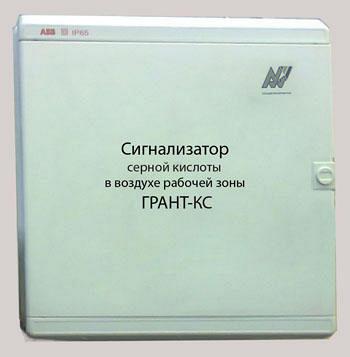

Сигнализатор ГРАНТ-КС предназначен для контроля содержания аэрозолей (паров) серной кислоты в воздухе рабочей зоны. Сигнализатор ГРАНТ-КС помогает оперативно решать эту проблему с помощью вырабатываемых звуковых, световых и электрических релейных сигналов. Электрические сигналы, передаваемые на значительные расстояния, позволяют быстро идентифицировать место выброса аэрозолей (паров) серной кислоты при проведении различных технологических процессах.
Принцип действия
Аэрозоли (пары) серной кислоты из воздуха над технологическим агрегатом засасываются в измерительный блок сигнализатора. При превышении ПДК серной кислоты в воздухе рабочей зоны сигнализатор формирует аварийные сигналы (звуковой, световой и релейный).
Характеристики
Сигнализатор ГРАНТ-КС представляет собой стационарный многоканальный прибор не-прерывного действия. Состоит из четырех частей: измерительного блока, блока контроллера, блока управления и компьютера. Количество измерительных блоков и блоков контроллера опре-деляет число потенциально возможных точек контроля наличия аэрозолей (паров) серной кисло-ты в воздухе рабочей зоны над технологическим объектом.
Напряжение питания переменное (220 +22/-33)В частотой (50 ±1) Гц.
Потребляемая мощность всех блоков сигнализатора не более 100 ВА.
Габаритные размеры, не более:
блок управления: длина 400 мм, ширина 400 мм, высота 150 мм
блок измерительного: длина 400 мм, ширина 300 мм, высота 150 мм
блок контроллера: длина 150 мм, ширина 200 мм, высота 80 мм
Масса, не более:
блок управления 2 кг
блок измерительного 7 кг
блок контроллера 2 кг
Рабочие условия применения сигнализатора:
температура окружающей среды от +5 до + 40 °С
относительная влажность от 30 до 95 % при температуре 30 °С, без конденсации влаги
диапазон атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)
