Госреестр № 58352-14
Полоса пропускания 350 МГц. Каналов 2. Размер экрана 174×130 мм. Частота дискретизации сигналов: в одноканальном режиме 2 ГГц; в двухканальном режиме 1 ГГц. Коэффициенты отклонения от 5 мВ/дел до 5 В/дел. Коэффициенты развертки от 1 нс/дел до 0,5 с/дел. Максимальное напряжение на входе 300 В. Погрешность измерения амплитуды сигналов 2,5%. Погрешность измерения временных интервалов 2,5%. Параметры встроенного мультиметра: диапазон измерений постоянного и переменного напряжений от 0,001 В до 300 В; диапазон измерения сопротивлений от 0,1 Ом до 10 МОм. Погрешность измерения параметров 2%. Питание: напряжение постоянного тока 12 В; напряжение переменного тока 220 В; частота 50 Гц; 400 Гц. Габаритные размеры 231×360×215 мм. Масса 7,5 кг.
Методика поверки ПШФИ.411161.002РЭ, раздел 7
Для наблюдения, анализа и измерения параметров сигналов в полосе пропускания до 350 МГц в двухканальном режиме с широкими возможностями математической обработки результатов измерений.

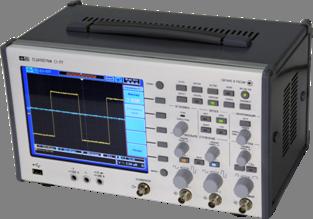

Осциллограф С1-177 имеет встроенный мультиметр, сетевое и аккумуляторное питание и предназначен для жестких условий эксплуатации.
Может использоваться при техническом обслуживании и ремонте вооружения, военной и специальной техники в условиях арсеналов, баз, ремонтных предприятий, метрологических воинских частей и подразделений Минобороны России, предприятий оборонной промышленности.
Осциллограф С1-177 позволяет осуществлять регулировку и ремонт широкой номенклатуры промышленных, научных, медицинских и бытовых устройств в других отраслях экономики.
