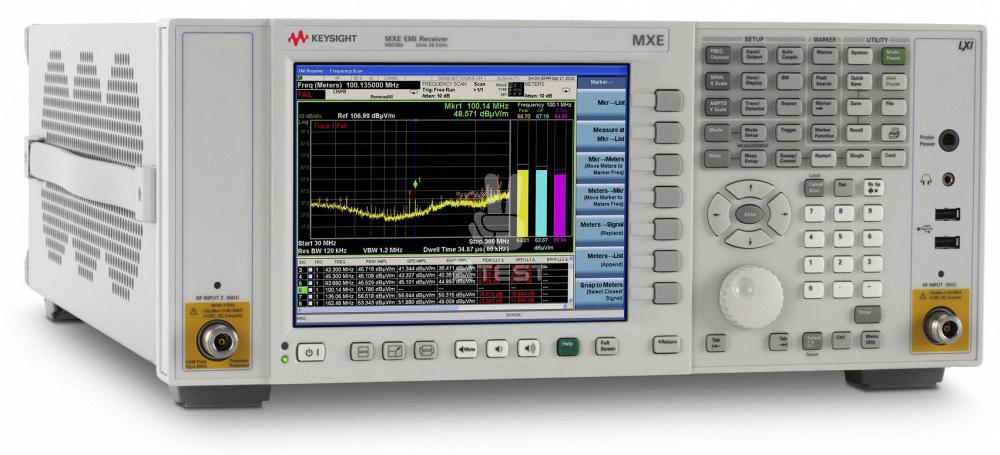

Высокоточный измеритель ЭМП с диапазоном частот от 3 Гц до 44 ГГц Keysight N9038A

В процессе испытаний на соответствие нормативным требованиям по электромагнитной совместимости (ЭМС) благоприятный исход зависит от используемых приборов, которые позволяют повысить производительность тестирования — сегодня и в будущем. Именно поэтому компания Keysight создала прибор MXE: его приемник для оценки соответствия уровня электромагнитных помех (ЭМП) требованиям стандартов и анализатор сигналов для оценки ЭМС построены на модернизируемой платформе. При работе в автономном режиме в лаборатории или в составе системы на испытательном стенде этот прибор гарантирует высокую точность, воспроизводимость и достоверность измерений. Оборудуйте свою лабораторию приемником MXE — и Вы сможете сократить время тестирования.

Приемники MXE для измерения ЭМП Keysight N9038A отвечают требованиям стандартов CISPR 16-1-1:2010 и MIL-STD-461F. Устройства обеспечивают высокую точность, воспроизводимость и достоверность измерений. Диапазон частот измерения в зависимости от комплектации составляет от 3 Гц до 3,6 ГГц, 8,4 ГГц, 26,5 ГГц или 44 ГГц.

Измерители электромагнитного поля Keysight N9038A имеют множество опций, одна из которых – опция сканирования во временной области, которая позволяет сократить время тестирования. Прибор достаточно просто определяет частоты максимумов излучения перед выполнением окончательных измерений. Доступны расширенные средства анализа: анализ спектра в реальном времени, ленточная диаграмма, маркеры, масштабирование полосы обзора, спектрограммы.

Измерительный приемник Keysight N9038A предоставляет следующие режимы отображения на цветном дисплее: плотность, спектрограмма, спектрограмма плотности, зависимость мощности от времени (спектр), зависимость мощности от времени (спектрограмма), зависимость мощности от времени.

Запуск устройства может осуществляться по частотной маске (FMT), с временным разделением сигналов (TQT), по уровню, по пачке ВЧ-импульсов, по сигналу сети питания, по внешнему сигналу, от периодического таймера.

Программа векторного анализа сигналов Keysight 89600 VSA позволяет выполнять базовые функции. Прибор обеспечивает аналоговую демодуляцию, базовый анализ IQ-модуляции, измерение коэффициента шума, фазового шума. Устройство найдет широкое применение в приложениях общего гражданского и военного назначения.

Основные характеристики

Соответствие стандартам CISPR 16-1-1:2010 и MIL-STD-461F;

Встроенный предусилитель для выбранного диапазона частот;

Высокопроизводительный процессор для цифровой обработки сигналов с памятью сбора данных 2 Гб;

Прецизионный опорный генератор (скорость старения ±1 х 10-7 за год);

Механический аттенюатор (от 0 до 70 дБ, шаг 2 дБ);

Возможность полного анализа спектра;

Полоса анализа 10 МГц;

Возможность опционального расширения полосы анализа до 25 и 85 МГц;

Управление с передней панели с помощью двух внешних схема стабилизации полного сопротивления линии (LISN);

Расширенные функции отображения: спектрограмма, масштабирование графика, ширина зоны;

Второй широкополосный выход ПЧ на задней панели;

Поддержка команд SCPI для эмуляции приемников R&S ESU, ESR и ESL;

Мышь и клавиатура с интерфейсом USB;

Комплект документации (CD-ROM);

Лабораторная калибровка в соответствии с ISO 17025;

Частота: от 3 Гц до 44 ГГц;

Максимальная полоса анализа / пропускания: 25 МГц;

Максимальная полоса пропускания реального времени: 85 МГц;

Полоса анализа в режиме реального времени: 85 МГц;

Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц: -106 дБн/Гц;

Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц: -114 дБн/Гц;

Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц: -137 дБн/Гц;

Суммарная погрешность уровня сигнала / измерения: ±0,5 дБ;

Интермодуляционные искажения 3-го порядка на частоте 1 ГГц: +15 дБм;

Макс. динамический диапазон по искажению 3 порядка, 1 ГГц: 116 дБ;

Диапазон ослабления аттенюатора (в базовой комплектации): 70 дБ;

Шаг ослабления аттенюатора (в базовой комплектации): 2 дБ;

Мин. длительность для 100%-ой вероятности захвата: 3,7 мкс;

Динамический диапазон, свободный от паразитных составляющих: 57 дБ;

Средний уровень собственных шумов, 2 ГГц, предусилитель выключен: -150 дБм/Гц;

Средний уровень собственных шумов, 10 ГГц, предусилитель выключен: -151 дБм/Гц;

Разрешение дисплея: 1024 x 768, XGA;

Диагональ дисплея: 213 мм (8,4”);

Диапазон рабочих температур: от 0 до 55°C;

Напряжение питания: 100..120 В, 50/60/400 Гц; 220..240 В, 50/60 Гц;

Поддержка флеш-накопителей USB 2.0 и внешнего SSD (> 80 Гб);

Габариты (ВхШхГ): 177 х 431 х 535 мм;

Гарантия 3 года.
