Композитный датчик деформации КД120

Композитный датчик деформации КД120

Закладной датчик деформации композитный КД120, в дальнейшем датчик деформации, предназначен для измерения деформаций в железобетонных конструкциях с помощью встроенного тензорезистивного делителя.

Фотография датчика деформации на объекте в г. Санкт-Петербург:

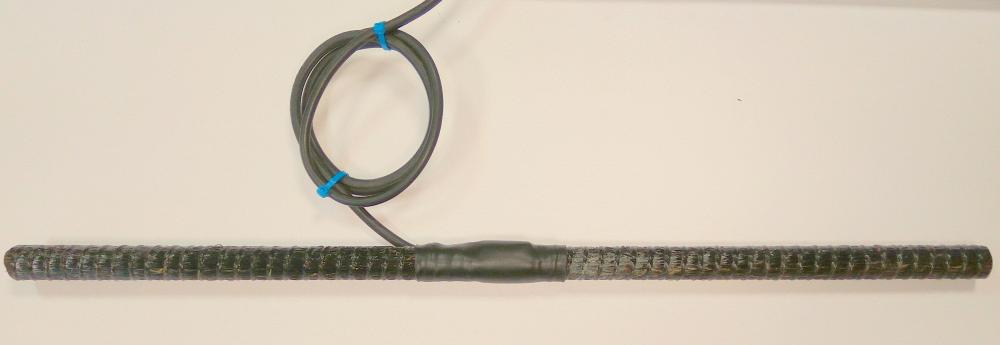

Датчик деформации, термокомпенсированный , представляет собой стержень композитной арматуры, оборудованный тензорезистивным делителем напряжения и кабелем, закладывается при бетонировании конструкций. Встраиваемый в бетон композиционный датчик деформации, даёт возможность проводить корректные измерения деформаций в теле бетона в отличие от других решений, которые сильно искажают поля напряжений, в результате чего для них не удаётся правильно выставить граничные значения.

Учёт сопротивления кабеля производить в соответствии с ТУ на кабель КМПВ 4х0.35. Стандартное сопротивление 57 Ом/км.

Выводы рабочего датчика деформации - зелёный и бесцветный, выводы компенсационного датчика - синий и бесцветный

Таблица №1 Технические характеристики  закладного композитного датчика деформации КД120;

1. Предельное удлинение рабочего тензорезистора, %                    5

2. Коэффициент преобразования рабочего тензорезистора          2.09

3. Погрешность преобразования, %                                             1.0
