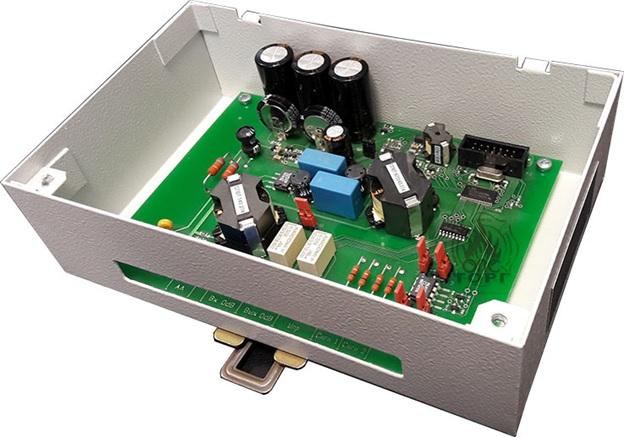

БРУ (БРУСР) работает в составе системы оповещения и сигнализации "Социальная
розетка" (СР) и предназначен для управления четырьмя оконечными
многофункциональными устройствами (ОМУ) «Социальная розетка» и/или этажным громкоговорителем оповещения.
Блок устанавливается на лестничных площадках жилых зданий на направляющие внутри слаботочных отсеков модульных этажных распределительных устройств (этажных электрощитов).
Блок подключается к фидеру абонентской линии (АЛ) проводного вещания (ПВ),
идущему от абонентского трансформатора (АТ), т.е. к отводу от проходящего через этажный электрощит фидера лестничной проводки абонентской сети жилого дома, а также соответствующими кабелями либо к этажному громкоговорителю, либо к ОМУ и к квартирным розеткам абонентских громкоговорителей. Кроме того, к блоку подключаются кабели провайдеров доступа к Интернет и квартирные кабели соответствующих клиентов.
Блок БРУСР обеспечивает:
- по командам системы СР, принимаемым по АЛ, подключение к фидеру АЛ
этажного громкоговорителя и динамиков оповещения, располагаемых в ОМУ, и
отключение от фидера квартирных розеток абонентских громкоговорителей;
- передачу в АЛ извещений системы СР при нажатии "тревожных" кнопок на ОМУ;
- коммутацию кабелей провайдеров доступа к Интернет и квартирных кабелей
соответствующих клиентов;
- питание от сигнала первой программы ПВ, передаваемой в АЛ, с сохранением
работоспособности в ночные перерывы вещания.
Контроль и управление блоком БРУСР в системе СР выполняется по командам,
передаваемым по распределительным фидерам (РФ) и абонентским линиям (АЛ)
сети ПВ вне полос передачи программ ПВ. Для идентификации его сообщений и
избирательного управления блоком на нем при его вводе в эксплуатацию
устанавливается адрес в диапазоне от 1 до 250, уникальный среди всех блоков
БРУСР на данном РФ сети ПВ. При приеме по АЛ адресуемой ему команды блок
выполняет ее (например, включает оповещение) и передает в АЛ соответствующее команде ответное сообщение. Кроме того, блок передает в АЛ свои сообщения (извещения сигнализации) при нажатиях "тревожных" кнопок на ОМУ.
Передача команд по РФ и соответствующим АЛ, а также прием сообщений БРУСР
выполняется на трансформаторных подстанциях (ТП) сети ПВ блоками УПП,
входящими в состав оборудования ОТЗВУК-Р. Формирование же
команд и отображение информации из сообщений БРУСР осуществляется в
центрах управления системой СР с помощью специального программного
обеспечения (например, с помощью системы сетевого управления (ССУ)
ИЯЦТ.00017).
Кроме адреса на БРУСР при его вводе в эксплуатацию также устанавливается ряд параметров, определяющих скорости приема команд и передачи сообщений, максимальные адреса периферийных устройств (ПУ), работающих на данном РФ, а также список групп оповещения (ГО), к которым принадлежит блок (см. табл. 1.1).
Эти параметры хранятся в энергонезависимой памяти блока и могут быть изменены по командам системы СР. Установленные значения скорости приема и передачи могут быть определены с помощью Монитора ИЯЦТ.468361.011
Питание БРУСР осуществляется от встроенного аккумулятора (ионистора), который заряжается от сигнала первой программы сети ПВ. Возможность передачи сообщений (ответов на команды или извещений сигнализации) появляется при заряде аккумулятора до минимального рабочего напряжения.
Для определения причин возможной неработоспособности блока в нем
предусмотрена возможность подключения специального диагностического
оборудования - платы Монитора ИЯЦТ.468361.011 (в комплект поставки БРУСР не входит).
Основные технические данные БРУСР
1. Номинальное напряжение первой программы в подключаемой АЛ сети ПВ - 15 В
2. Максимальная коммутируемая мощность этажного громкоговорителя - 2 Вт
3. Сечение проводов подключения фидера АЛ, этажного громкоговорителя и
квартирных розеток абонентских громкоговорителей - (0,5…1,5) мм2.
4. Тип кабеля подключения ОМУ и Интернет - UTP 4х2х0,52
5. Время заряда аккумулятора блока от сигнала первой программы ПВ в АЛ
напряжением 3 Вэфф до минимального рабочего напряжения - не более 2 часов.
6. Количество передач ответов на команды или извещений сигнализации после заряда
аккумулятора блока от сигнала первой программы ПВ в АЛ с напряжением 3 Вэфф в
течение 10 час и последующего отсутствия сигнала первой программы в течение 6
час - не менее 100.
7. Габаритные размеры - 225х160х62 мм
8. Масса нетто - 1,4 кг
9. Рабочие условия эксплуатации:
- температура окружающей среды - от +5 до +40C;
- относительная влажность воздуха - до 80% при +25C;
- атмосферное давление - 84 – 106,7 кПа (630 – 800 мм рт ст).
