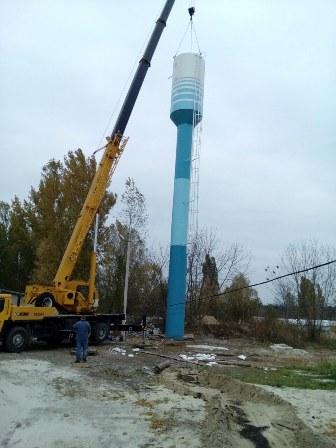

Водонапорная Башня Рожновского БР-15
Водонапорные Башни Рожновского БР-15 объемом 15 м3, изготавливаемые по ТП 901-5-29, предназначены для регулирования неравномерности водопотребления в системах водоснабжения фермы, частного дома, дачного поселка, для хранения резервного запаса воды (в объеме ствола БР-15у). Башня БР-15 является самой маленькой по размеру, поэтому её иногда называют мини башней.
Работа водонапорной башни Рожновского заключается в том, что в часы уменьшения водопотребления объем воды, подаваемой насосной станцией при ее работе, накапливается в водопроводной башне и расход воды в систему водоснабжения по водопроводам происходит в часы увеличенного водопотребления.
Металлическая конструкция водонапорной башни Рожновского до сих пор используются в работе систем водопроводов во многих поселках и садовых товариществах, для централизованного водоснабжения. Невзирая на громоздкость конструкции башни Рожновского, устройство башенной водокачки отличается простотой и высокой надежностью работы. При определенных условиях работы, башенная водокачка обладает рядом преимуществ и долгим сроком службы.
По назначению водонапорные башни системы Рожновского начали применяться в сельском водоснабжении с 1954 года. С тех пор башенные системы снабжения водой, срок службы которых составляет 12 лет (при возобновления внутреннего антикоррозионного покрытия срок службы водонапорной башни может быть увеличен), повсеместно работают и применяются в системах водоснабжения села.
Принципиальная схема устройства башенных водопроводов
Устройство системы водоснабжения включает в себя следующие элементы: скважинный насос для подачи воды из скважины; регулирующие устройства расхода воды; автоматика для управления системой водоснабжения; трубопроводные коммуникации для подачи воды. Устройство системы подачи воды зависит от ряда факторов, в том числе предполагаемого расхода воды, типа скважины или глубины залегания водоносного горизонта. В настоящее время, в различных схемах работы водонапорной башни Рожновского в составе автономных систем водоснабжения, используются различные устройства регулирования подачи воды.
Устройство для регулирования подачи воды в водонапорную башню, содержащее два электроконтактных датчика, расположенных в баке внутри, провода, соединяющие датчики с электрической цепью, управляющей установкой подачи воды в водонапорную башню, отличающееся тем, что устройство снабжено грузами и поплавками, связанными посредством тросов, при этом датчики расположены на тросах и установлены в баке на одной глубине и каждый из них включает герметичную камеру с мембраной, уравновешивающую пружину, установленную на поверхности мембраны с наружной стороны, винт, регулирующий натяжение уравновешивающей пружины, и изоляционный шток, связывающий внутреннюю поверхность мембраны с электрическими контактами, расположенными внутри герметичного устройства.
Основное достоинство датчиков мембранного типа заключается в их устройстве: электрические контакты изолированы от воздействия внешней среды, поэтому они могут применяться в любых жидкостях, не проводящих электрический ток. Применение мембранных датчиков решает основную проблему в устройстве водонапорной башни, в баке которой для регулирования подачи воды помещены на разных глубинах два датчика: один для верхнего уровня воды, а другой для нижнего уровня воды. Ввиду того, что эти датчики сделаны с открытыми электрическими контактами, датчик верхнего уровня воды при отрицательной температуре, когда вода замерзает, перестает работать. Насос для подачи воды не выключается, он продолжает накачивать воду, бак переполняется водой, и она начинает стекать через его верхний край.
