Грейфер – навесное крановое грузозахватное оборудование

Грейфер – навесное крановое грузозахватное оборудование

Грейфер – навесное крановое грузозахватное оборудование, предназначенное для захвата, перегрузки и транспортирования на небольшие расстояния сыпучих грузов, металлолома, лесоматериалов и т.п. Грейфер для сыпучих грузов (ковшовый грейфер) работает по принципу заглубления и захвата груза. Для лучшего захвата груза челюсти грейфера могут быть оснащены зубьями. Грейфер для погрузки-выгрузки длинномерных грузов (балансов, брёвен, труб и т. п.) по устройству аналогичен ковшовому грейферу, но имеет челюсти в виде двух когтеобразных захватов.

Использование грейферов позволяет полностью механизировать погрузочные операции.

Классификация грейферов проводится по нескольким признакам.
1. По роду перегружаемого материала:

двухчелюстные или ковшовые (для сыпучих грузов);

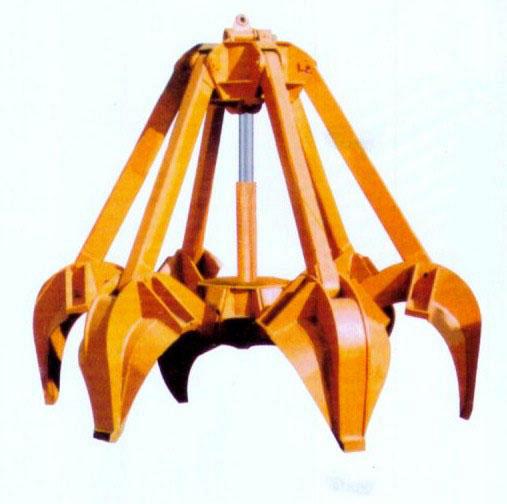

многочелюстные (для крупнокусковых грузов);

2. По траектории движения челюстей при зачерпывании груза:

с роющей траекторией;
с подгребающей траекторией.
Челюсти роющих грейферов при работе углубляются в материал («роют его»).

Челюсти подгребающих грейферов во время работы движутся по прямой, близкой к горизонтальной плоскости, в результате чего груз, рассыпанный тонким слоем, подгребается и зачерпывается.

3. По типу привода замыкания челюстей и кинематическим признакам грейферы делятся на следующие виды:

канатные
приводные
Общим для канатных грейферов является отсутствие жёсткой кинематической связи между верхней и нижней траверсой грейфера и узлом их подвески на кране. Данные грейферы приводятся в движение при помощи канатов грузоподъёмного механизма.

В зависимости от числа канатов канатные грейферы подразделяются на следующие группы:

одноканатные
двухканатные
трёхканатные
четырёхканатные
грейферы, приводимые в движение более чем четырьмя канатами.
Приводные грейферы в свою очередь делятся на два вида:

1) моторные и электрогидравлические.
Грейфер с грузоподъёмным краном связывает питающий кабель, подающий электроэнергию к электродвигателю привода челюстей (мотор-редуктор или гидростанция).
2) пневматические и гидравлические.
Непосредственно на грейфере устанавливаются только исполнительные устройства: гидро- или пневмоцилиндры. Данный вид грейферов связывают с краном гидравлические либо пневматические магистрали.
