даптер предназначен для преобразования электрических сигналов интерфейса USB в сигналы интерфейса RS485 и обратно. Позволяет подключать к промышленной информационной сети RS485 персональный компьютер, имеющий USB-порт.
Широкое применение адаптера обеспечивается следующими его достоинствами:
- гальваническая изоляция входа и выхода;
- автоматическое определение направления и скорости передачи данных;
- создание виртуального СОМ-порта при подключении прибора к ПК, что позволяет без дополнительной адаптации использовать информационные системы (SCADA, конфигураторы), работающие с аппаратным СОМ-портом;
- питание от шины USB;
- встроенные согласующие резисторы.
- встроенный согласующий резистор 120 Ом, с возможносью его отключения.
- стойкость к воздействию статического электричества на RS485 до 15кВ.
ТЕХНИЧЕСКИЕ ДАННЫЕ
1.1 Параметры входных и выходных сигналов
1.1.1 Параметры сигналов T+ и T - соответствуют стандарту RS485.
Стандарт RS-485:
- Длина линии связи до 1200 м;
- Количество приборов в сети не более 32-х, если приборы имеют стандартное входное сопротивление;
- Количество приборов в сети до 64-х, если приборы имеют повышенное входное сопротивление.
1.1.2 Сигналы интерфейса RS485 гальванически развязаны от сигналов интерфейса USB и питания, электрическая прочность изоляции 1000 В ампл.
1.1.3 Стандарт USB:
- USB2.0 стандарт интерфейса;
- Длина линии связи не более 3м.
2.2 Преобразование интерфейсов обеспечивается на любой одной из следующих скоростей передачи данных: 9600, 19200, 38400, 57600 и 115200 бит/сек, скорость передачи устанавливается автоматически.
2.3 Переключение передатчика RS485: автоматическое, аппаратное, без использования программного управления.
2.4 Входное сопротивление приемника RS485 : 48 кОм
2.5 Характеристика питания
- напряжение питания 5 В +- 5 %;
- потребляемая мощность от USB, не более 1,0 Вт.
2.5 Массо-габаритные характеристики
- габариты корпуса адаптера, не более 100х60х40 мм;
- масса корпуса адаптера, не более 90 г.
2.6 Режим работы - непрерывный.

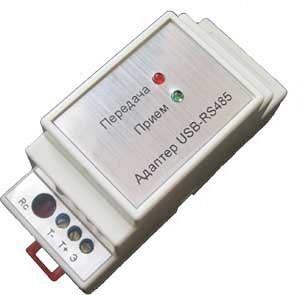

На корпусе расположены:
- разъем для подключения интерфейса USB;
- клеммные колодки для подключения линий интерфейса RS485
- два светодиода:
красный для индикации работы передатчика интерфейса RS485,
зеленый для индикации работы приемника интерфейса RS485;
- микропереключатели подключения согласующего резистора и
смещения линии RS485.
