Ограничитель грузоподъемности ОГБ-3-3 предназначен для установки на гидравлические краны с жесткой подвеской телескопической стрелы; автомобильные краны с жесткой подвеской телескопической стрелы с целью предупреждения и запрещения работы крана с недопустимыми грузами.
Ограничитель грузоподъемности воспроизводит грузовую характеристику крана в виде заградительной функции, т.е. зависимости между вылетом, длиной стрелы и предельно-допустимой нагрузкой.
Ограничитель грузоподъемности монтируется на кране и включается в систему управления крана так, что при достижении предельной нагрузки запрещаются операции с грузами и подаются соответствующие сигналы.
Условия эксплуатации ограничителя грузоподъемности:
температура окружающей среды от -40°С до +55°С; напряжение питания 22,8... 30В; с блоком повышения напряжения БПН 10,8... 15В.
Технические условия ТУ 4273-001-00226425-93.

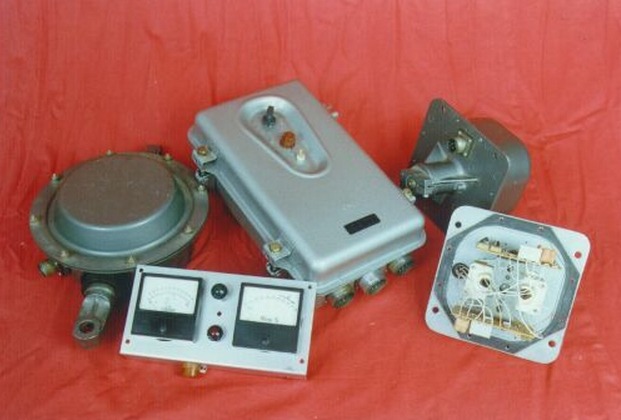

Ограничитель грузоподъемности ОГБ-3-3 состоит из:
датчика усилий (ДУС); датчика длины (ДД); датчика вылета (ДВ); блока управления (БУ); блока повышения напряжения (БПН) для кранов с напряжением питания 12В; панели сигнализации (ПС), содержащей указатель длины стрелы и указатель опрокидывающего момента.
Технические характеристики ограничителя грузоподъемности ОГБ-3-3
Параметры Значения Пределы номинальных нагрузок на датчик усилия, кН(кГс) 0,49... 4,9 (50... 500) Рабочий угол поворота вала датчика длины, град 60 Рабочий угол поворота вала датчика вылета, град 90 Количество пар выходных контактов 2 Коммутационная способность (разрывная мощность) контактов при активной нагрузке не более, Вт
- при напряжении 250В коммутируемого постоянного тока 0,2А
- при напряжении 250В коммутируемого переменного тока 2А
50
500
Напряжение питания постоянным током, В
с блоком повышения напряжения БПН, В
24
12
Выходное напряжение стабилизатора, В 18 Потребляемая мощность не более, Вт
- с блоком повышения напряжения БПН, Вт
10
32
Масса, кг, не более
- датчика усилия
- датчика длины
- датчика вылета
- блока управления
- панели сигнализации
- блока повышения напряжения
6.0
2.5
2.5
2.5
0.6
1.5
