Комплект электрооборудования для электропоезда ЭД4Э

Энергосберегающий комплект электрооборудования разработан для электропоездов постоянного тока ЭД4Э с напряжением контактной сети 3000 В. Комплект предназначен для установки на головном, моторном и прицепном вагонах и обеспечивает экономичный пуск и рекуперативно-реостатное торможение.

Состав комплекта:

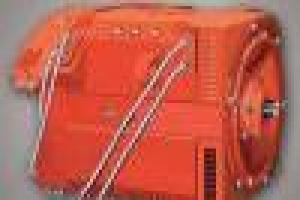

• тяговые двигатели ТЭД-4 У1;

• электромашинный преобразователь ЭВП-50/45 У1;

• электрические аппараты силовых цепей;

• аппараты вспомогательных цепей и цепей управления;

• аппараты защиты.

Преимущества энергосберегающего комплекта оборудования электропоезда ЭД4Эпо сравнению с эксплуатируемыми и выпускаемыми электропоездами постоянного тока типа ЭР2Т, ЭТ2, ЭД2Т, ЭД4М, ЭД4МК:

• двукратное уменьшение реостатных потерь при пуске;

• повышение эффективности системы рекуперативного торможения благодаря расширению диапазона рекуперации от максимальной скорости до скорости V=18 км/ч (на ЭД4М рекуперация до скорости V=55 км/ч);

• уменьшение в два раза токовых нагрузок тяговой аппаратуры и соответственное снижение расходов на обслуживание силового электрооборудования, повышение надежности его работы и увеличение межремонтных пробегов; существенное повышение ускорения, замедления и динамических свойств поезда.

Экономия электроэнергии при применении данного электропривода составляет по расчетным данным около 18% в сравнении с эксплуатируемым приводом серийного электропоезда ЭД4М. Эти данные подтверждены сравнительными испытаниями ЭД4Э-001 с электропоездом ЭД2Т-50, проведенными ВНИИЖТ в 2003 году в эксплуатационном режиме.

Достижение этих преимуществ обеспечивается применением следующих новых решений:

• тяговые двигатели ТЭД-4 (Uном = 1500 В) с компенсационными обмотками;

• схема последовательно-параллельного переключения групп тяговых двигателей в режимах пуска и рекуперативно-реостатного торможения;

• быстродействующий выключатель повышенной отключающей способности;

• питание цепей собственных нужд от электромашинного агрегата повышенной мощности.
