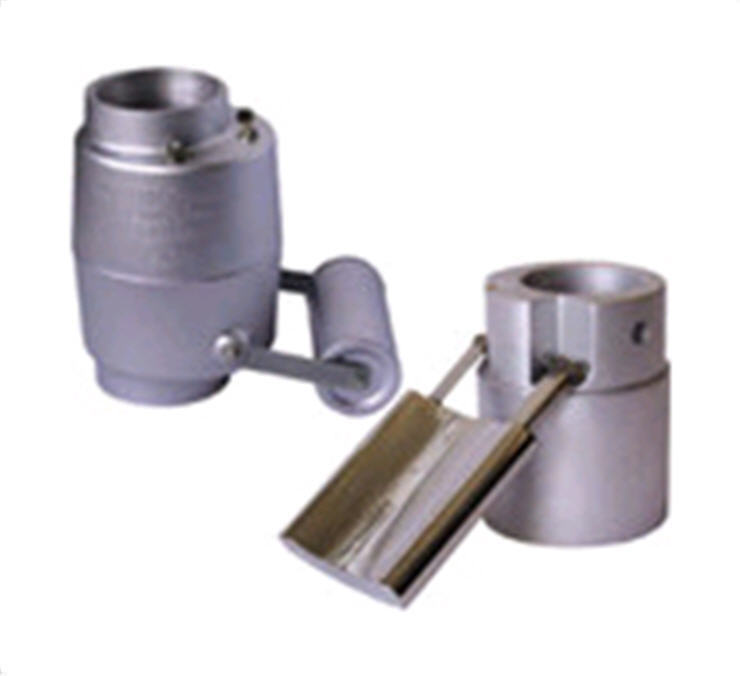

Ограничитель налива и клапан отсечной предназначены для перекрытия основного потока топлива во время осуществления операции слива из автоцистерны в резервуар АЗС при достижении уровня топлива в резервуаре заданной величины (для ОК-80 - 95% объема резервуара).
Устанавливаются на вертикальном участке трубопровода линии наполнения непосредственно в резервуаре на заданной высоте.
По устойчивости к воздействию климатических факторов внешней среды ограничитель налива и клапан отсечной изготавливаются в исполнениях У и УХЛ, категория размещения 3 по ГОСТу 15150-69.
Пример обозначения при заказе:
ОН-80А УХЛ3 ТУ 3689-035-10524112-2001, где
80 - условный проход;
А - алюминиевый корпус;
УХЛ3 - климатическое исполнение.
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-23820 от 14.03.2007 г.
Технические характеристики Наименование параметров
ОН-80А
ОК-80
Условный проход DN
80
80
Пропускная способность, не менее, м3/ч (л/мин) при открытой заслонке
20 (330)
18 (300)
при закрытой заслонке
0,8 (13)
1,2 (19,5)
Номинальное давление, МПа
0,1
0,1
Максимальное давление, МПа
0,6
0,6
Время закрытия клапана, с, не более
2
2
Габаритные размеры, мм, не более длина L max, (L)
226 (170)
303 (154)
ширина
163
136
высота H
224
322
Присоединительные размеры по ГОСТ 24075-81
G3
G3
Масса, кг, не более
3,1
2,5
