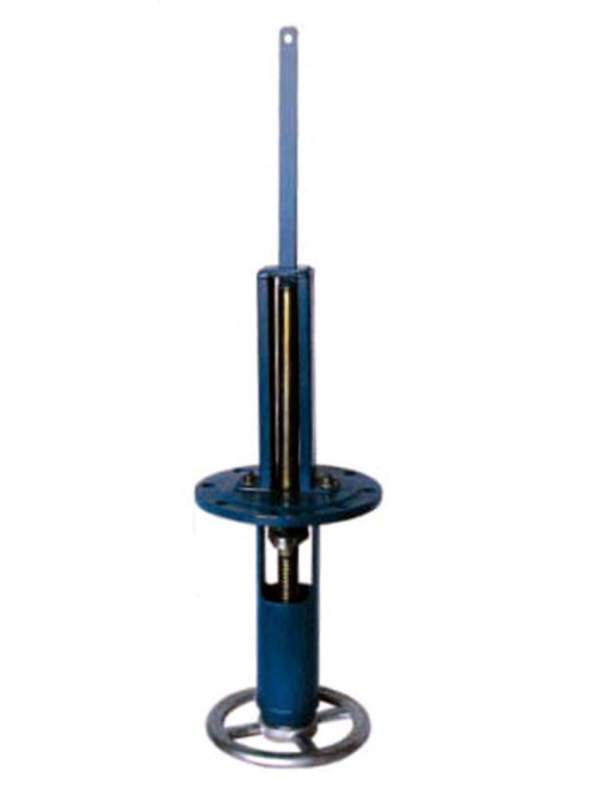

Механизм управления хлопушкой верхний МУВ предназначен для открывания крышек хлопушек резервуаров и фиксации их в открытом положении.
Механизм выпускается трех типоразмеров:
для хлопушек с условным проходом до 80 мм (включительно) - МУВ-80;для хлопушек с условным проходом от 80 мм до 250 мм (включительно) - МУВ-250;для хлопушек с условным проходом от 250 мм до 400 мм (включительно) - МУВ-400. Механизмы управления МУВ монтируются на крыше резервуара над хлопушкой.
По устойчивости к воздействию климатических факторов внешней среды механизм управления хлопушкой изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТу 15150-69.
Пример обозначения при заказе:
МУВ-80 УХЛ1 ТУ 3689-021-10524112-2001, где
80- умаксимально допустимый условный проход хлопушки, к которой может быть установлен данный механизм;
УХЛ1 - климатическое исполнение.
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.
Технические характеристики Наименование параметров
МУВ-80
МУВ-250
МУВ-400
Диапазон условного прохода хлопушек DN
80
300
400
Габаритные размеры, мм, не более: Hmin
970
1800
2100
D
260
260
260
D 1
225
225
225
d
18
18
18
n, шт
8
8
8
Масса, кг, не более
15
22
27
