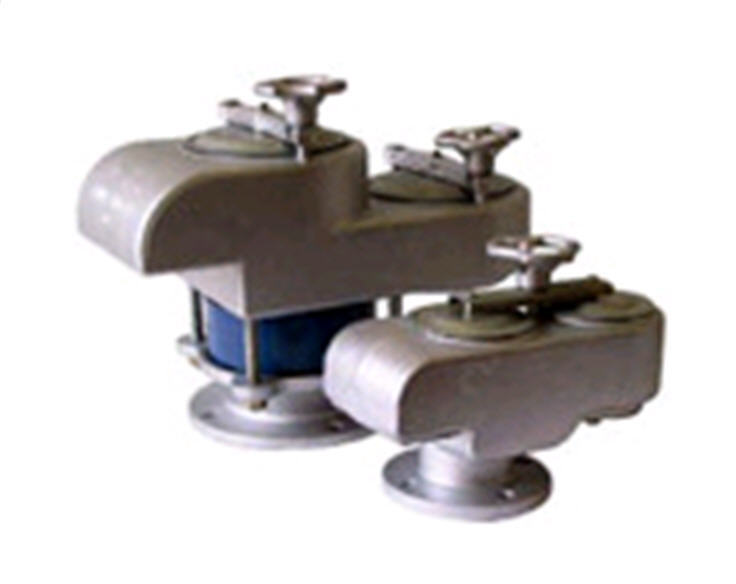

Совмещенный механический дыхательный клапан предназначен для регулирования давления в газовом пространстве резервуаров для хранения нефти и нефтепродуктов и защиты от попадания пламени и искр внутрь резервуара.
Клапан СМДК устанавливается на монтажный патрубок резервуара при помощи присоединительного фланца.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе:
СМДК-50АА У1 ТУ 3689-003-10524112-2006, где
50- условный проход клапана;
У1 - климатическое исполнение;
А- алюминиевый корпус;
А- огнепреграждающий элемент из алюминиевой фольги.
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-24373 от 27.04.2007 г.
Технические характеристики Наименование параметров
СМДК- 50АА*
СМДК- 100АА
СМДК-150
СМДК-200
СМДК-250
Условный проход DN
50
100
150
200
250
Давление срабатывания, Па (мм вод. ст.)
160-180
160-180
160-180
140-160
140-160
Вакуум срабатывания, Па (мм вод. ст.)
20-25
Пропускная способность, м 3/ч
25-50
25-100
25-150
25-200
25-250
Габаритные размеры, мм, не более длина L
285
425
546
745
946
ширина
140
250
265
315
370
высота H
202
333
352
461
568
Присоединительные размеры, мм D
140
205
260
315
370
D 1
110
170
225
280
335
d
14
18
18
18
18
n, шт
4
4
4
8
12
Масса, кг, не более
5,0
11,5
26,5
47,5
95,5
* - Изделия СМДК с условным проходом DN 50 по требованию заказчика могут быть изговлены под фланцевое соединение "шип-паз". Во фланце(ах) изделий выполняется "паз". По желанию заказчика изделие может быть укомплектовано ответными фланцами по ГОСТ 12815. Уплотняющие прокладки не поставляются.
