Клапаны дыхательные КДС предназначены для герметизации газового пространства резервуаров с нефтью и нефтепродуктами и регулирования давления в этом пространстве в заданных пределах. В состав клапанов входит кассета огневого предохранителя.
Клапаны работают как в режиме дыхательных, так и предохранительных клапанов. При установке на резервуаре дыхательных клапанов КДС в качестве предохранительных, последние должны быть того же типоразмера, что и дыхательные и настроены на рабочие параметры, превышающие параметры дыхательных клапанов на 5-10%.

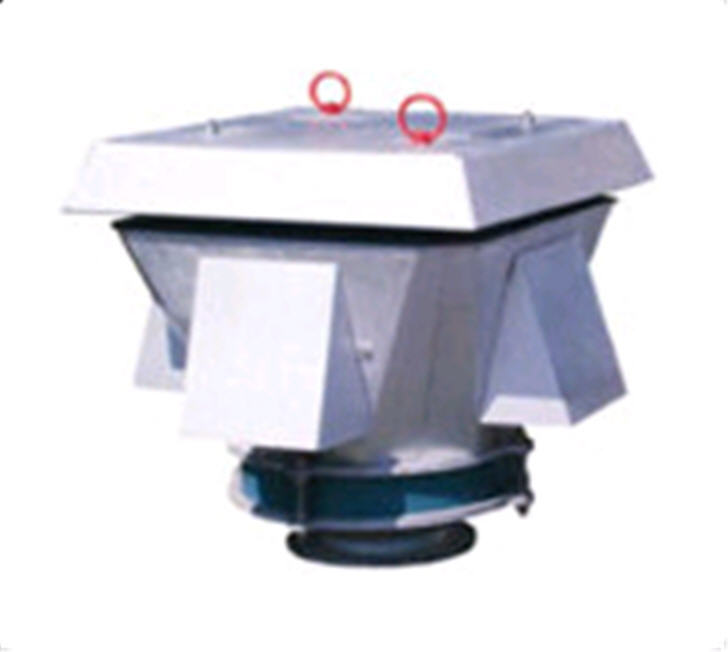

Клапаны КДС устанавливаются на монтажный патрубок крыши резервуара через присоединительный фланец переходника. Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку и четыре козырька для вакуумных затворов.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.
По желанию заказчика возможно изготовление клапана КДC с электрообогревом огневого предохранителя, что предотвращает его обледенение.
Пример обозначения при заказе:
КДС-1500/250 УХЛ1 ТУ 3689-038-10524112-2006, где
250- условный проход клапана;
УХЛ1 - климатическое исполнение;
Разрешение Ростехнадзора №РРС 00-15643 от 28.03.2005 г.
Технические характеристики Наименование параметров
КДС-1500/150
КДС-1500/200
КДС-1500/250
КДС-1500/350
КДС-1500/500
Условный проход DN
150
200
250
350
500
Рабочее давление, Па (мм вод. ст.)
2000 (200)
Рабочий вакуум, Па (мм вод. ст.)
250 (25)
Давление срабатывания, Па (мм вод. ст.)
1500-1600 (150-160)
Вакуум срабатывания, Па (мм вод. ст.)
100-150 (10-15)
Пропускная способность, м3/ч
450
750
1000
1300
1500
Площадь проходного сечения седла давления, см2
940
Площадь проходного сечения седел вакуума, см2
4 x 475 = 1900
Габаритные размеры, мм, не более длина
900
ширина B
900
высота H
800
900
900
900
800
Присоединительные размеры, мм D
260
315
370
485
640
D 1
225
280
335
445
600
d
18
18
18
22
22
n, шт
8
8
12
12
16
Масса, кг, не более
85
