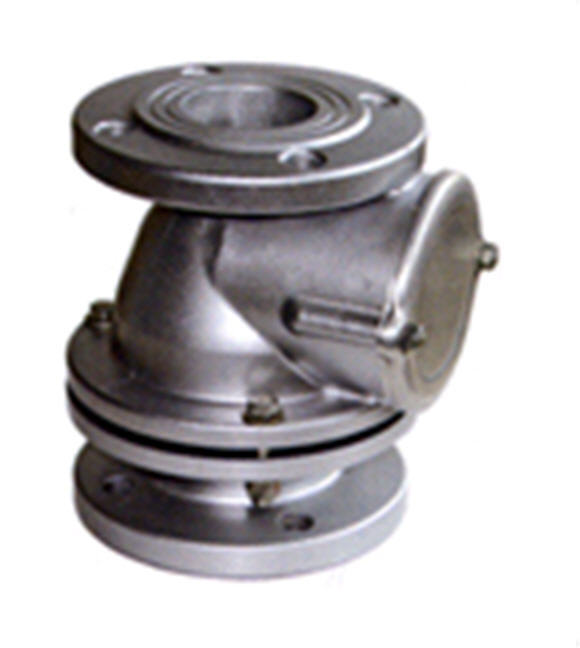

Клапан дыхательный закрытого исполнения типа КДЗТ предназначен для герметизации газового пространства резервуаров для хранения светлых нефтепродуктов и регулирования давления и вакуума в этом пространстве в заданных пределах. Выход воздуха из клапана и вход воздуха при обратном движении производится через один выходной патрубок, соединенный с системой, исключающей выход паров продукта в атмосферу.
Клапан устанавливается на монтажном патрубке резервуара.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнениях У категории размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе:
КДЗТ-50А У1 ТУ 3689-081-10524112-2005, где
50- условный проход присоединительного фланца клапана;
А- вариант модификации;
У1 - климатическое исполнение.
Разрешение Федеральной службы России по экологическому, технологическому и атомному надзору №РРС 00-23820 от 14.03.2007 г.
Технические характеристики Наименование параметров
КДЗТ-50А
КДЗТ-100А
КДЗТ-150А
Условный проход DN
50
100
150
Рабочее давление, Па (мм вод. ст.), не более
1000 (100)
2000 (200)
Рабочий вакуум, Па (мм вод. ст.), не более
250 (25)
250 ± 20 (25 ± 2)
Давление срабатывания, Па (мм вод. ст.)
850 ± 50 (85 ± 5)
2500 ± 20 (250 ± 2)
Вакуум срабатывания, Па (мм вод. ст.)
100 - 150 (10 - 15)
250 ± 20 (25 ± 2)
Пропускная способность, м 3/ч, не более
22
120
200
Габаритные размеры, мм, не более: - длина В
- ширина D
- высота H
170
145
176
350
310
300
450
400
400
Присоединительные размеры, мм, не более: - D1
- d
- n
110
14
4
170
18
4
225
18
4
Масса, кг, не более
3,5
16
25
